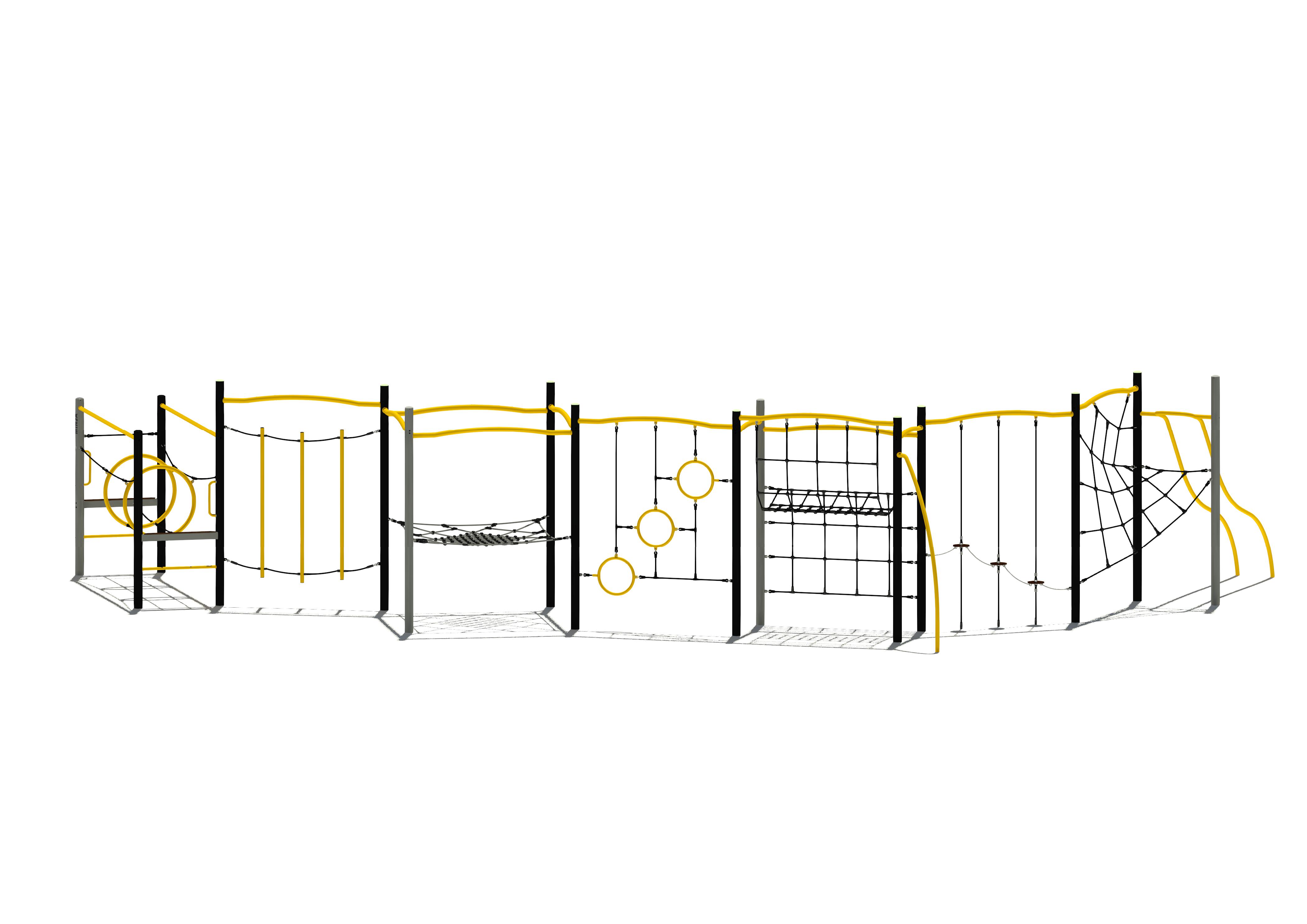

EM-L5-46003-G1-S6-V10
| Gerätetyp: | Kombiniertes Gerät |
|---|---|
| Spielschwerpunkt: | Balancieren |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 5 Jahren |
| Platzbedarf: |
Länge:
1717 cm Breite: 1130 cm |
| Gerätegröße: |
Länge:
1382 cm Breite: 772 cm Höhe: 277 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
      |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 610 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
13 Maximale Aushubtiefe: 85 cm Betonbedarf: 4,72 m³ |
| Größtes Bauteil: |
Länge:
415 cm Breite: 95 cm Höhe: 75 cm |
| Schwerstes Bauteil: | 65 kg |
| Freie Fallhöhe: | 270 cm |
| Aufprallfläche: | 103,50 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPLX-Platten: |
 |
| Farbschema Seilartikel: |
 |
| Farbschema Pulverbeschichtung: |
   |
° Ø 101,6 mm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Druckaussteifungen, Edelstahl bzw. Stahl, feuerverzinkt, mit spezieller, seidenglänzend glatter Pulverbeschichtung/ Netze und Taue, Herkulesmaterial
° Druckaussteifungen: Edelstahlrundrohr Ø 60,3 mm/ 4-Kant-Stahlrohr 40 x 40 mm
° Netze/ Taue: Herkulesmaterial Ø 16 mm
Bestandteile:
> Brückeneinstieg mit Aufstiegssprosse, Edelstahl, mit spezieller, seidenglänzend glatter Pulverbeschichtung, Podesthöhe 90 cm, Einstiegsbelag, HPLX
° Belag: HPLX 12 mm, strukturierte Oberfläche
> Begrenzungstau. Länge ca. 100 cm
> Schlupfbrücke: Länge ca. 300 cm, Lauf-/ Haltetaue, Ringe, Edelstahl, mit spezieller, seidenglänzend glatter Pulverbeschichtung
° Ringe: Edelstahlrundrohr, Ø 48,3 mm, Ringdurchmesser ca. 90 cm
> Brückeneinstieg mit Aufstiegssprosse, Edelstahll, mit spezieller, seidenglänzend glatter Pulverbeschichtung, Podesthöhe 90 cm, Einstiegsbelag, HPLX
° Belag: HPLX 12 mm, strukturierte Oberfläche
> Stangenwald, Balancierhöhe ca. 60 cm, Breite ca. 200 cm, Haltestangen, Edelstahl, mit spezieller, seidenglänzend glatter Pulverbeschichtung, Balancier- und Haltetau
° Haltestangen: Edelstahlrundrohr Ø 42,4 mm, Rohrenden: verschlossen mit Abdeckkappen, PE
> waagrechtes 4-Eck-Netz, Sitzhöhe ca. 110 cm, Größe ca. 200 x 200 cm
> Ringelspiel, Höhe ca. 260 cm, Breite ca. 200 cm, Ringe, Edelstahl, mit spezieller, seidenglänzend glatter Pulverbeschichtung, Befestigungstaue
° Ringe: Edelstahlrundrohr Ø 33,7 mm, Ringdurchmesser ca. 47 cm
> Sitz-/ Kletternetz, Sitzhöhe ca. 165 cm, Höhe ca. 270 cm, Größe ca. 100 x 200 cm
> Abschluss-Rutschstange, Höhe ca. 230 cm, Edelstahl, mit spezieller, seidenglänzend glatter Pulverbeschichtung
° Kletter-/ Rutschstange: Edelstahlrundrohr Ø 48,3 mm
> Tellerbrücke, Höhen ca. 100 : 75 : 50 cm, Länge ca. 200 cm, Trittteller, HPLX, senkrechte Abhängungstaue, Herkulesmaterial
° Trittteller: HPLX 12 mm, strukturierte Oberfläche
° Tau: Herkulesmaterial Ø 16 mm
° feingliedrige Verbindungsketten, für Trittteller: Edelstahl Ø 6 mm
° Bodenanker, Stahl, feuerverzinkt
> verdrehschiefes Kletternetz, Höhe ca. 260 cm, Größe ca. 100 x 200 cm
> Geländerrutsche [150], Edelstahl, mit spezieller, seidenglänzend glatter Pulverbeschichtung
° Edelstahlrundrohr Ø 48,3 mm
Bauserie 5
BAUKASTEN: Die Bauserie 5 ist ein modulares Stahlbau-Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken, sowie Kletter-/Seilparcourselemente, individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen. Mit Elementen für Sandspielen und Kleinkinderelementen können hier auch Sandspielkombis und Kleinkinderkombinationen konzipiert werden.
KONSTRUKTIONSART: Geländerrahmen werden mit Zylinderschrauben und Distanzhülsen, Podestböden mit Maschinenschrauben und Gewindehülsen aus Edelstahl form- und kraftschlüssig an die Turmstandpfosten angeschlossen. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend.
MATERIAL: Standpfosten (Ø 101,6 mm) und Hauptkomponenten sind aus feuerverzinktem Stahl - wahlweise pulverbeschichtet. Die Bodenrahmen sind in Kombination mit HPLX-Böden extrem witterungsbeständig und langlebig.
EINSATZ (ORT,SPEZIALITÄTEN): Egal ob Kleinkinderkombi mit vielen Sandspielelementen, Kletter-/Seilparcours für Schulkinder, Spielplatzallrounder oder hoher Rutschenturm mit einer Podesthöhe von bis zu 450 cm - mit den stabilen Bauteilen der Serie 5 lassen sich verschiedenste Spielangebote konstruieren.
BESONDERHEITEN: Die Materialien der Bauserie 5 sind allesamt äußerst witterungsbeständig, dauerhaft und vandalismussicher. Sie halten höchstem Spieldruck problemlos stand.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Mit Pulverbeschichtungen und farbigen HPL Platten sind die Spielplatzgeräte farbenfrohe Hingucker.
