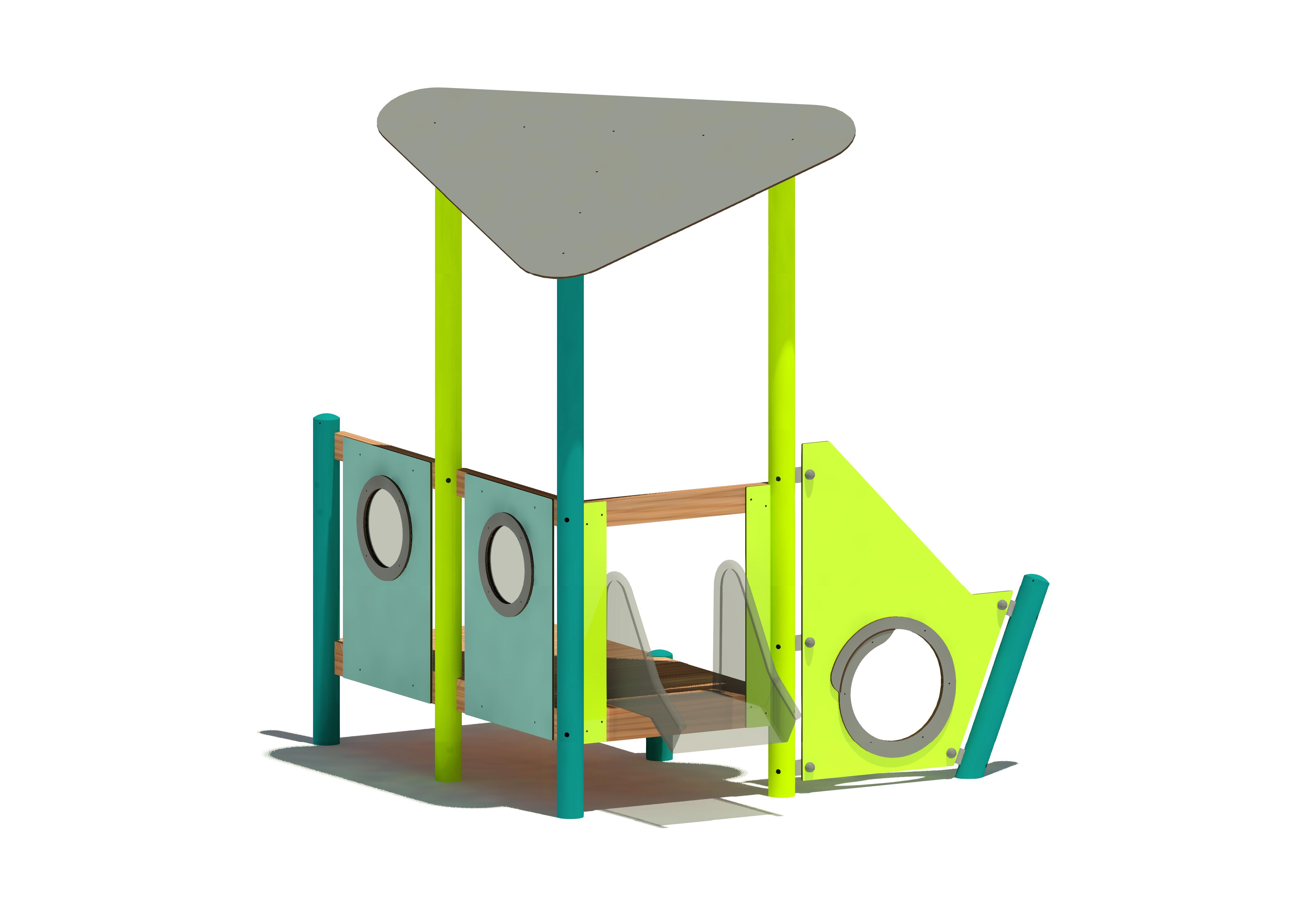

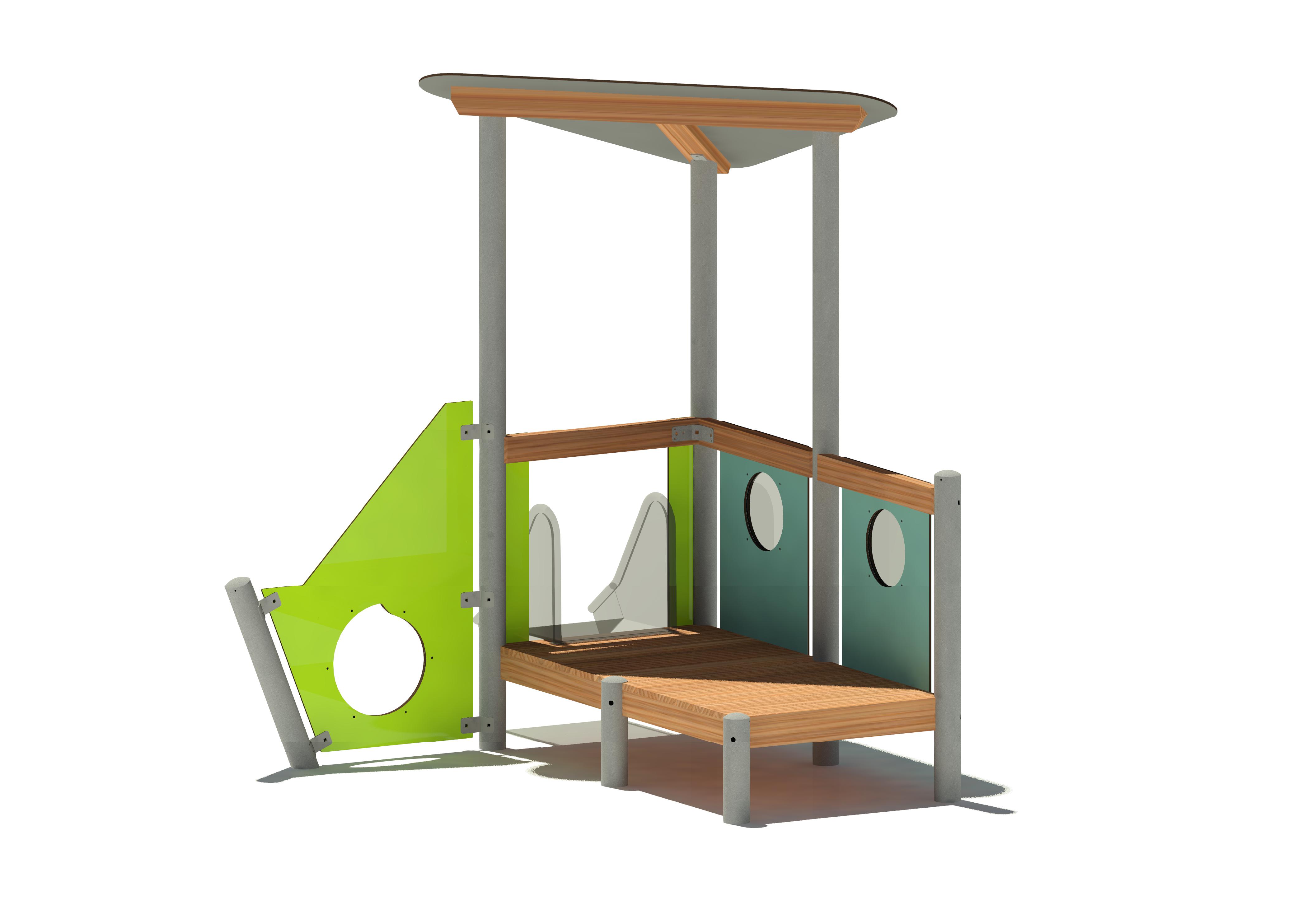

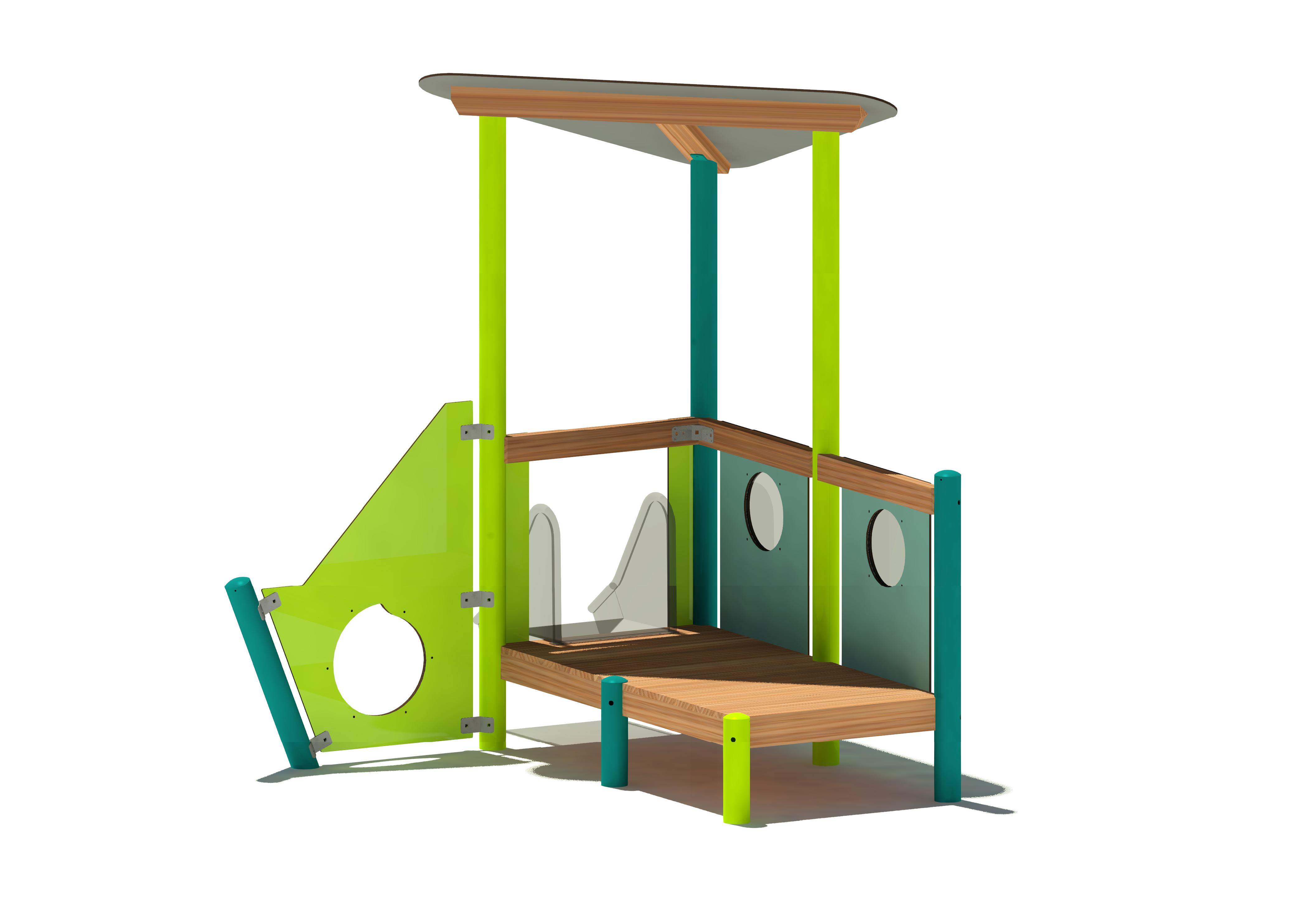

Rutschbahnpodest Jana 4095

EM-J2-11-4095-G1-S5-F3

Gerätetyp: Kombiniertes Gerät
Spielschwerpunkt: Rutschentürme & Rutschen
Bauserien:
Bauserie 2Bauserie 11
Einsatzbereich:
KindergartenÖffentlicher SpielplatzInclusive Design
Empfohlene Altersklasse: Besonders geeignet für Kinder ab 3 Jahren
Platzbedarf: Länge: 507 cm
Breite: 495 cm
Gerätegröße: Länge: 232 cm
Breite: 213 cm
Höhe: 263 cm
Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176
Eignung & Funktion:
Begegnungsmöglichkeiten
Montageaufwand: Anzahl Hebegerät: 1
Anzahl Monteure: 2
Zeitaufwand je Monteur: 60 Min.
Fundamentangaben: Fundamente (bauseits): 7
Maximale Aushubtiefe: 85 cm
Betonbedarf: 0,58 m³
Größtes Bauteil: Länge: 340 cm
Breite: 215 cm
Höhe: 145 cm
Schwerstes Bauteil: 250 kg
Freie Fallhöhe: 40 cm
Aufprallfläche: 21,20 m²
Bodenart: Spielplatz: Anforderungen für Deutschland & Europa
Farbschema HPL-Platten:
KoalagrauFroschgrünEistürkis
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Ihre gewählte Variante:

Standpfosten: Stahl, feuerverzinkt
° Ø 101,6 mm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen 5,0 x 10,0 cm
° Podestbodenbelag 2,5 x 16,0 cm, Unterkonstruktion: Rahmen 5,0 x 10,0 cm, Unterzüge 5,5 x 5,5 cm

Bestandteile:

4-Eck-Spielpodest: Podesthöhe 40 cm, Außenmaß 105 x 105 cm
> 3-Eck-Pultdach, Dachfläche, HPL 10 mm
° Unterkonstruktion: Sparren 4,5 x 15,4 cm, Pfette 11,5 x 11,5 cm
> Brüstung, HPL 10 mm, Bullauge mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
> am Rutschbahneinstieg seitliche Verkleidungen am Turm, HPL 10 mm
> Paravent Schlupfloch „Cubo“ [VS70G130], konisch
° Verkleidung: Befestigung an den Standpfosten: gebogene Laschen, Edelstahl
° Schlupfloch mit Umrandungsapplikation: HPL 10 mm
4-Eck-Anbauspielpodest: Podesthöhe 40 cm, Außenmaß 105 x 105 cm
> Brüstung, HPL 10 mm, Bullauge mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm

HINWEIS:

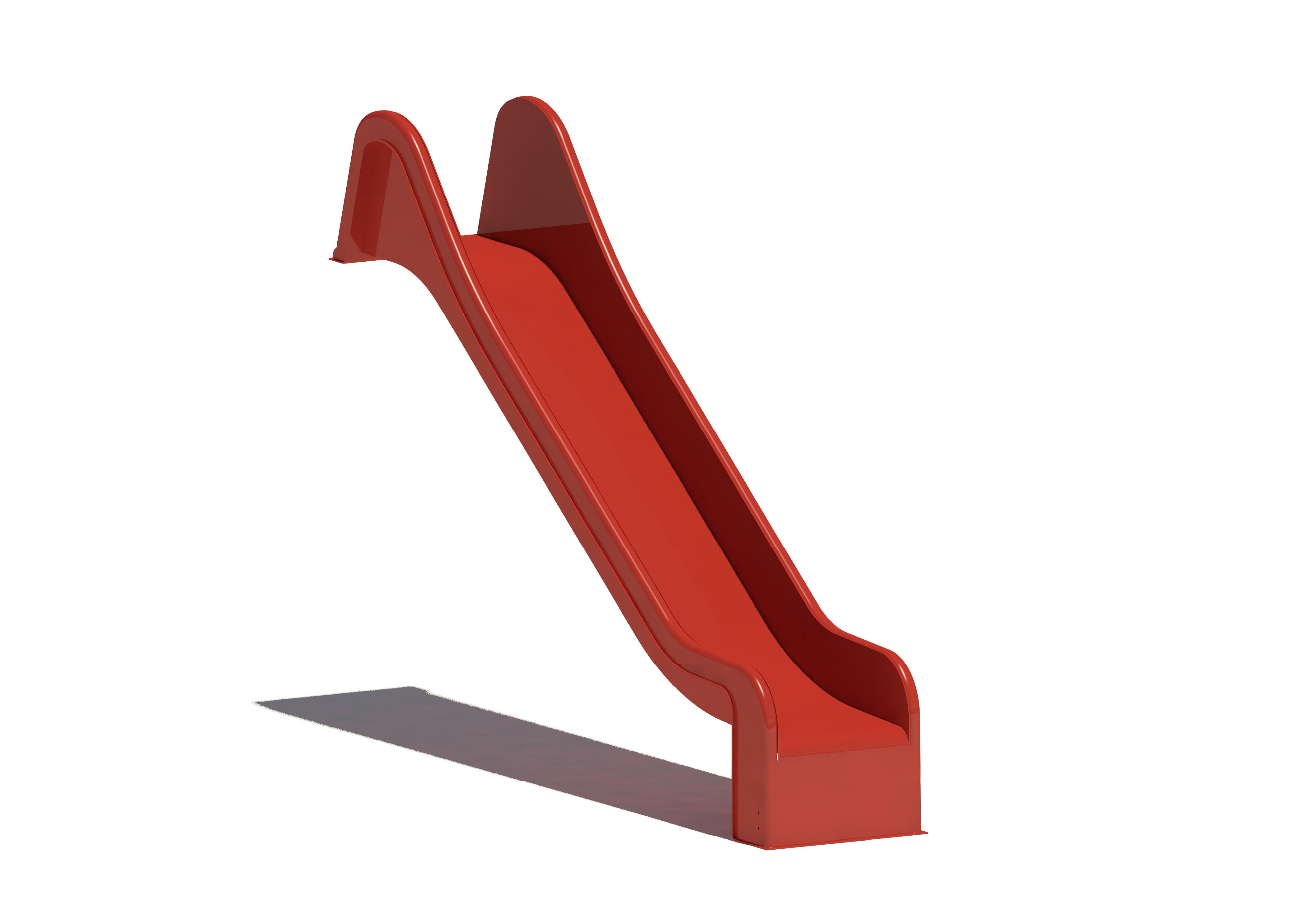

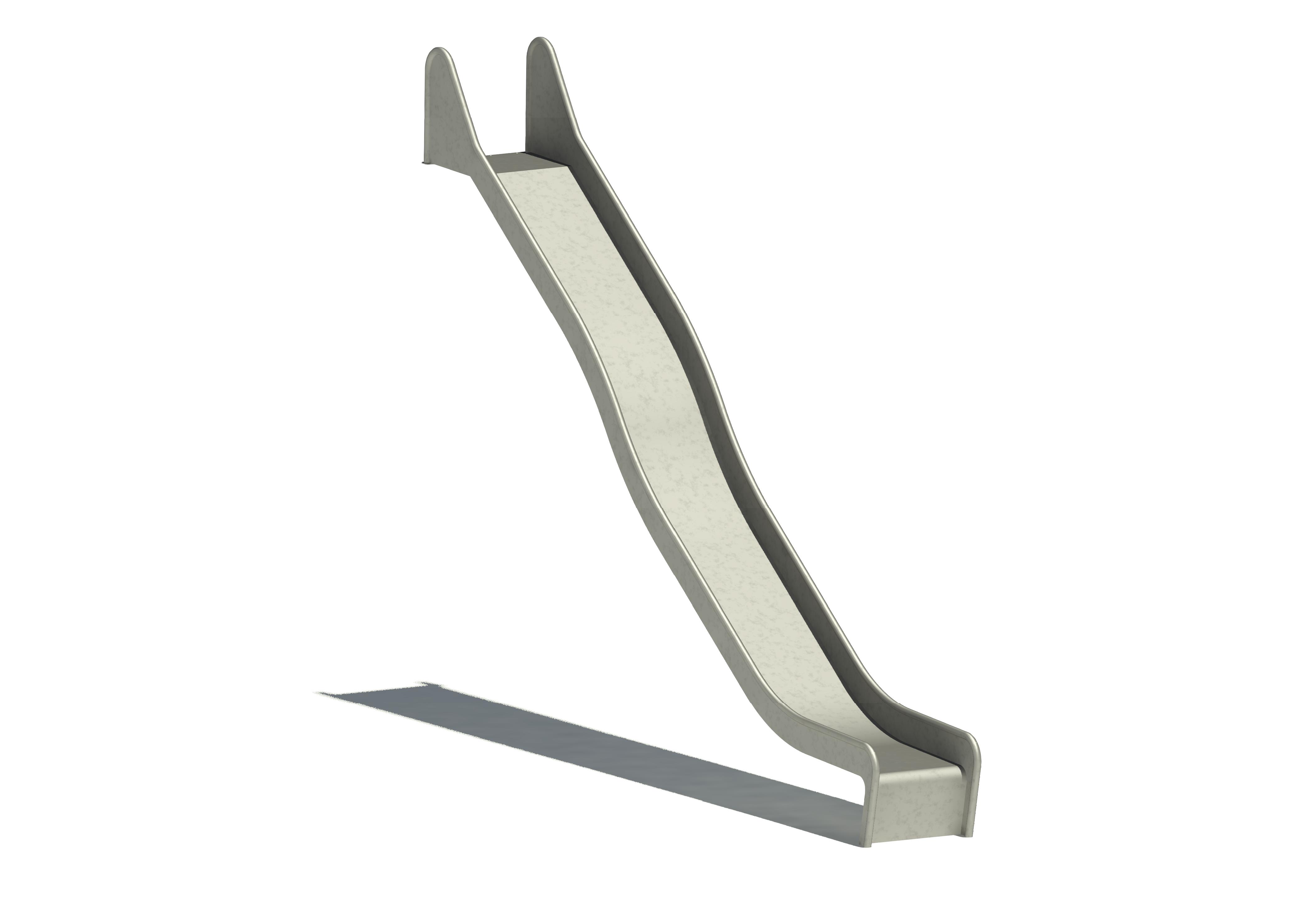

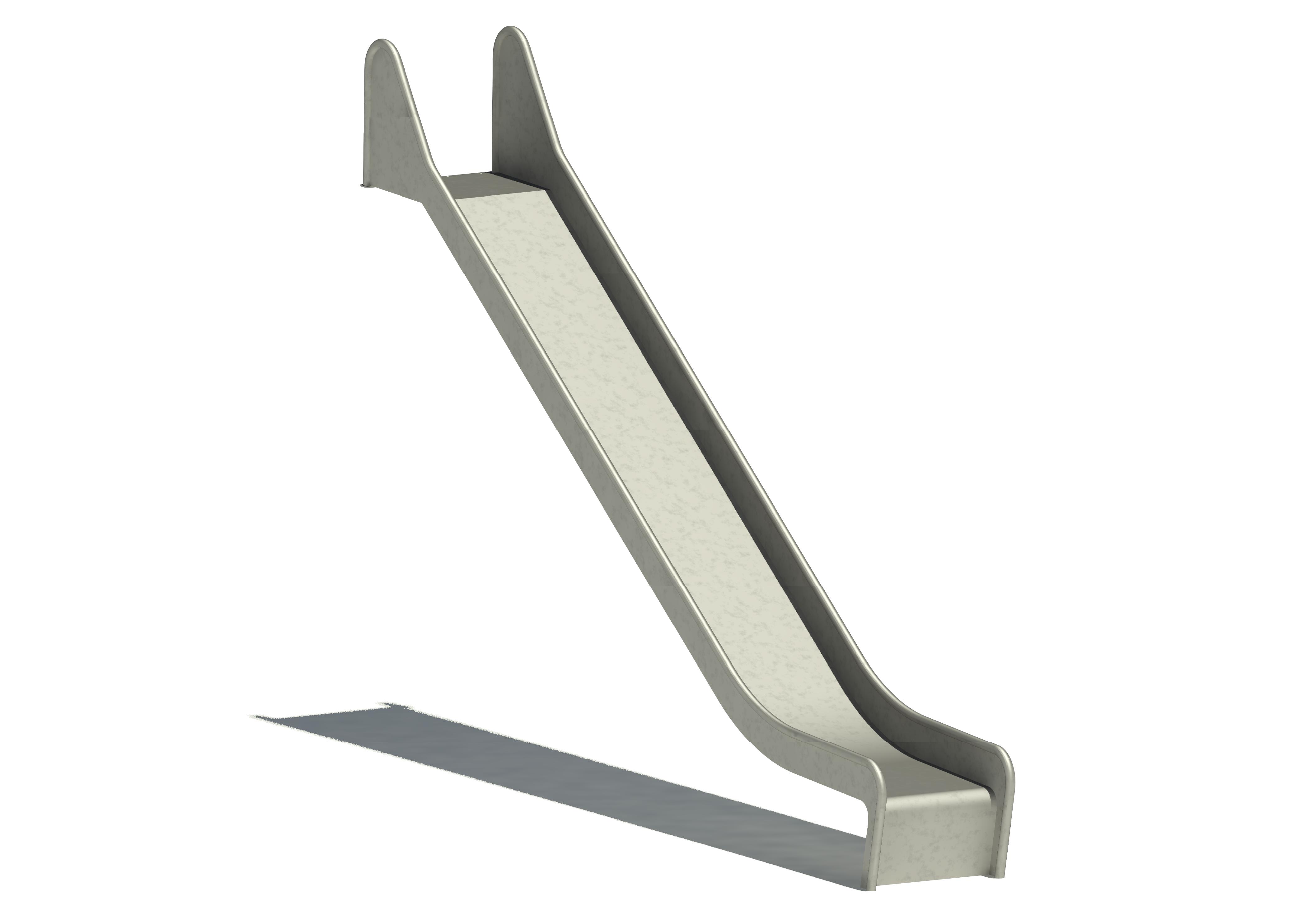

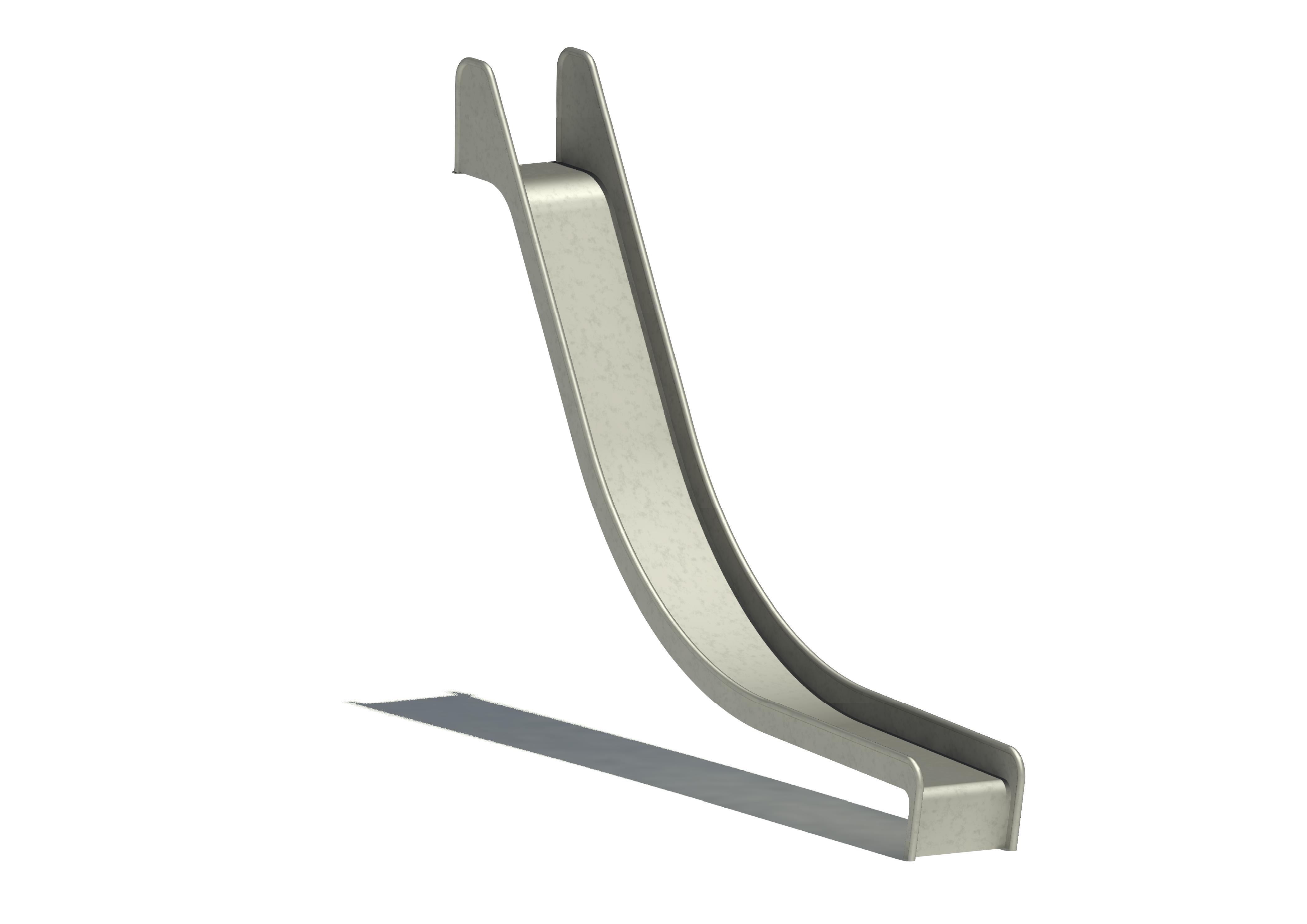

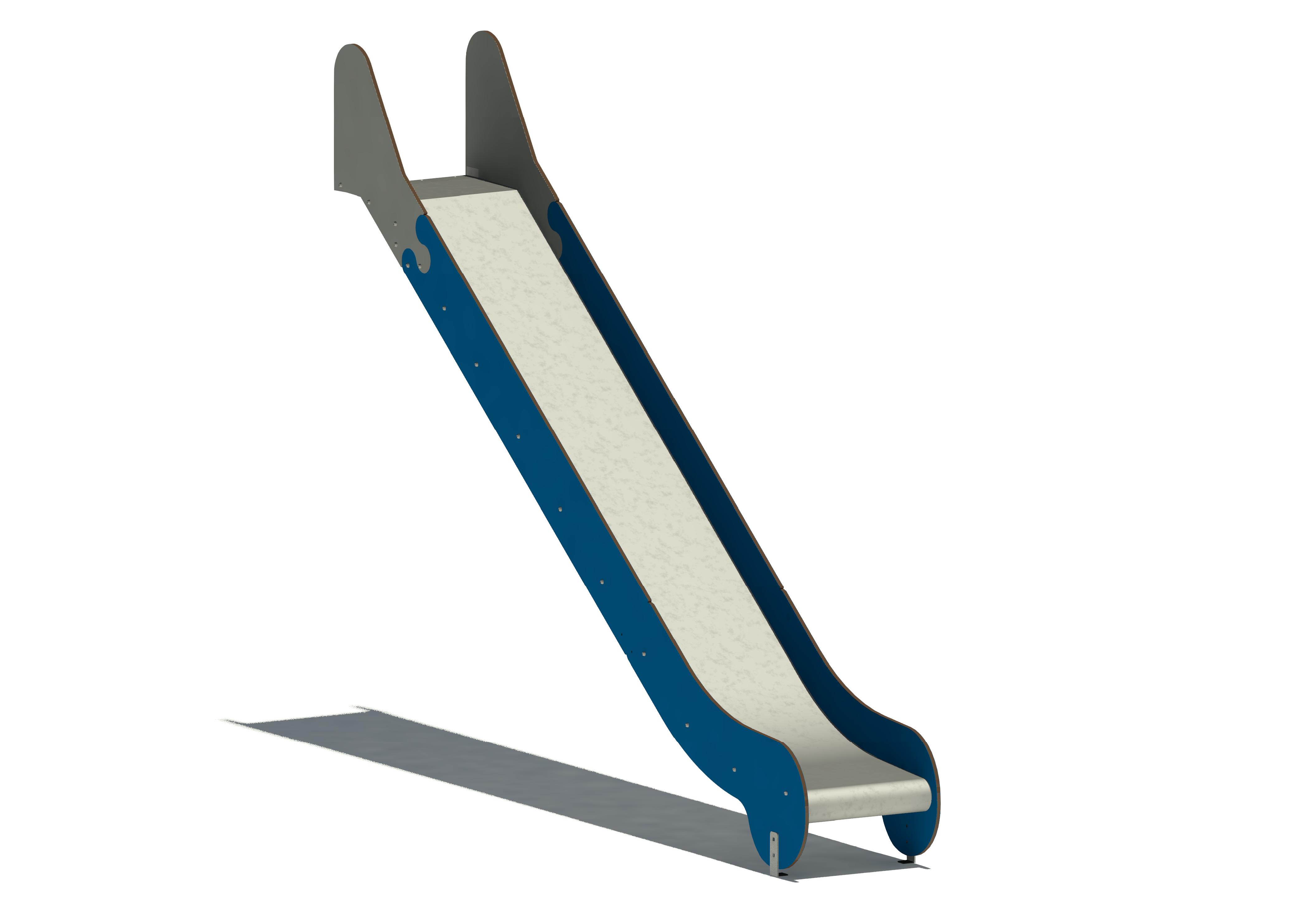

> Falls eine Bestandsrutschbahn zum Einsatz kommt, ist ausschließlich ein
Fabrikat der Fa. Maier (EM-J-050-*) zu verwenden!

Bauserie 2

BAUKASTEN: Unsere Bauserie 2 ist ein modulares Gerätesystem, mit dem sich aus Basis-Spieltürmen und einer breiten Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen. Mit Elementen für Sandspielen und Bauteilen für Kleinkinder können hier auch Kleinkindkombinationen und Sandspielkombis konzipiert werden.
KONSTRUKTIONSART: Dank der Rundholz/Rundrohrstandpfosten können wir zusätzlich zu rechteckigen Podesten auch 3-eckige oder 6-eckige oder Sonderformen verbauen. Das ermöglicht viele interessante Gestaltungsmöglichkeiten. Die Befestigung der Podeste erfolgt mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Der Baukasten der Serie 2 hat auch für die Kleinsten tolle Anbauteile und Spielhäuser in petto. Daher ist diese Serie für Kinderkrippen genauso geeignet wie für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Querschnitte und Bauteilgrößen sind hier kostengünstig aufeinander abgestimmt. Die beiden verfügbaren Brückenlängen in dieser Bauserie sind 200 und 300 cm.
Feste Podestgrößen und feste Podesthöhen bis maximal 190 cm (Ausnahme beim 6-eck-Spielturm Splitlevel PH 240 cm) decken den Großteil der Ansprüche an eine abwechslungsreiche Spielkombination ab.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Die gerade, leichte Bauform wirkt optisch filigran und luftig.

Bauserie 11

BAUKASTEN: Unsere Bauserie 11 ist ein modularer Baukasten, mit dem sich aus einzelnen Wandelementen Raumgestaltungskombinationen zusammenstellen lassen. Ergänzt wird der Baukasten durch Sitzgelegenheiten und Elemente zur Sinneswahrnehmung.
FUNKTION: Mit wenigen umfassenden Wandsegmenten entstehen Rückzugsorte oder offen strukturierte Spielbereiche. Die Wände dienen als Wegbegleiter oder flankieren als Spielwand einen Adapter zum Spielplatzgerät. Die Sandspielparavents eignen sich ideal als Ergänzung zu den Wassermatschanlagen.
KONSTRUKTIONSART: Die Wandelemente werden zwischen geraden und schrägen Metallstandpfosten mit Stahllaschen angeschlossen. Bei den Brettverkleidungen ist die Unterkonstruktion aus HPL-Streifen.
MATERIAL: Die Einzelelemente der Paravents sind in den Ausführungen Grundplatte HPL und/oder in Naturoptik mit Brettschalung erhältlich. Die Applikationen sind immer aus HPL. Die Standpfosten sind feuerverzinkt und pulverbeschichtet.
EINSATZ (ORT,SPEZIALITÄTEN): Für die Raumgestaltung stehen Ihnen viele neue Elemente zur Verfügung. Durchschlupfe, Bullaugen, Fenster und Türen können als freie Elemente den Spielplatz strukturieren. Da diese Rollenspielelemente leicht von allen Seiten zugänglich gemacht werden können, eignen sie sich für Kindergärten, Spielplätze und insbesondere auch für die Errichtung von inklusiven Spielräumen.
BESONDERHEITEN: Mit unseren neuen Raumgestaltungselementen lassen sich gezielt Spielflächen strukturieren und spannende Areale abstecken. Mit geeignetem, berollbarem Untergrund entstehen hier inklusive Spielräume für alle. Einzelne Spielplatzgeräte können visuell zu einem zusammenhängenden Spielplatzareal verbunden werden.
OPTIK: Im Wechsel von geraden und schrägen Standpfosten lassen sich visuell alle unsere Bauserien miteinander verbinden ohne konstruktiv miteinander verbunden zu sein. Sinnvolle Abstände zwischen den Kombinationen dienen als Durchgang für Rollstühle.
