EM-D-072-4x4-G1-S5-PH-VF1

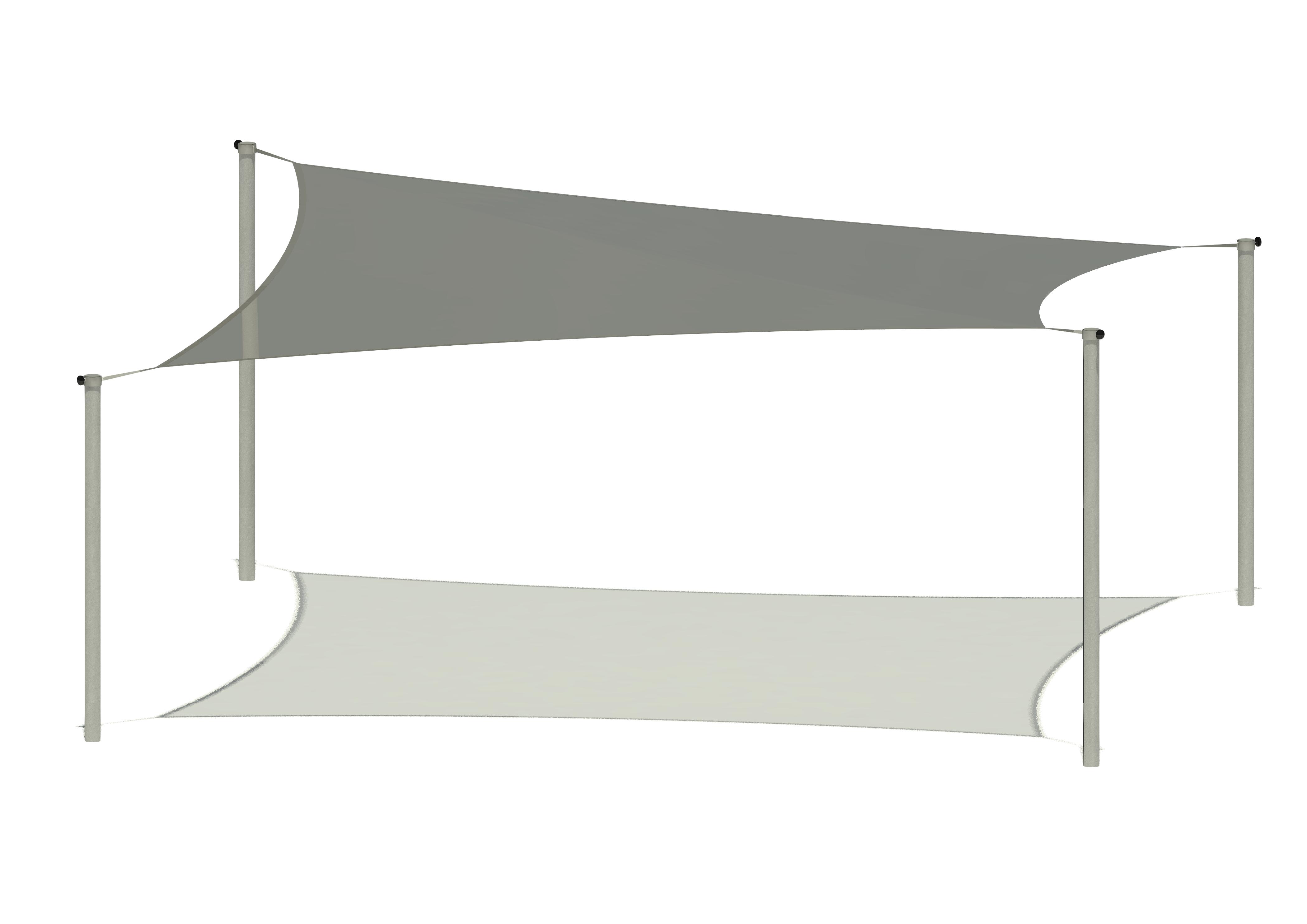

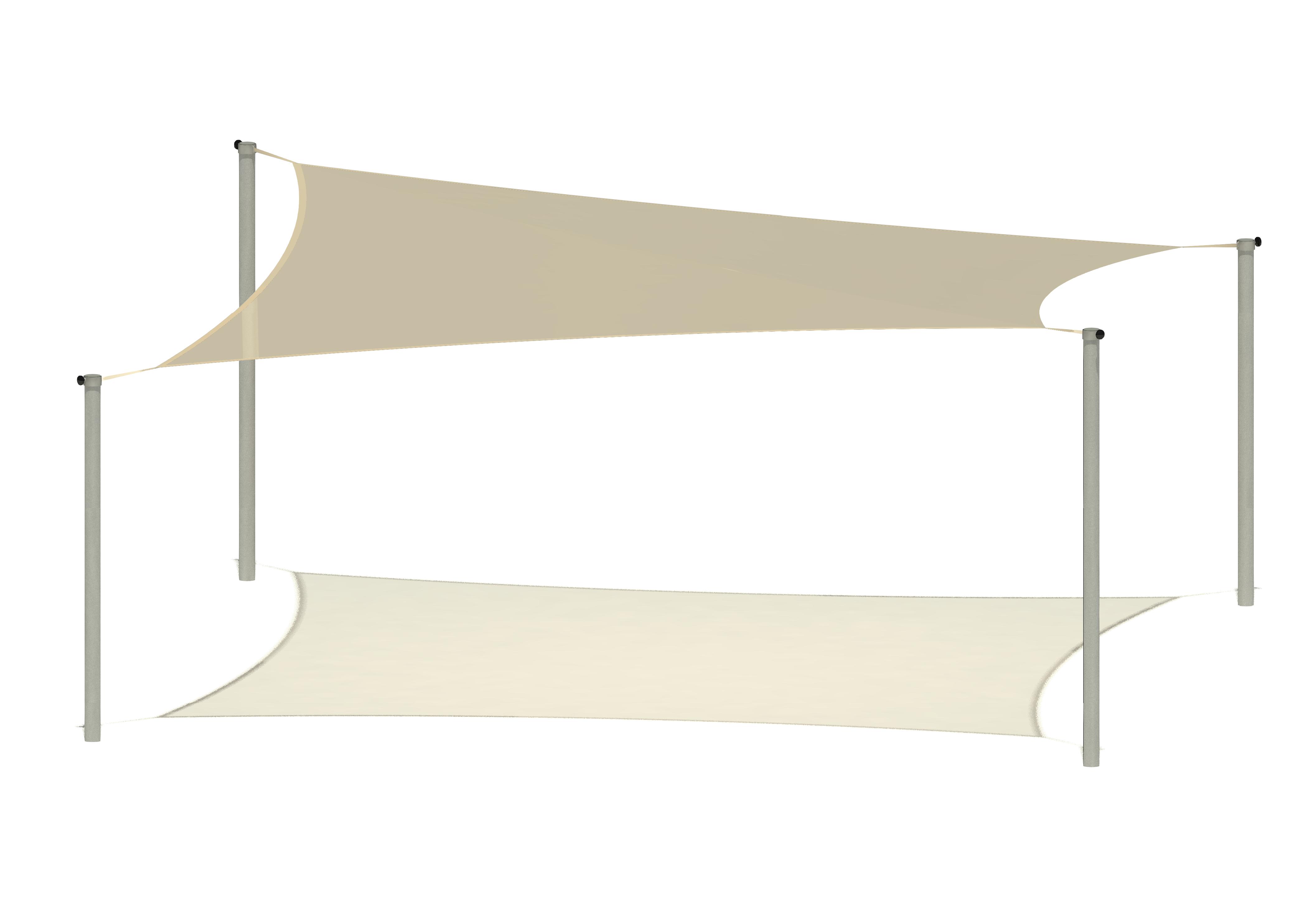

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
Gerätetyp: | Einzelgerät |
---|---|
Farbe: | Blau |
Spielschwerpunkt: | Sand |
Einsatzbereich: | |
Platzbedarf: |
Länge:
640 cm Breite: 640 cm |
Gerätegröße: |
Länge:
569 cm Breite: 569 cm Höhe: 245 cm |
Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
Montageaufwand: |
Anzahl Monteure:
2 Zeitaufwand je Monteur: 80 Min. |
Fundamentangaben: |
Fundamente (bauseits):
4 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,88 m³ |
Größtes Bauteil: |
Länge:
320 cm Breite: 25 cm Höhe: 9 cm |
Schwerstes Bauteil: | 25 kg |
Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
Farbschema HDPE-Gewebe: |
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Gründung G1: zum Einbetonieren
Bestandteile:
Sandkastenabdeckung/ Temporärer Sonnenschutz für Sandkasten mit Außenmaß 400 x 400 cm, Membrangröße ca. 500 x 500 cm
> 4 Standpfosten, Stahl, feuerverzinkt, Rohrenden verschlossen mit Abdeckkappen, PVC
> Rundrohr Ø 88,9 mm
° 2 Tiefpunkte: Höhe über OK-Gelände ca. 205 cm
° 2 Hochpunkte: Höhe über OK-Gelände ca. 245 cm
> stufenlose Höhenverstellung mittels Schiebemanschetten, Edelstahl
° Sterngriff, PA
> Membran, HDPE-Gewebe, mit Hohlschnitt an allen Kanten (6%), Gewicht ca. 340 g/m², Reduktion der UV-Strahlung zwischen 91% - 98%
° aus wasser- und luftdurchlässigem und UV-beständigem Kunststoff-Netzgewebe (Flach- und HDPE-Garn)
° Kanten mit aufgenähten Randgurten zur Kraftübertragung auf die Membranfläche
° Ecken mit Membranaufdopplungen zur Verstärkung
° Membranfläche mit Mittelnaht zwischen den Hochpunkten
> je Membranecke mit einem eingenähten Ring, Edelstahl, zum Fixieren mittels Klemmspanngurt
> HINWEIS:
> Die Membran muss, bei Nichtbenutzung, abgelassen und so verspannt werden, dass möglichst geringe Windlasten auf die Membran einwirken können.
> Um eine perfekte Flächenstabilität des Membranbaus zu erhalten, müssen die Höhen der Standpfosten voll ausgenutzt werden.
> Die Plane ist NICHT ausgelegt für: Schneelasten/ Eislasten/ Regenlasten/ Windlasten > 9 m/s (5 Beaufort)
> Bei zu erwartendem Auftreten einer der oben genannten Lastfälle, darf die Plane nicht aufgespannt werden, oder muss vorab abgelassen und fest verspannt werden, um Schäden am System zu vermeiden.
