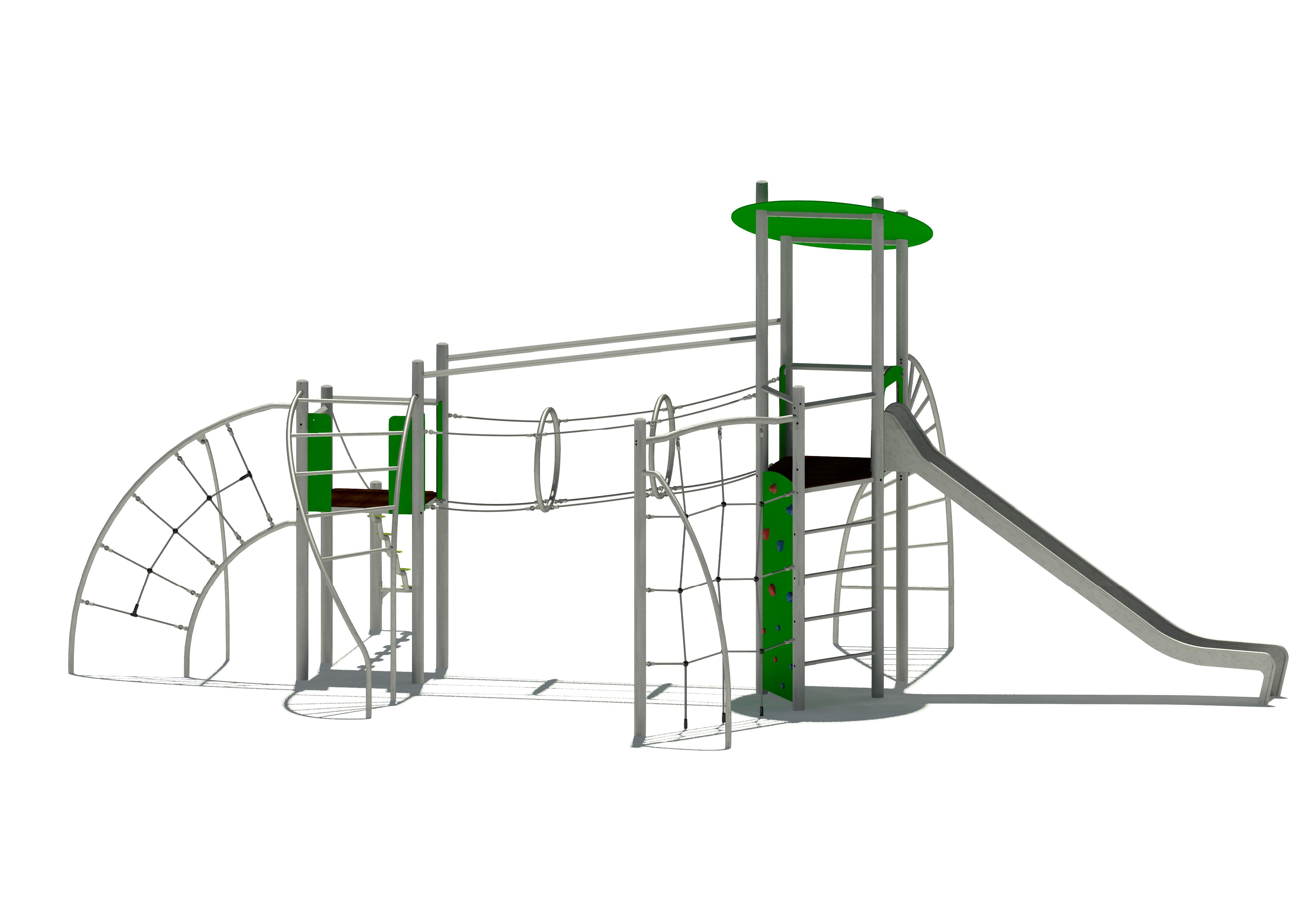

EM-K5-9050-G1-S5-S5-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Klettern |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 5 Jahren |
| Platzbedarf: |
Länge:
1396 cm Breite: 959 cm |
| Gerätegröße: |
Länge:
1039 cm Breite: 617 cm Höhe: 439 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
      |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 320 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
20 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,94 m³ |
| Größtes Bauteil: |
Länge:
515 cm Breite: 235 cm Höhe: 170 cm |
| Schwerstes Bauteil: | 370 kg |
| Freie Fallhöhe: | 260 cm |
| Aufprallfläche: | 85,90 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
 |
| Farbschema HPLX-Platten: |
  |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
  |
Standpfosten: Stahl, feuerverzinkt
° Ø 101,6 mm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Geländer und Podestrahmen Stahl, feuerverzinkt/ Podestboden, HPLX
° Geländer/ Podestrahmen: 4-Kantrohr/ -profil, 40 x 40 mm
° Podestboden: HPLX 12 mm, strukturierte Oberfläche
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 190 cm
Bestandteile:
4-Eck-Spielturm (T1): Podesthöhe 190 cm, Außenmaß 110 x 110 cm
> Pultdach „oval“, Dachfläche, HPL 10 mm
° Unterkonstruktion: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
> Bogenleiter [190], Edelstahl
° Standrohr: Edelstahlrundrohr Ø 48,3 mm, Sprossen: Edelstahlrundrohr Ø 33,7 mm
> Anbaurutschbahn, Verkleidungsplatte am Turm, HPL 15 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
3-Eck-Anbauspielturm (T2): Podesthöhe 190 cm, Außenmaß 95 x 110 cm
> Sprossenaufstieg [190], Edelstahl
° Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
> senkrechtes Kletternetz [190], Höhe ca. 260 cm, Breite ca. 200 cm, große Maschenweite, Herkulesmaterial
° Netz: Herkulesmaterial Ø 16 mm
° Druckaussteifung: Edelstahlrundrohr Ø 60,3 mm
° Bodenanker: Stahl, feuerverzinkt
> gebogene Abschluss-Kletter-/ Rutschstange, Höhe ca. 230 cm, Edelstahl
° Kletter-/ Rutschstange: Edelstahlrundrohr Ø 48,3 mm
> Kletterwand [190], HPL 10 mm
° Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
schräge Schlupfbrücke: Länge ca. 300 cm, Lauf-/ Haltetaue, Herkulesmaterial, Ringe, Edelstahl, Öffnungsbegrenzungen, HPL 10 mm
° Podesthöhe 190 : 150 cm
° Druckaussteifung: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
° Lauf-/ Haltetaue: Herkulesmaterial Ø 16 mm
° Ringe: Edelstahlrundrohr, Ø 48,3 mm, Ringdurchmesser ca. 90 cm
4-Eck-Spielturm (T2): Podesthöhe 150 cm, Außenmaß 110 x 110 cm
> verdrehter Hangelaufstieg [150], Höhe ca. 250 cm, Edelstahl, Öffnungsbegrenzungen, HPL 10 mm
° Standrohr: Edelstahlrundrohr Ø 48,3 mm, Sprossen: Edelstahlrundrohr Ø 33,7 mm
> Bogennetz [150], Höhe ca. 237 cm, Netz, Herkulesmaterial, Rahmen, Kletter-/ Rutschstange, Edelstahl
° Netz: Herkulesmaterial Ø 16 mm
° Rahmen: Edelstahlrundrohr Ø 48,3 mm, Kletter-/ Rutschstange: Edelstahlrundrohr Ø 33,7 mm
> schräger Steig [150] mit Haltetau, Herkulesmaterial, Stufen, HPLX
° Unterkonstruktion: Edelstahlrundrohr Ø 48,3 mm, Stufen: HPLX 12 mm, strukturierte Oberfläche
° Haltetau: Herkulesmaterial Ø 16 mm
Bauserie 5
BAUKASTEN: Die Bauserie 5 ist ein modulares Stahlbau-Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken, sowie Kletter-/Seilparcourselemente, individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen. Mit Elementen für Sandspielen und Kleinkinderelementen können hier auch Sandspielkombis und Kleinkinderkombinationen konzipiert werden.
KONSTRUKTIONSART: Geländerrahmen werden mit Zylinderschrauben und Distanzhülsen, Podestböden mit Maschinenschrauben und Gewindehülsen aus Edelstahl form- und kraftschlüssig an die Turmstandpfosten angeschlossen. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend.
MATERIAL: Standpfosten (Ø 101,6 mm) und Hauptkomponenten sind aus feuerverzinktem Stahl - wahlweise pulverbeschichtet. Die Bodenrahmen sind in Kombination mit HPLX-Böden extrem witterungsbeständig und langlebig.
EINSATZ (ORT,SPEZIALITÄTEN): Egal ob Kleinkinderkombi mit vielen Sandspielelementen, Kletter-/Seilparcours für Schulkinder, Spielplatzallrounder oder hoher Rutschenturm mit einer Podesthöhe von bis zu 450 cm - mit den stabilen Bauteilen der Serie 5 lassen sich verschiedenste Spielangebote konstruieren.
BESONDERHEITEN: Die Materialien der Bauserie 5 sind allesamt äußerst witterungsbeständig, dauerhaft und vandalismussicher. Sie halten höchstem Spieldruck problemlos stand.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Mit Pulverbeschichtungen und farbigen HPL Platten sind die Spielplatzgeräte farbenfrohe Hingucker.
