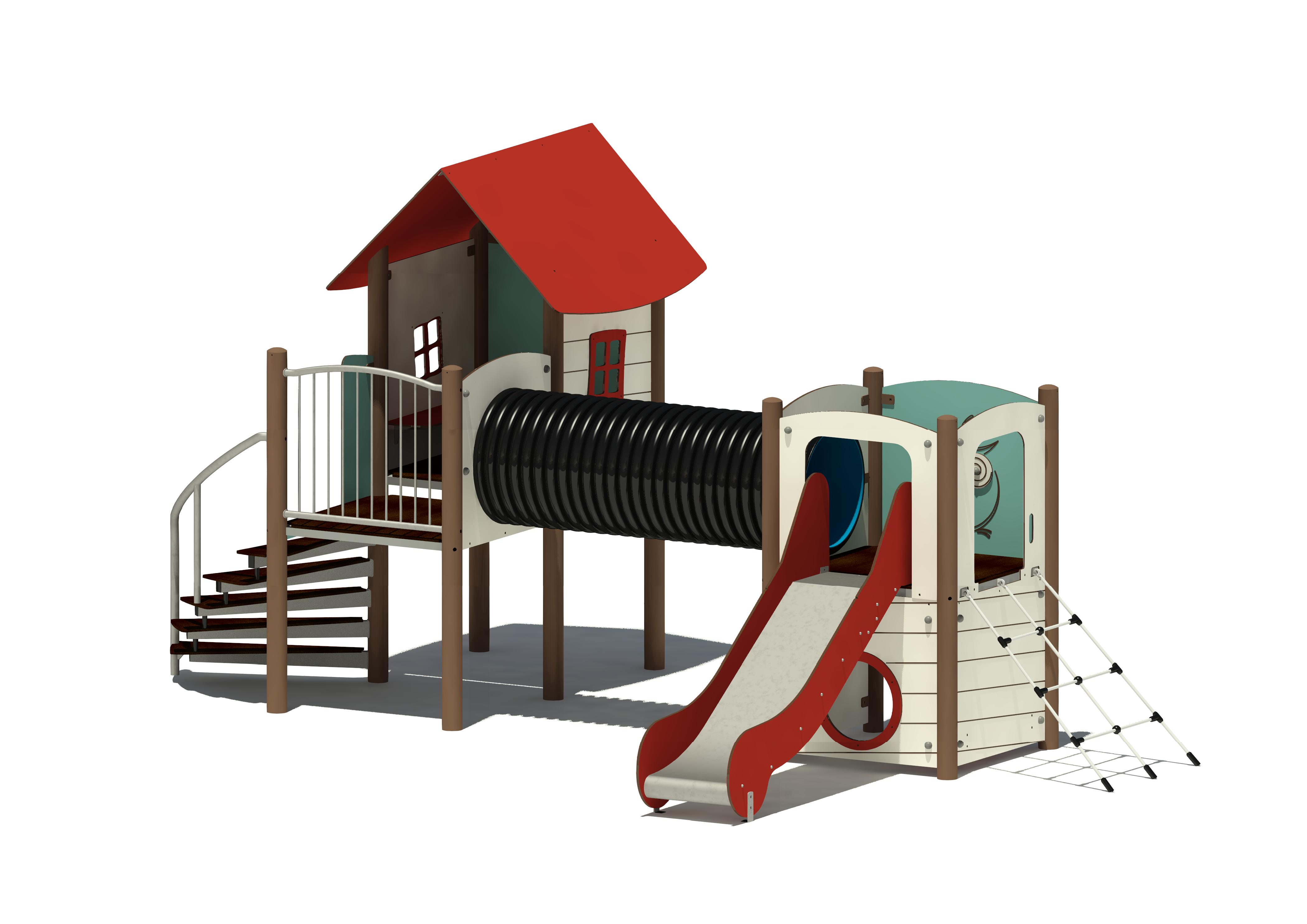

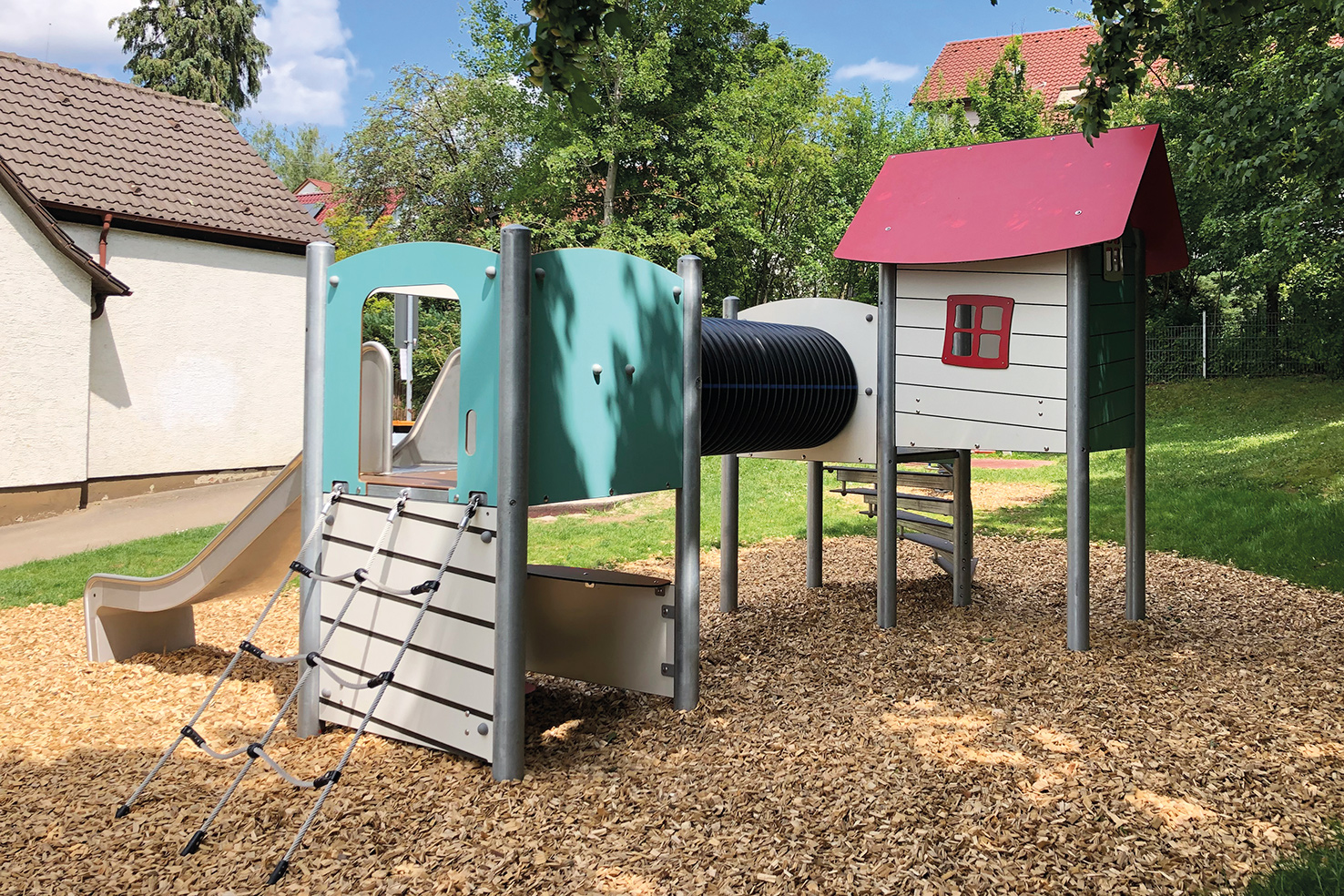

EM-S5-9035-G1-S5-S5-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
  |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
| Platzbedarf: |
Länge:
894 cm Breite: 713 cm |
| Gerätegröße: |
Länge:
572 cm Breite: 429 cm Höhe: 266 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
      |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 270 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
13 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,57 m³ |
| Größtes Bauteil: |
Länge:
295 cm Breite: 230 cm Höhe: 225 cm |
| Schwerstes Bauteil: | 300 kg |
| Freie Fallhöhe: | 164 cm |
| Aufprallfläche: | 43,00 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema HPLX-Platten: |
 |
| Farbschema Seilartikel: |
 |
Standpfosten: Stahl, feuerverzinkt
° Ø 101,6 mm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Geländer und Podestrahmen Stahl, feuerverzinkt/ Podestboden, HPLX
° Geländer/ Podestrahmen: 4-Kantrohr/ -profil, 40 x 40 mm
° Podestboden: HPLX 12 mm, strukturierte Oberfläche
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 95 cm
Bestandteile:
Spielhaus (T1): Podesthöhe 105 cm, Außenmaß 110 x 110 cm
> Giebeldach, Dachflächen, HPL 10 mm
° Firstwinkel: Winkeleisen, Edelstahl 40 x 40 mm
> Seitenverkleidung, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm
> Sitzbank, HPL 10 mm
> Rückseitenverkleidung, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm
> Seitenverkleidung, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm
> Sitzbank, HPL 10 mm
4-Eck-Anbauspielturm (T2): Podesthöhe 95 cm, Außenmaß 110 x 110 cm
> Sprossenfüllung, Edelstahl
° Ober-/ Untergurt: Edelstahlrundrohr, Ø 33,7 mm, Füllungsstäbe, Rundstahl Ø 12 mm
> Spindelaufstieg [95], Öffnungsbegrenzung HPL 10 mm
° Handlauf: Edelstahlrundrohr Ø 33,7 mm
° Unterkonstruktion: Stahl, feuerverzinkt, 4-Kantrohr 80 x 40 mm, Stufen: HPLX 12 mm, strukturierte Oberfläche
Kriechröhre mit Verstärkung: Länge ca. 200 cm, PP, Flanschplatten, HPL 15 mm
° Röhre: Innendurchmesser 59,4 cm, Außendurchmesser ca. 68 cm
4-Eck-Spielturm (T3): Podesthöhe 95 cm, Außenmaß 110 x 110 cm
> Brüstung „Eule“, HPL 10 mm
° Konturfräsung: „Eule“, bewegliche Augen, HPL 10 mm
> schräges Kletternetz „trapezförmig“ [95], Herkulesmaterial, Öffnungsbegrenzungsplatte, HPL 10 mm
° Netz: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
> Anbaurutschbahn, Verkleidungsplatte am Turm, HPL 15 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> hohe Verkleidung, HPL 10 mm, mit Konturfräsungen
> Sitzbank, HPL 10 mm
> hohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Schlupfloch mit Umrandungsapplikation, HPL 10 mm
> halbhohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Theke, HPL 10 mm
Bauserie 5
BAUKASTEN: Die Bauserie 5 ist ein modulares Stahlbau-Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken, sowie Kletter-/Seilparcourselemente, individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen. Mit Elementen für Sandspielen und Kleinkinderelementen können hier auch Sandspielkombis und Kleinkinderkombinationen konzipiert werden.
KONSTRUKTIONSART: Geländerrahmen werden mit Zylinderschrauben und Distanzhülsen, Podestböden mit Maschinenschrauben und Gewindehülsen aus Edelstahl form- und kraftschlüssig an die Turmstandpfosten angeschlossen. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend.
MATERIAL: Standpfosten (Ø 101,6 mm) und Hauptkomponenten sind aus feuerverzinktem Stahl - wahlweise pulverbeschichtet. Die Bodenrahmen sind in Kombination mit HPLX-Böden extrem witterungsbeständig und langlebig.
EINSATZ (ORT,SPEZIALITÄTEN): Egal ob Kleinkinderkombi mit vielen Sandspielelementen, Kletter-/Seilparcours für Schulkinder, Spielplatzallrounder oder hoher Rutschenturm mit einer Podesthöhe von bis zu 450 cm - mit den stabilen Bauteilen der Serie 5 lassen sich verschiedenste Spielangebote konstruieren.
BESONDERHEITEN: Die Materialien der Bauserie 5 sind allesamt äußerst witterungsbeständig, dauerhaft und vandalismussicher. Sie halten höchstem Spieldruck problemlos stand.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Mit Pulverbeschichtungen und farbigen HPL Platten sind die Spielplatzgeräte farbenfrohe Hingucker.
