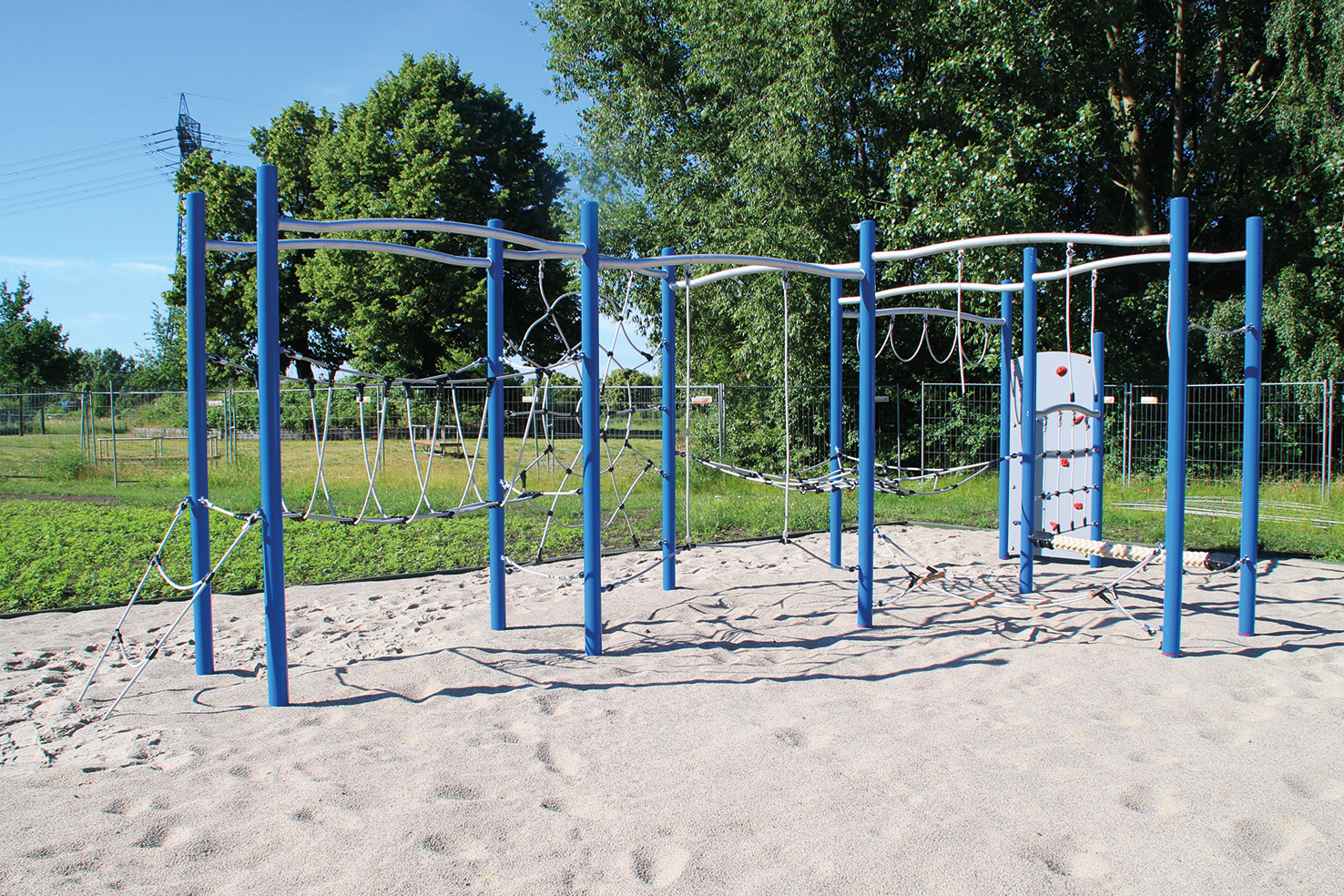

Kletter-/ Seilparcours Carlo 4600

EM-L5-4600-G1-S5-V8

Gerätetyp: Kombiniertes Gerät
Spielschwerpunkt: Balancieren
Bauserien:
Bauserie 5
Einsatzbereich:
Öffentlicher Spielplatz
Empfohlene Altersklasse: Besonders geeignet für Kinder ab 5 Jahren
Platzbedarf: Länge: 1257 cm
Breite: 797 cm
Gerätegröße: Länge: 902 cm
Breite: 404 cm
Höhe: 270 cm
Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176
Eignung & Funktion:
Gleichgewicht & KoordinationHöhenerfahrungAusdauer & KraftRisiko & WagnisBegegnungsmöglichkeiten
Montageaufwand: Anzahl Hebegerät: 1
Anzahl Monteure: 3
Zeitaufwand je Monteur: 400 Min.
Fundamentangaben: Fundamente (bauseits): 13
Maximale Aushubtiefe: 85 cm
Betonbedarf: 3,43 m³
Größtes Bauteil: Länge: 345 cm
Breite: 110 cm
Höhe: 15 cm
Schwerstes Bauteil: 110 kg
Verpackungsmaß größtes Bauteil: Länge: 350 cm
Breite: 140 cm
Höhe: 80 cm
Verpackungsgewicht schwerstes Bauteil: 600 kg
Freie Fallhöhe: 260 cm
Aufprallfläche: 67,50 m²
Bodenart: Spielplatz: Anforderungen für Deutschland & Europa
Farbschema HPL-Platten:
Koalagrau
Farbschema Seilartikel:
Hellgrau
Farbschema Klettergriffe:
RotBlau
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.

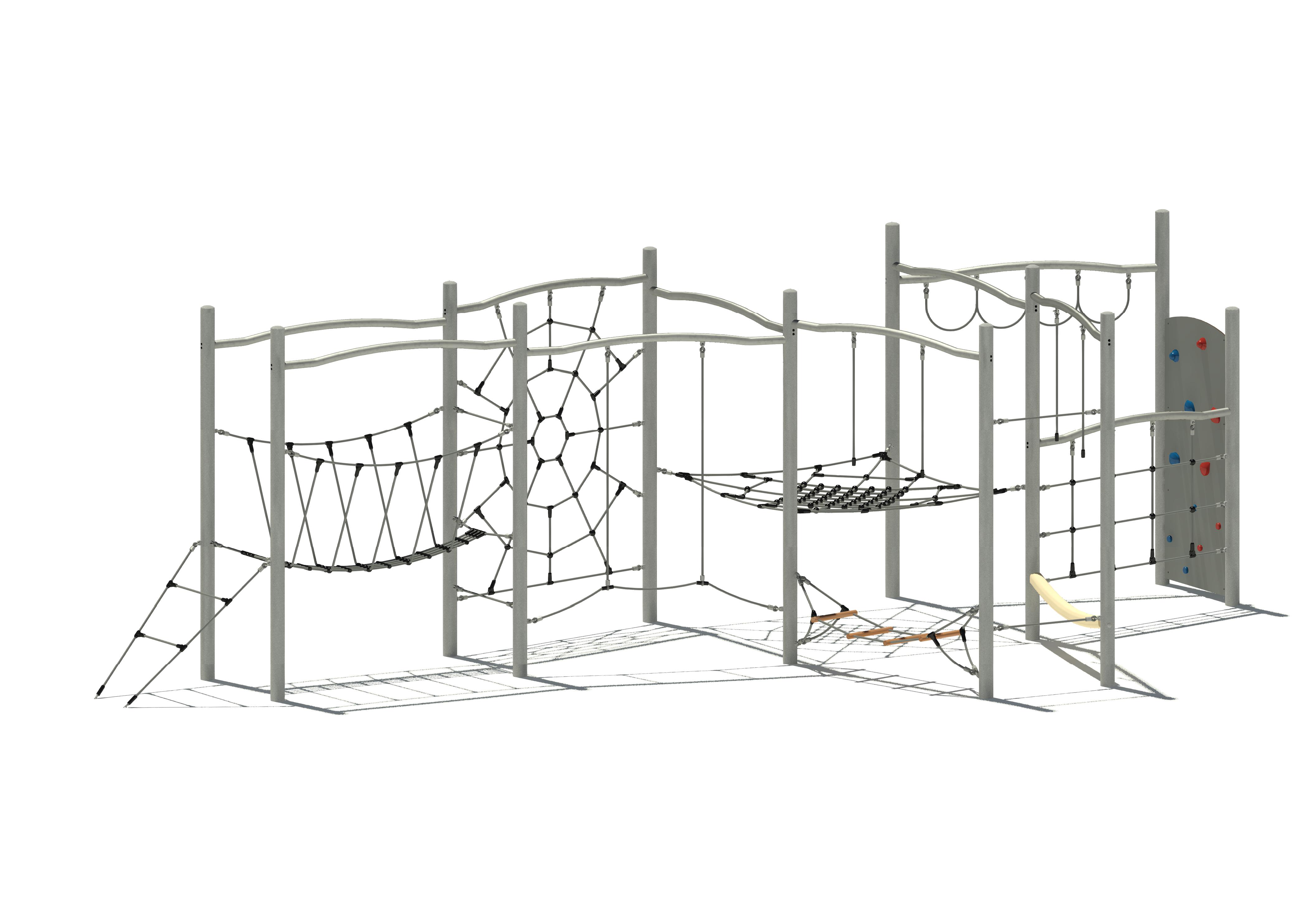

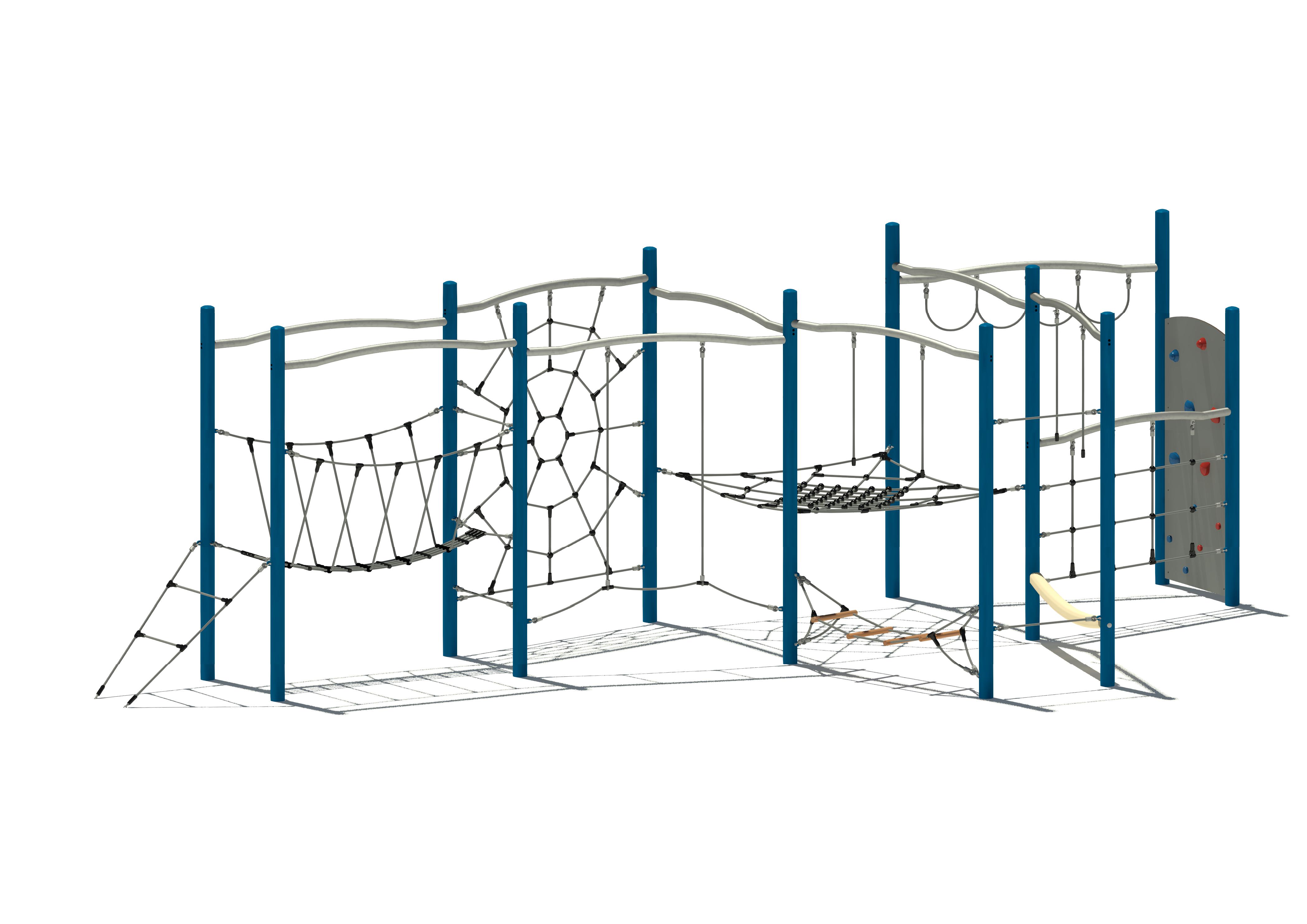

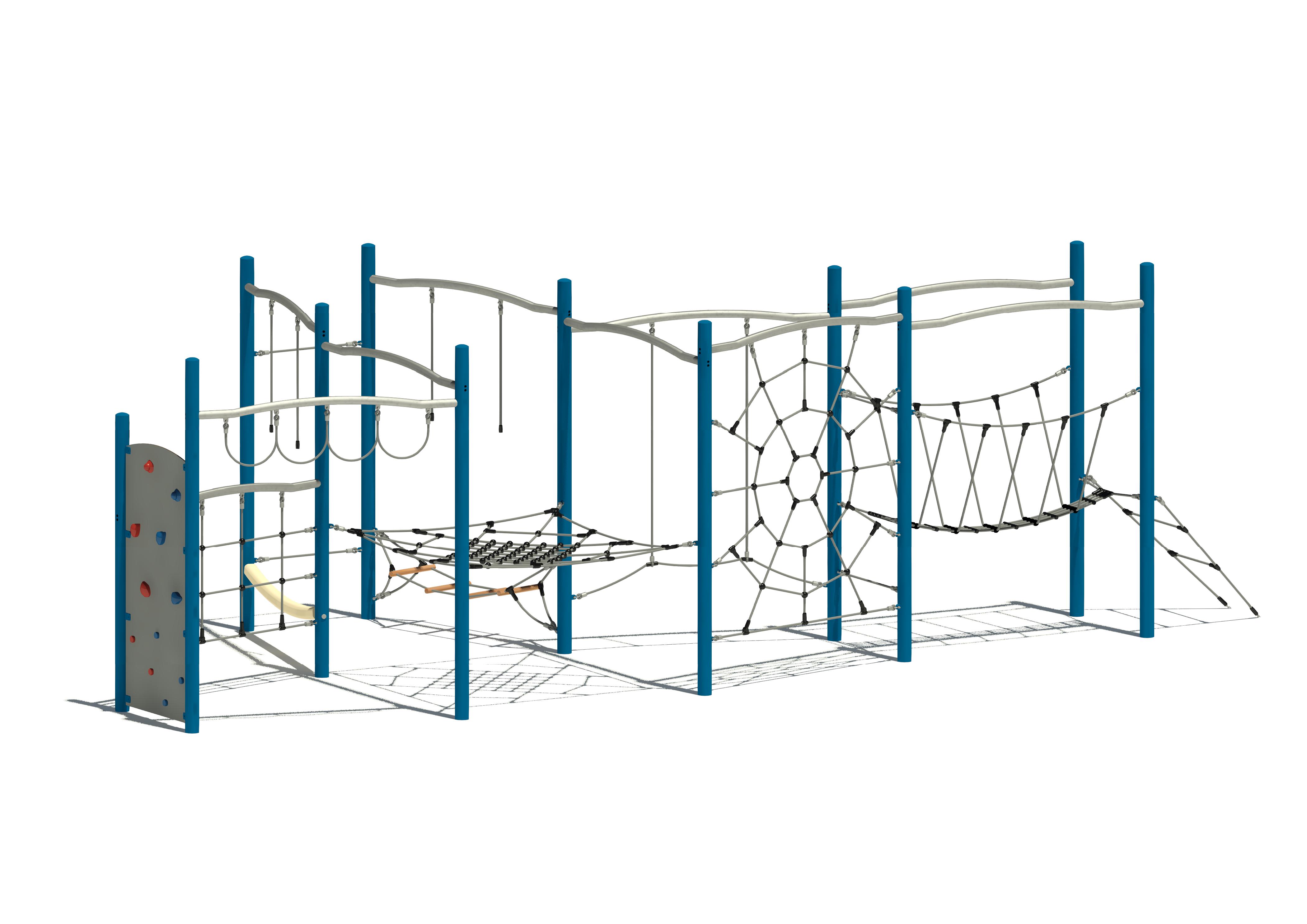

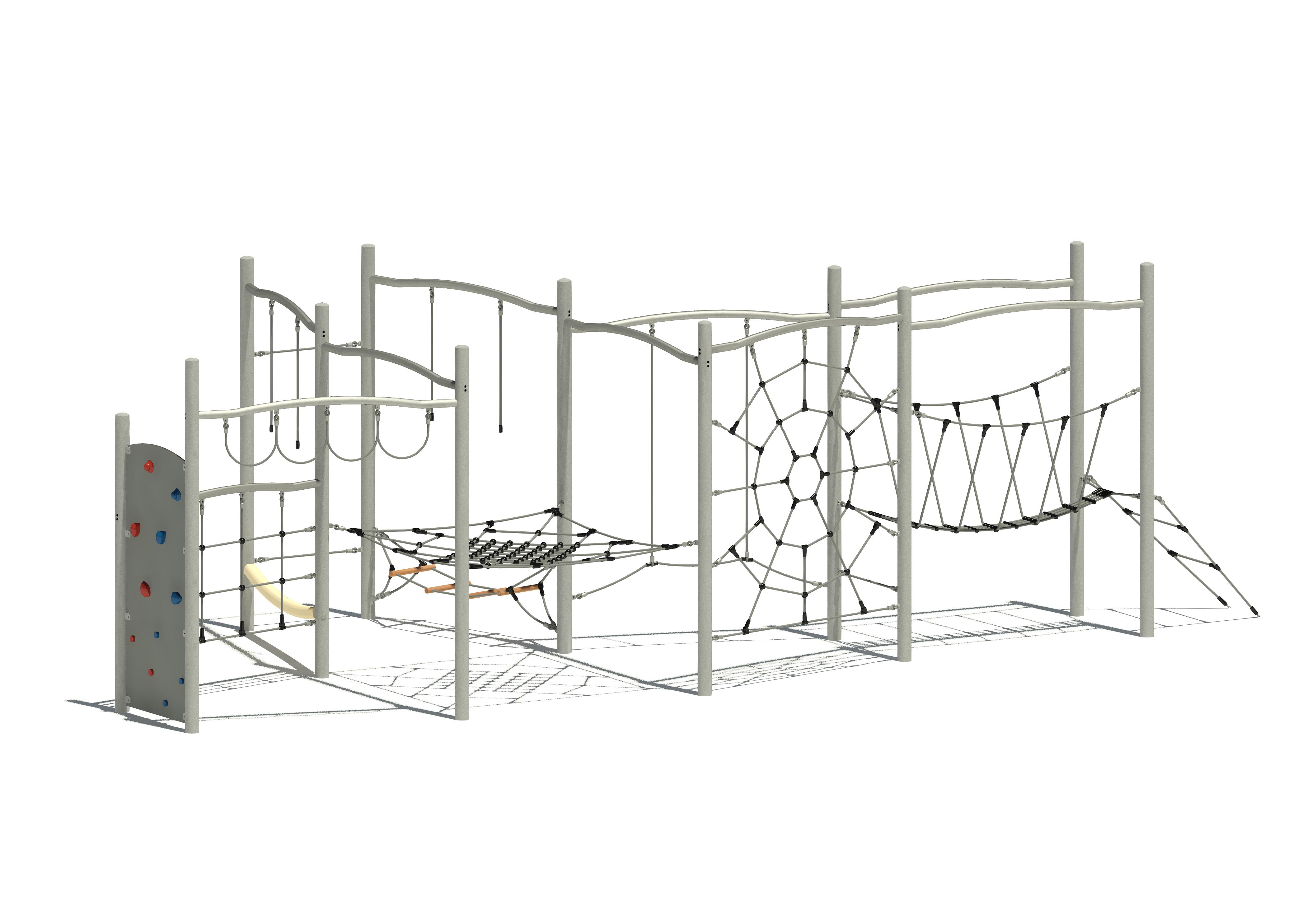

Ihre gewählte Variante:

Standpfosten: Stahl, feuerverzinkt
° Ø 101,6 mm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Druckaussteifungen, Edelstahl/ Netze und Taue, Herkulesmaterial
° Druckaussteifung: Edelstahlrundrohr Ø 60,3 mm
° Netze/ Taue: Herkulesmaterial Ø 16 mm

Bestandteile:

> V-Netzbrücke, Balancierhöhe ca. 100 cm, Länge ca. 200 cm, mit V-Seilaufstieg und Aufstiegstau
° Bodenanker V-Seilaufstieg: Stahl, feuerverzinkt
> senkrechtes Spinnennetz, Höhe ca. 260 cm, Breite ca. 200 cm
> waagrechtes 4-Eck-Netz, Sitzhöhe ca. 100 cm, Größe ca. 200 x 200 cm
> Girlandentau, Griffhöhe ca. 200 cm, Länge ca. 200 cm
> Kletterwand, Höhe ca. 200 cm, Breite ca. 100 cm, HPL 10 mm
° Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade, beidseitig bekletterbar
> senkrechtes Kletternetz, Höhe ca. 150 cm, Breite ca. 200 cm, kleine Maschenweite
> Manilatau, Balancierhöhe ca. 50 cm, Länge ca. 200 cm, 2 senkrechte Haltetaue
° Laufflächentau: quadratgeflochtenes PP-Tauwerk 90 x 90 mm, Stahleinlage 12 mm
> Balanciertau, Balancierhöhe ca. 50 cm, Länge ca. 200 cm, waagrechtes Haltetau über Kopf
> waagrechte Strickleiter, Balancierhöhe ca. 70 cm, Länge ca. 200 cm, 2 senkrechte Haltetaue
° Sprossen: Hartholz
> Bogentau, Balancierhöhe ca. 65 cm, Länge ca. 200 cm

Bauserie 5

BAUKASTEN: Die Bauserie 5 ist ein modulares Stahlbau-Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken, sowie Kletter-/Seilparcourselemente, individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen. Mit Elementen für Sandspielen und Kleinkinderelementen können hier auch Sandspielkombis und Kleinkinderkombinationen konzipiert werden.
KONSTRUKTIONSART: Geländerrahmen werden mit Zylinderschrauben und Distanzhülsen, Podestböden mit Maschinenschrauben und Gewindehülsen aus Edelstahl form- und kraftschlüssig an die Turmstandpfosten angeschlossen. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend.
MATERIAL: Standpfosten (Ø 101,6 mm) und Hauptkomponenten sind aus feuerverzinktem Stahl - wahlweise pulverbeschichtet. Die Bodenrahmen sind in Kombination mit HPLX-Böden extrem witterungsbeständig und langlebig.
EINSATZ (ORT,SPEZIALITÄTEN): Egal ob Kleinkinderkombi mit vielen Sandspielelementen, Kletter-/Seilparcours für Schulkinder, Spielplatzallrounder oder hoher Rutschenturm mit einer Podesthöhe von bis zu 450 cm - mit den stabilen Bauteilen der Serie 5 lassen sich verschiedenste Spielangebote konstruieren.
BESONDERHEITEN: Die Materialien der Bauserie 5 sind allesamt äußerst witterungsbeständig, dauerhaft und vandalismussicher. Sie halten höchstem Spieldruck problemlos stand.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Mit Pulverbeschichtungen und farbigen HPL Platten sind die Spielplatzgeräte farbenfrohe Hingucker.
