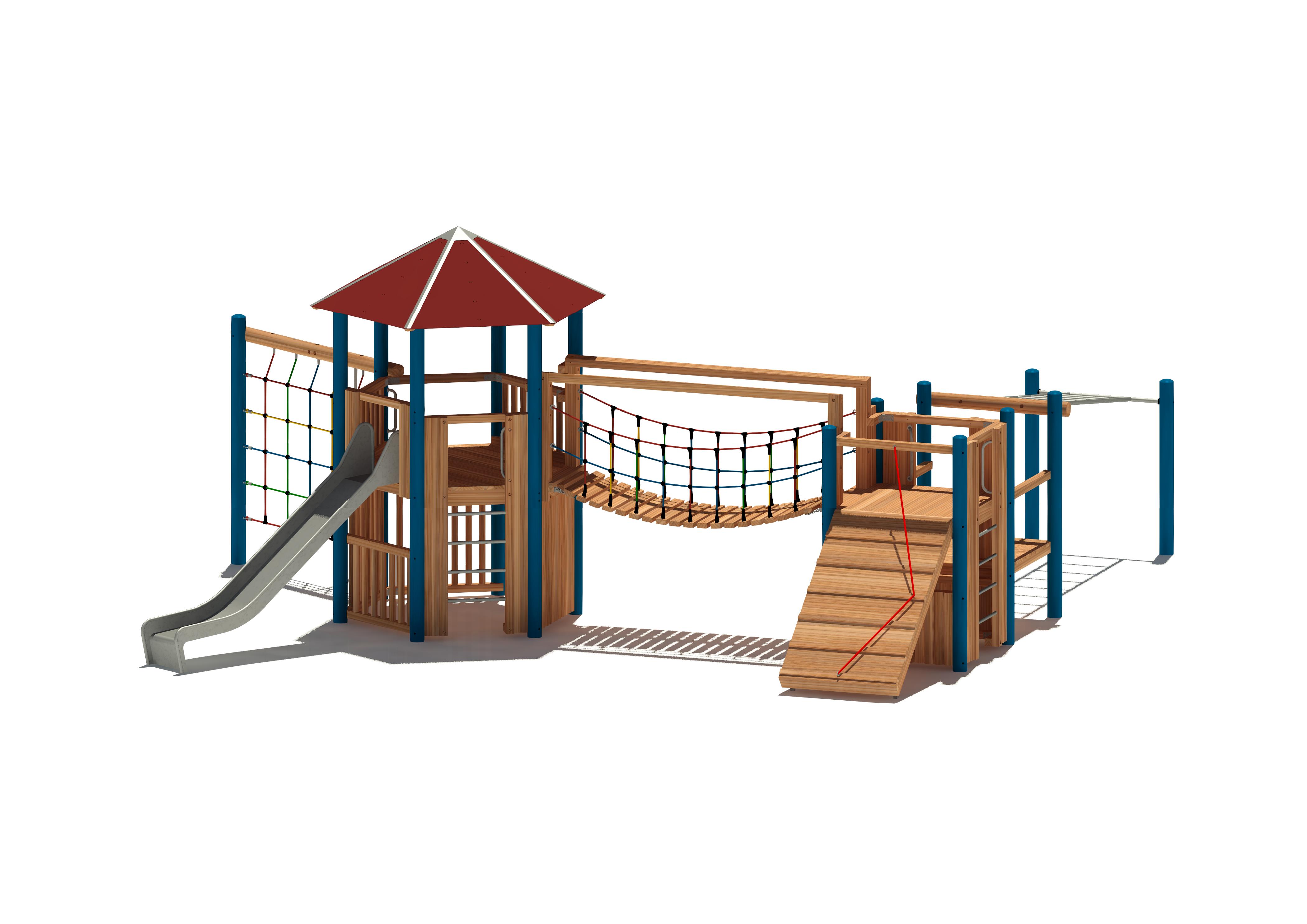

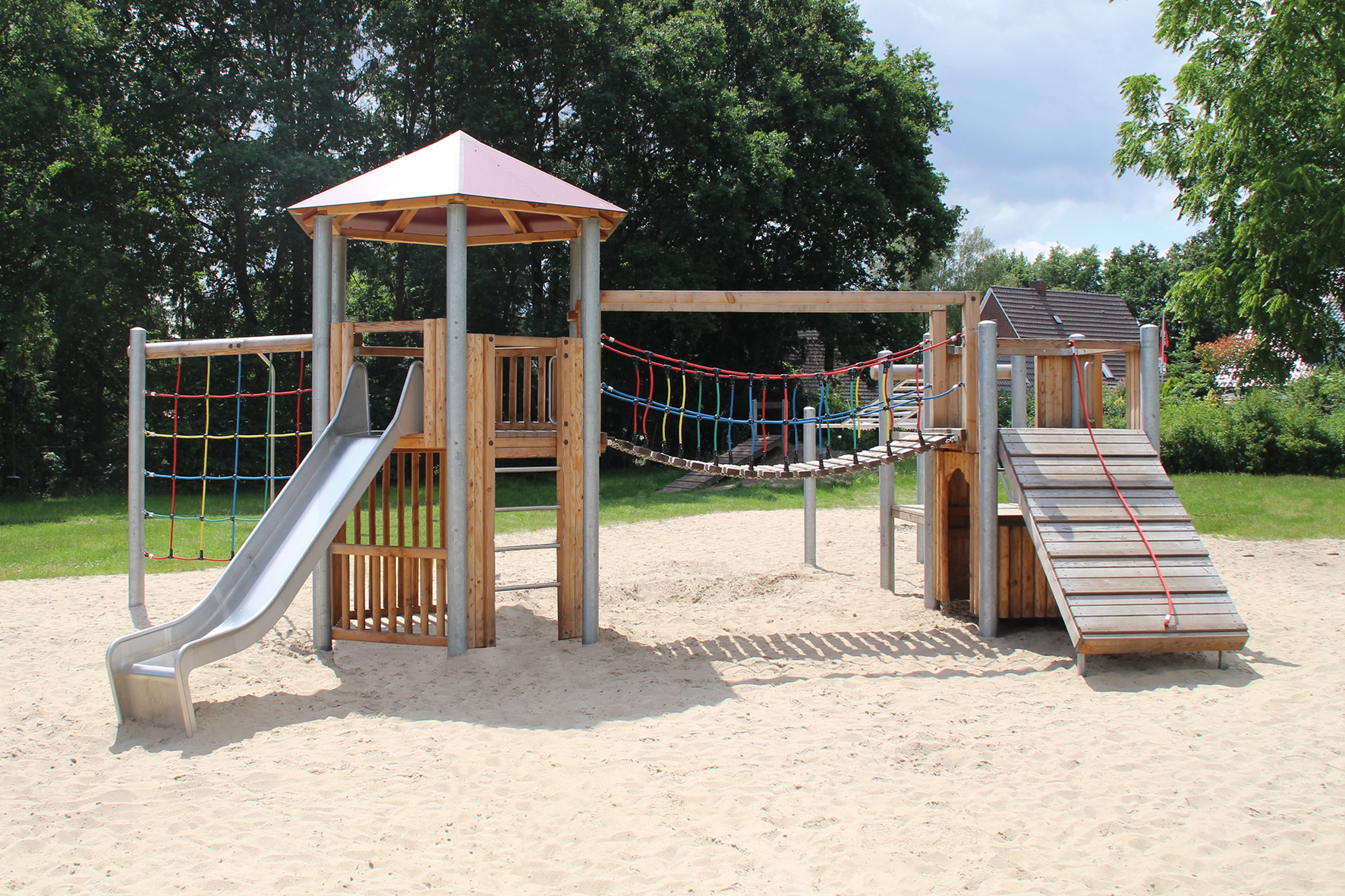

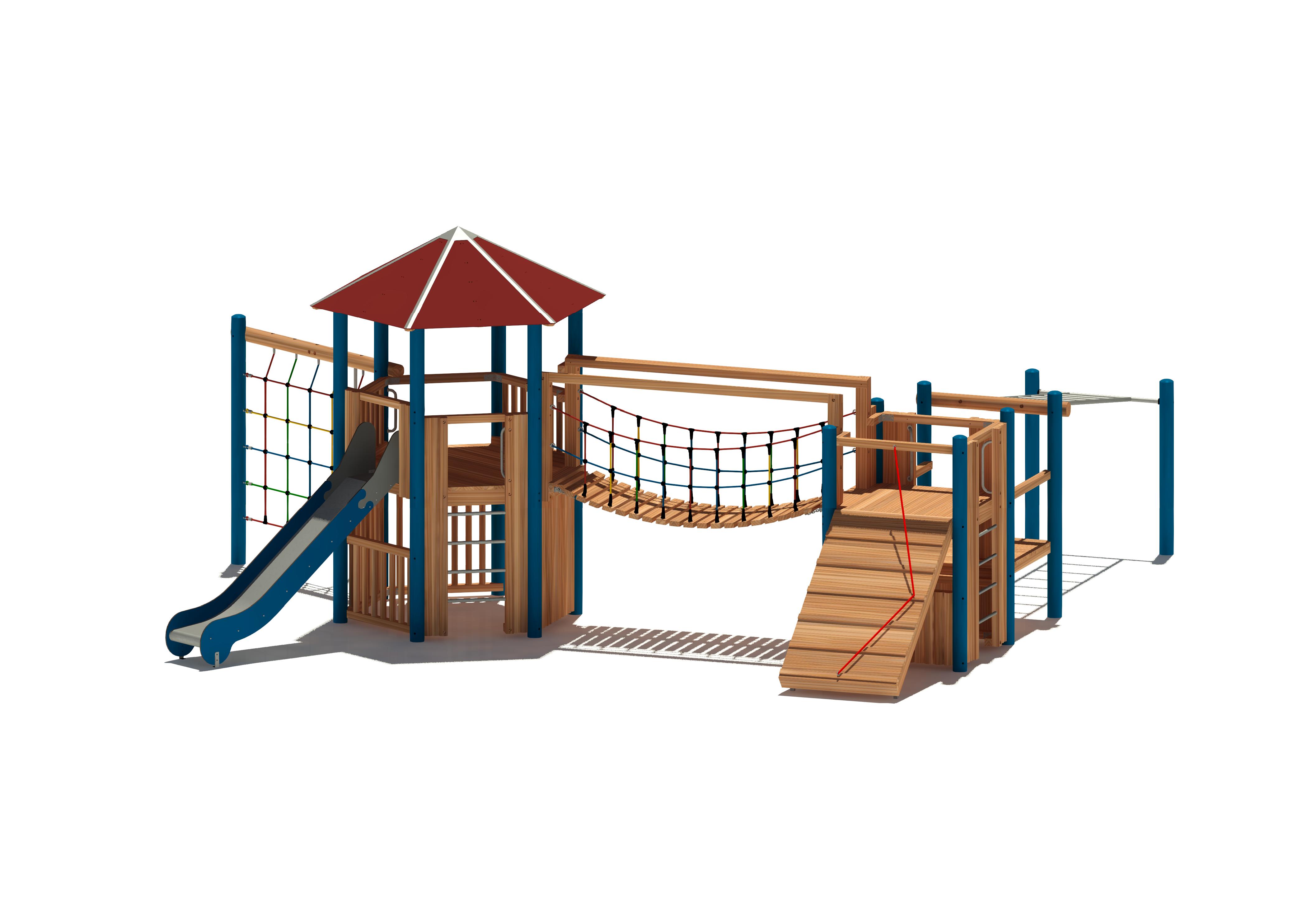

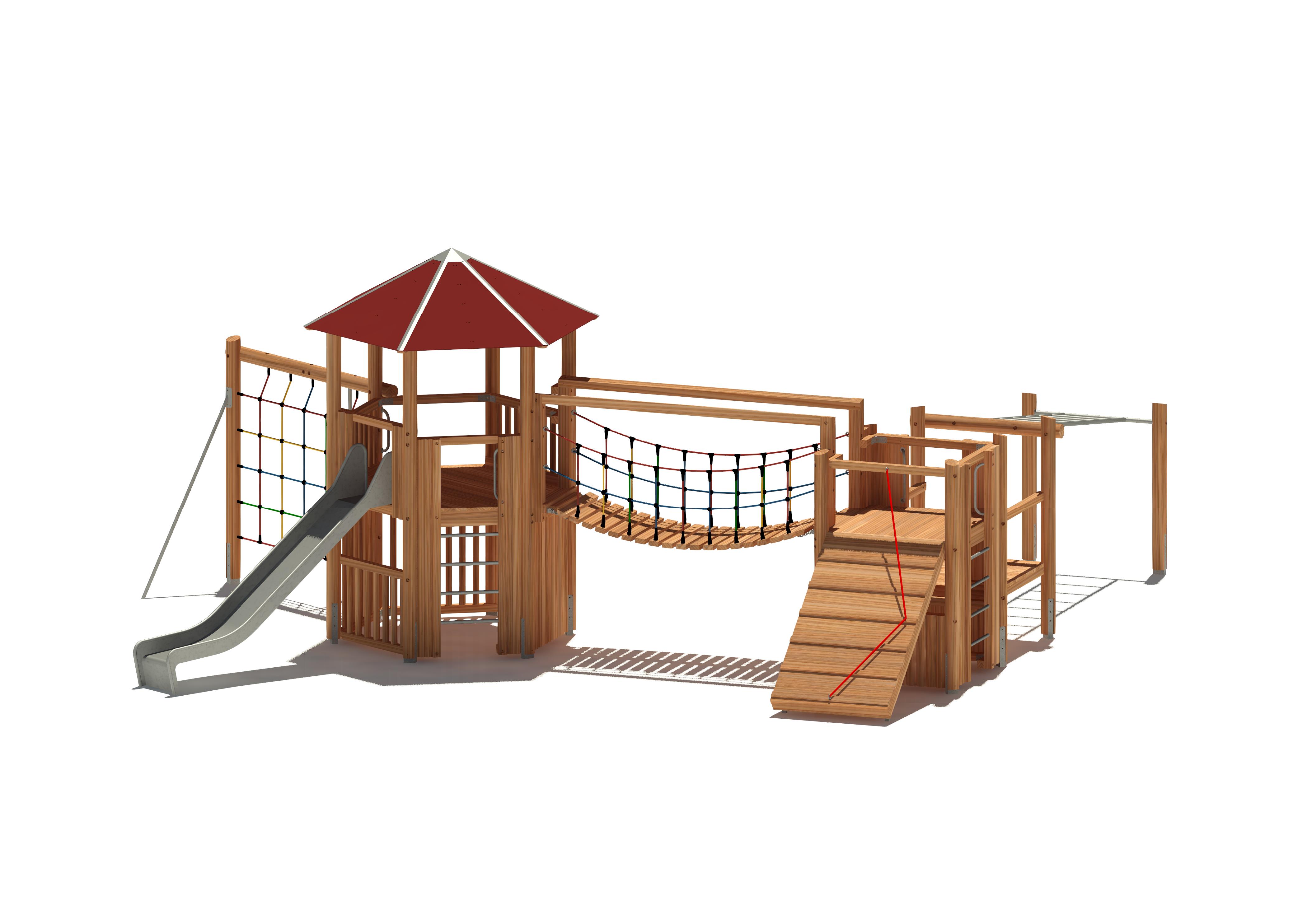

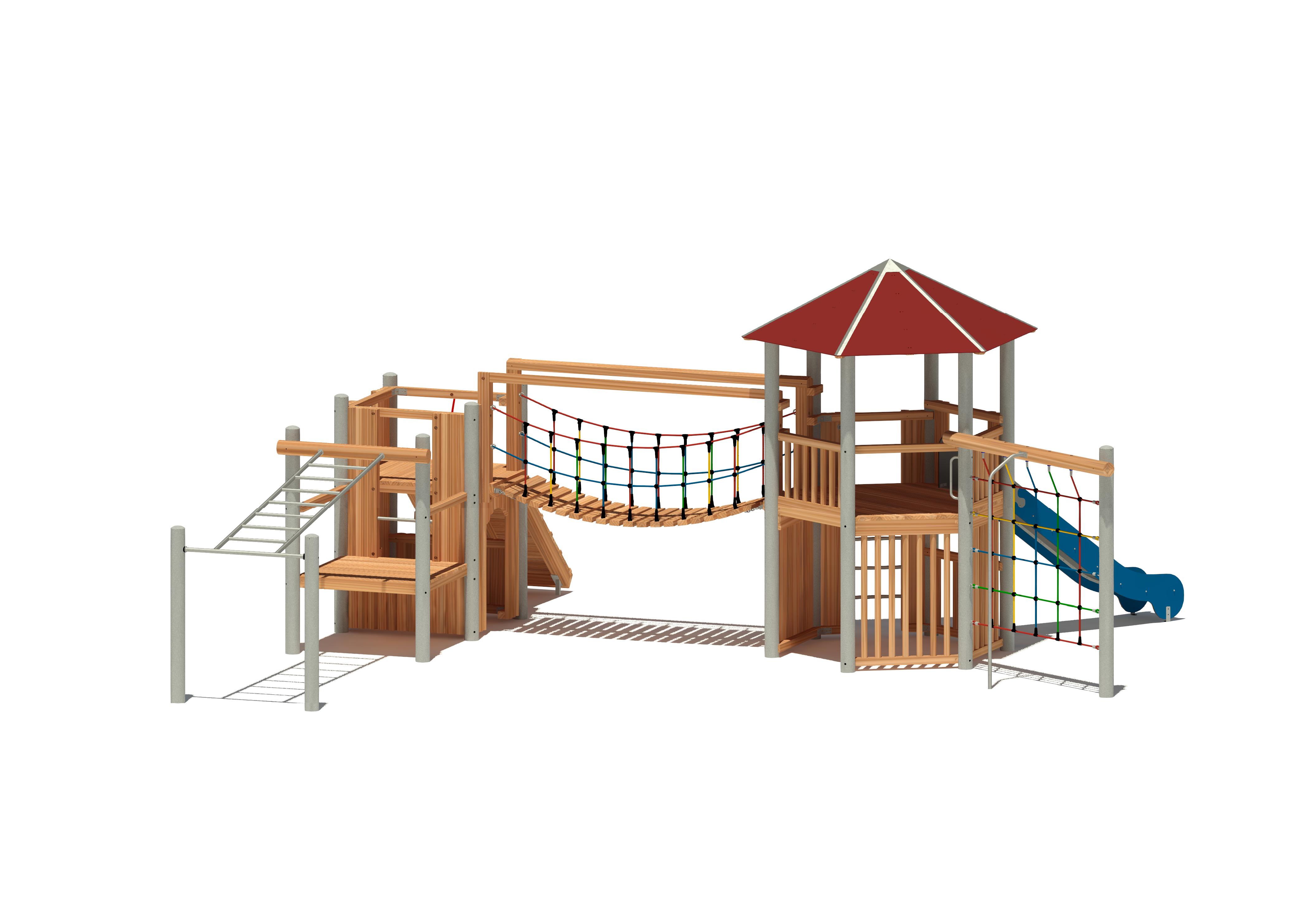

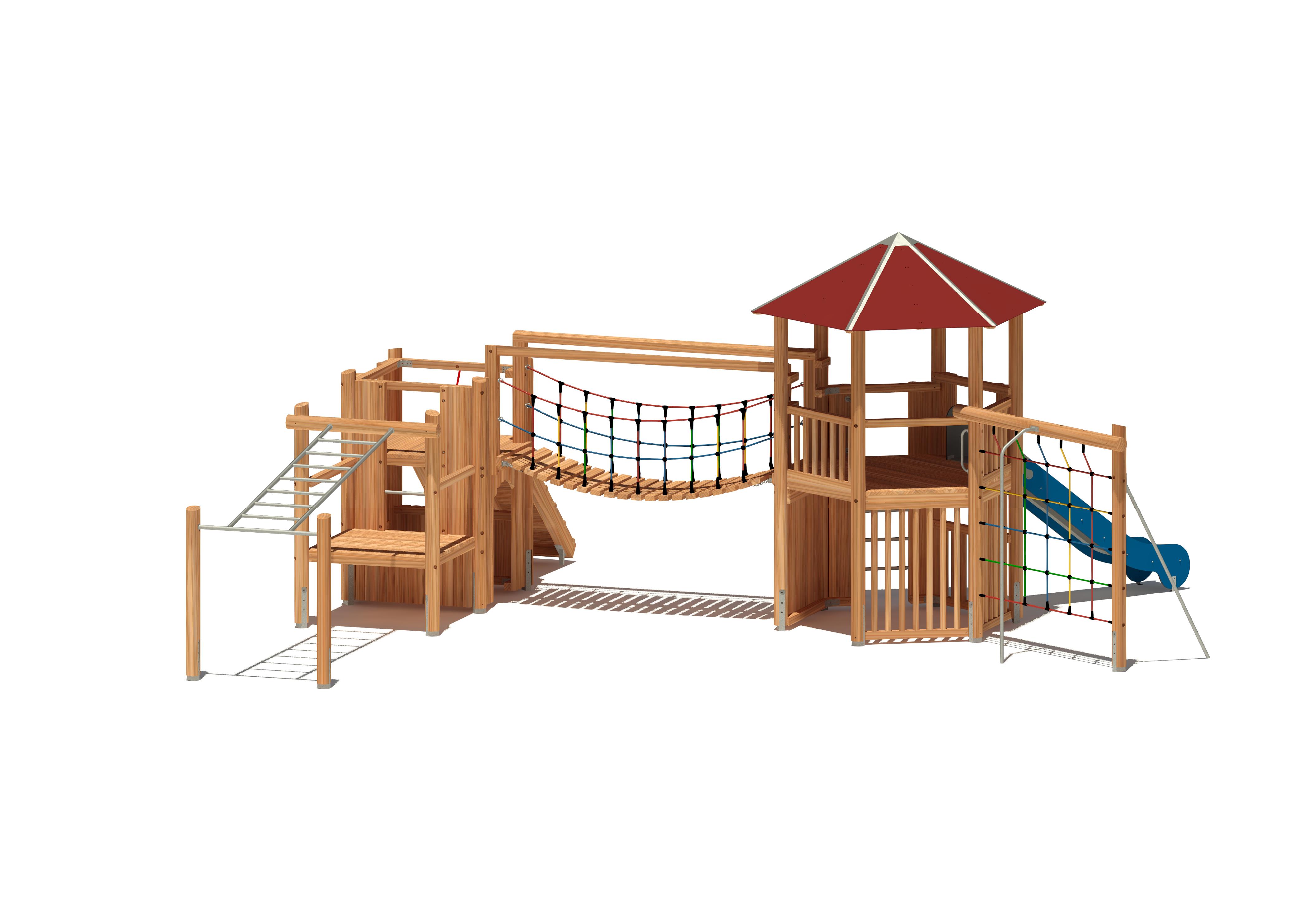

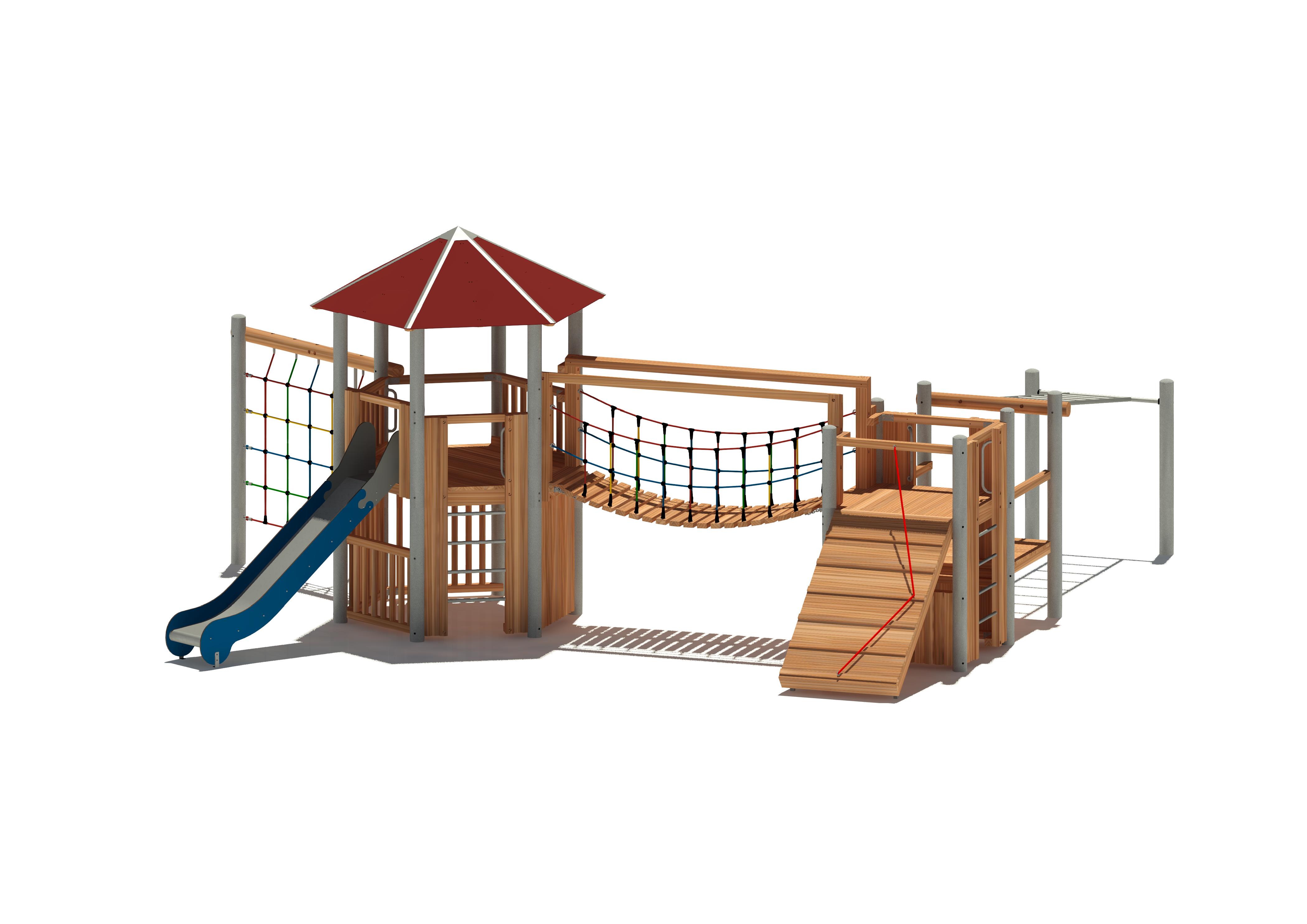

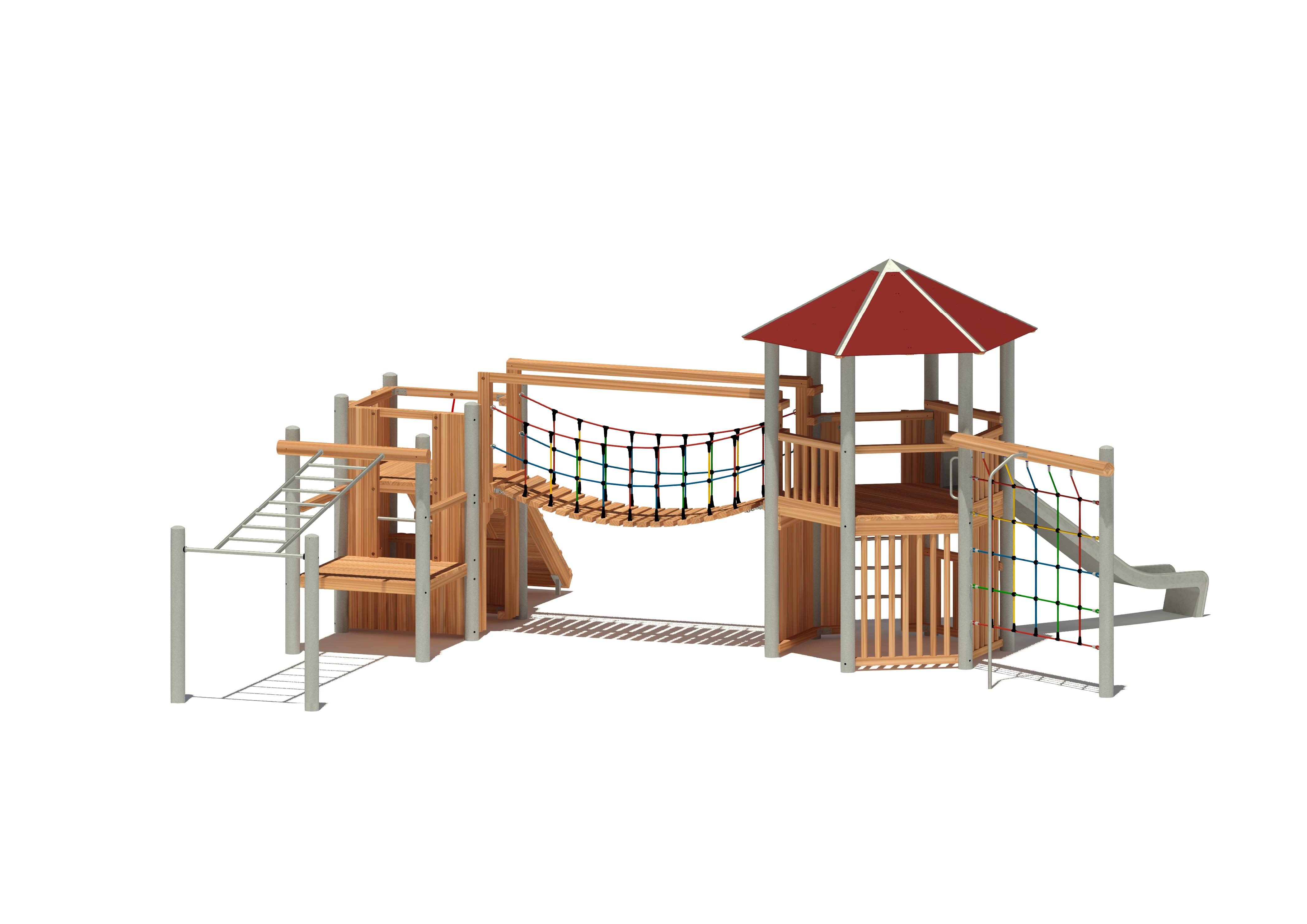

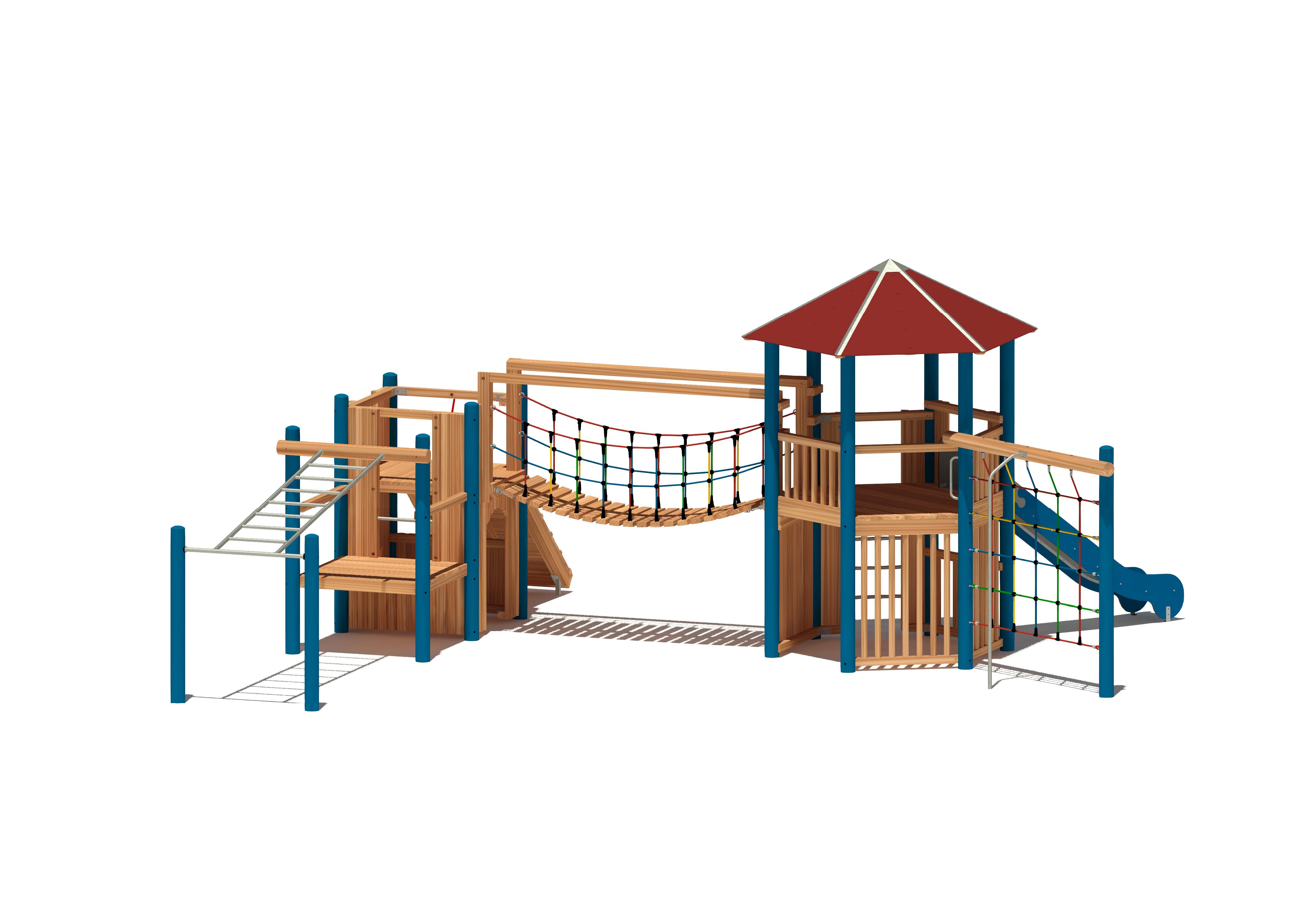

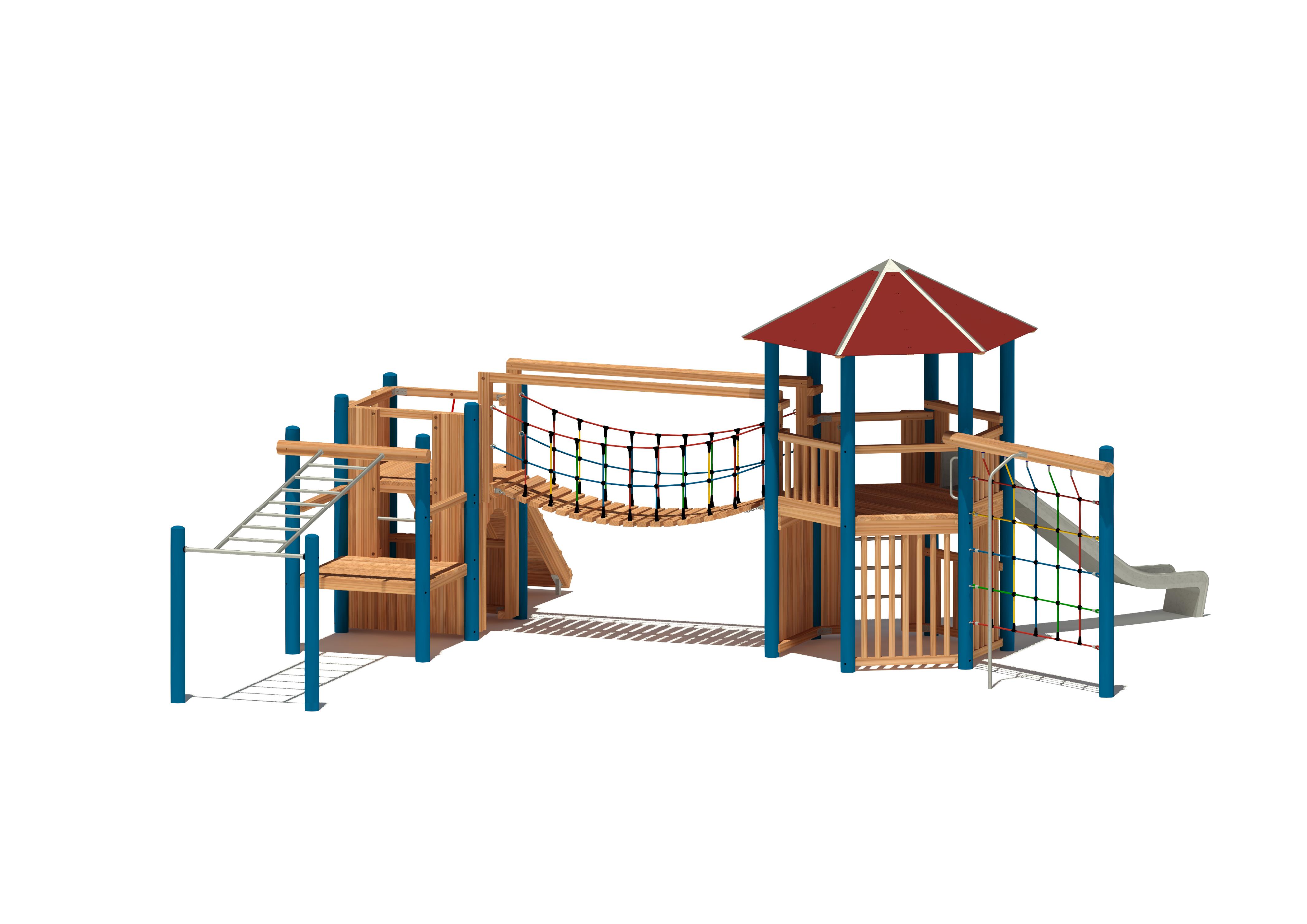

EM-S4-865-G1-KK3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 5 Jahren |
| Platzbedarf: |
Länge:
1219 cm Breite: 1199 cm |
| Gerätegröße: |
Länge:
892 cm Breite: 858 cm Höhe: 390 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
     |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 375 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
18 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,70 m³ |
| Größtes Bauteil: |
Länge:
385 cm Breite: 225 cm Höhe: 245 cm |
| Schwerstes Bauteil: | 750 kg |
| Freie Fallhöhe: | 235 cm |
| Aufprallfläche: | 92,60 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema Seilartikel: |
 |
Standpfosten mit Pfostenschuhen: Rundholz Kiefer mit Kern, kesseldruckimprägniert
° Ø 14 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz Kiefer mit Kern, kesseldruckimprägniert/ Schnittholz Fichte kernfrei, kesseldruckimprägniert/ Halbrundhölzer Kiefer kerngetrennt, kesseldruckimprägniert
° Geländerbohlen, 7,5 x 7,5 cm
° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm
° Halbrundhölzer Ø ca. 10 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm
Bestandteile:
6-Eck-Spielturm (T1): Podesthöhe 150 cm, Außenmaß 220 x 245 cm
> 6-Eck-Pyramidendach, Dachflächen, HPL 10 mm, Metallabdeckleisten und Metallhut, korrosionsbeständig
° Unterkonstruktion: Pfetten 7,5 x 7,5 cm, Sparren 7,5 x 7,5 cm, Schifter 7,5 x 7,5 cm
> Leiteraufstieg [150], seitliche Verkleidungen am Turm, Halbrundhölzer
° Holme 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
> Anbaurutschbahn, seitliche Verkleidungen am Turm, Halbrundhölzer
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> Geländersprossenfüllung
° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingezapft
> senkrechtes Kletternetz [150], Höhe ca. 232 cm, Herkulesmaterial, senkrechte Kletter-/ Rutschstange, schräge Stützstange, Edelstahl
° Netz: Herkulesmaterial Ø 16 mm
° Kletter-/ Rutschstange, Stützstange: Edelstahlrundrohr Ø 33,7 mm
° Querbalken: Rundholz Ø 14 cm
> Geländersprossenfüllung
° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingezapft
> halbhohe Geländersprossenfüllung
° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingezapft
> hohe Geländersprossenfüllung
° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingezapft
> hohe Geländersprossenfüllung
° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingezapft
> hohe Verkleidung, Halbrundhölzer, unter der Brücke
Hängebrücke: Länge ca. 300 cm, Netzgeländer, Herkulesmaterial, seitliche Verkleidungen am Turm, Halbrundhölzer
° Druckaussteifung 9,5 x 9,5 cm, Laufflächenbelag 5,0 x 10,0 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 7,5 x 7,5 cm
° Netzgeländer: Herkulesmaterial Ø 16 mm
° feingliedrige Tragkette: Edelstahl Ø 8 mm, Gelenkbefestigungen: Edelstahl
4-Eck-Spielturm (T2): Podesthöhe 150 cm, Außenmaß 148 x 148 cm
> Rundbogeneingang, Halbrundhölzer, unter der Brücke
> Leiteraufstieg [150], seitliche Verkleidungen am Turm, Halbrundhölzer
° Holme 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
> schräge Rampe [150] mit Haltetau, Herkulesmaterial
° Tau: Herkulesmaterial Ø 18 mm
° Unterzüge 11,5 x 11,5 cm, Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm
° Bodenanker: Stahl, feuerverzinkt
> halbhohe Verkleidung, Halbrundhölzer
4-Eck-Anbauspielturm (T3): Podesthöhe 75 cm, Außenmaß 148 x 148 cm
> Leiteraufstieg [75], Podesthöhe 75 : 150 cm, seitliche Verkleidungen am Turm, Halbrundhölzer
° Holme, 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
> schräge Hangelleiter [150], Höhe ca. 150 : 195 cm, Länge ca. 300 cm, Edelstahl
° Längsrohre: Edelstahlrundrohr Ø 42,4 mm, Sprossen: Edelstahlrundrohr Ø 33,7 mm
° Querbalken: Rundholz Ø 14 cm
Bauserie 4
BAUKASTEN: Unsere Bauserie 4 ist ein modulares Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Alle Eckverbindungen von Podest- und Geländerrahmen führen wir in Schlitz-Zapfenkonstruktion aus. Die Befestigung erfolgt mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend. Die Standpfosten sind außen durchgehend und im Falle eines Austausches leicht zugänglich.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Dank der massiven Bauweise können hier große Spielkombinationen mit großflächigen Podesten gebaut werden - ideal für den Einsatz auf hoch frequentierten Spielplätzen oder Schulen. Spieltürme bzw. -podeste mit platzsparenden 3-Eck-Wendelaufstiegen bieten auch Kindergartenkindern einen leicht zu bewältigenden Aufgang.
BESONDERHEITEN: Beim 6-Eck-Spielturm mit Mittelpfosten kann mit einem Wendelaufstieg eine Rutscheinstiegshöhe von 450 cm erreicht werden. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne auf die Bauserie 4 zurückgegriffen. Hohe, massive Spieltürme bis hin zu Pyramidentürmen können in dieser Serie optimal umgesetzt werden.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Verschiedene Verkleidungsstile bieten viele Möglichkeiten für die individuelle Gestaltung.
