EM-K4-8610-G1-KK3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Klettern |
| Bauserien: |
 |
| Einsatzbereich: |
  |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 4 Jahren |
| Platzbedarf: |
Länge:
949 cm Breite: 774 cm |
| Gerätegröße: |
Länge:
593 cm Breite: 461 cm Höhe: 376 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
     |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 170 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
10 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,48 m³ |
| Größtes Bauteil: |
Länge:
375 cm Breite: 225 cm Höhe: 245 cm |
| Schwerstes Bauteil: | 600 kg |
| Freie Fallhöhe: | 150 cm |
| Aufprallfläche: | 45,80 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema Seilartikel: |
  |
| Farbschema Klettergriffe: |
  |
Standpfosten mit Pfostenschuhen: Rundholz Kiefer mit Kern, kesseldruckimprägniert
° Ø 14 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz Kiefer mit Kern, kesseldruckimprägniert/ Schnittholz Fichte kernfrei, kesseldruckimprägniert/ Halbrundhölzer Kiefer kerngetrennt, kesseldruckimprägniert
° Geländerbohlen, 7,5 x 7,5 cm
° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm
° Halbrundhölzer Ø ca. 10 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm
Bestandteile:

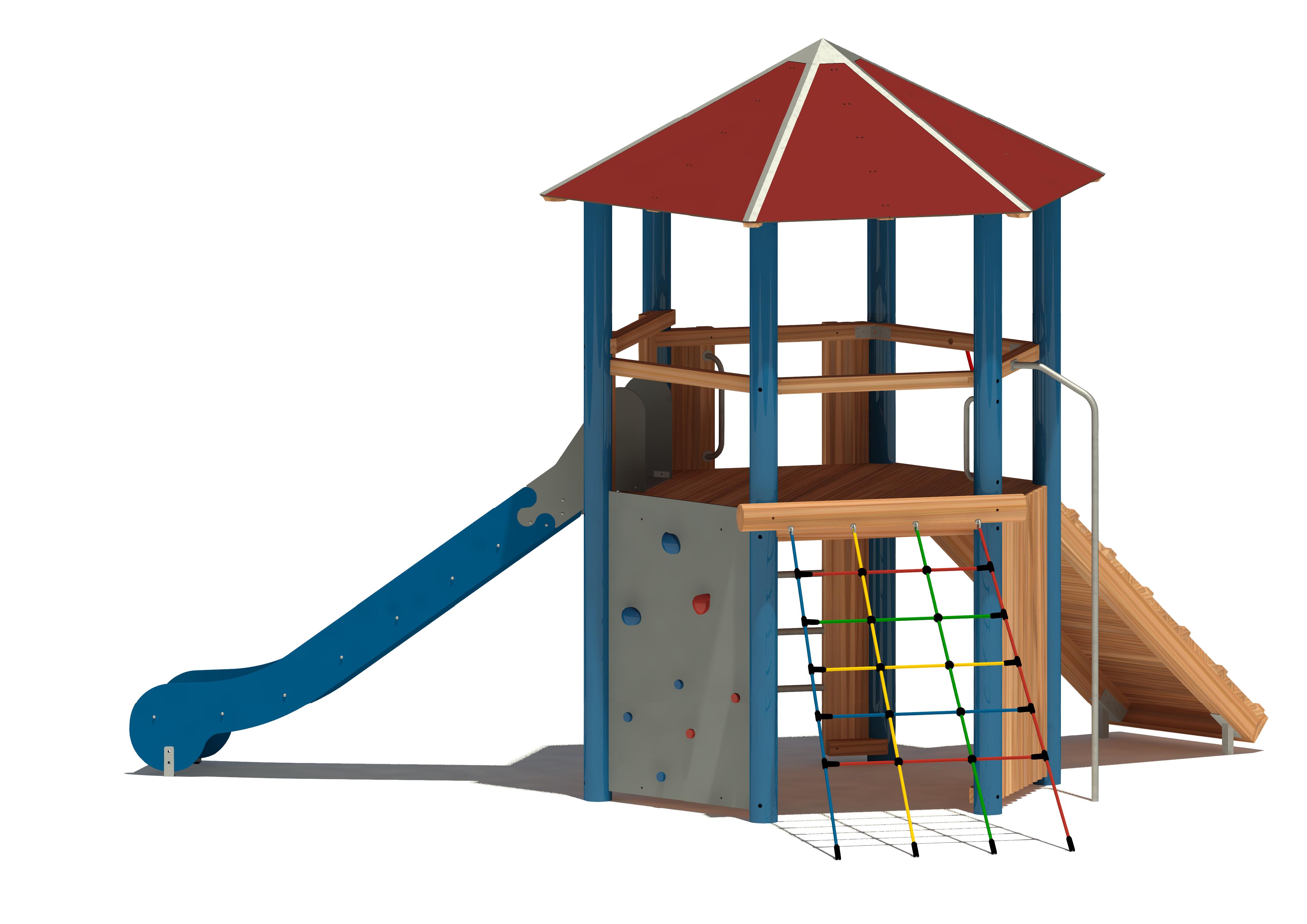

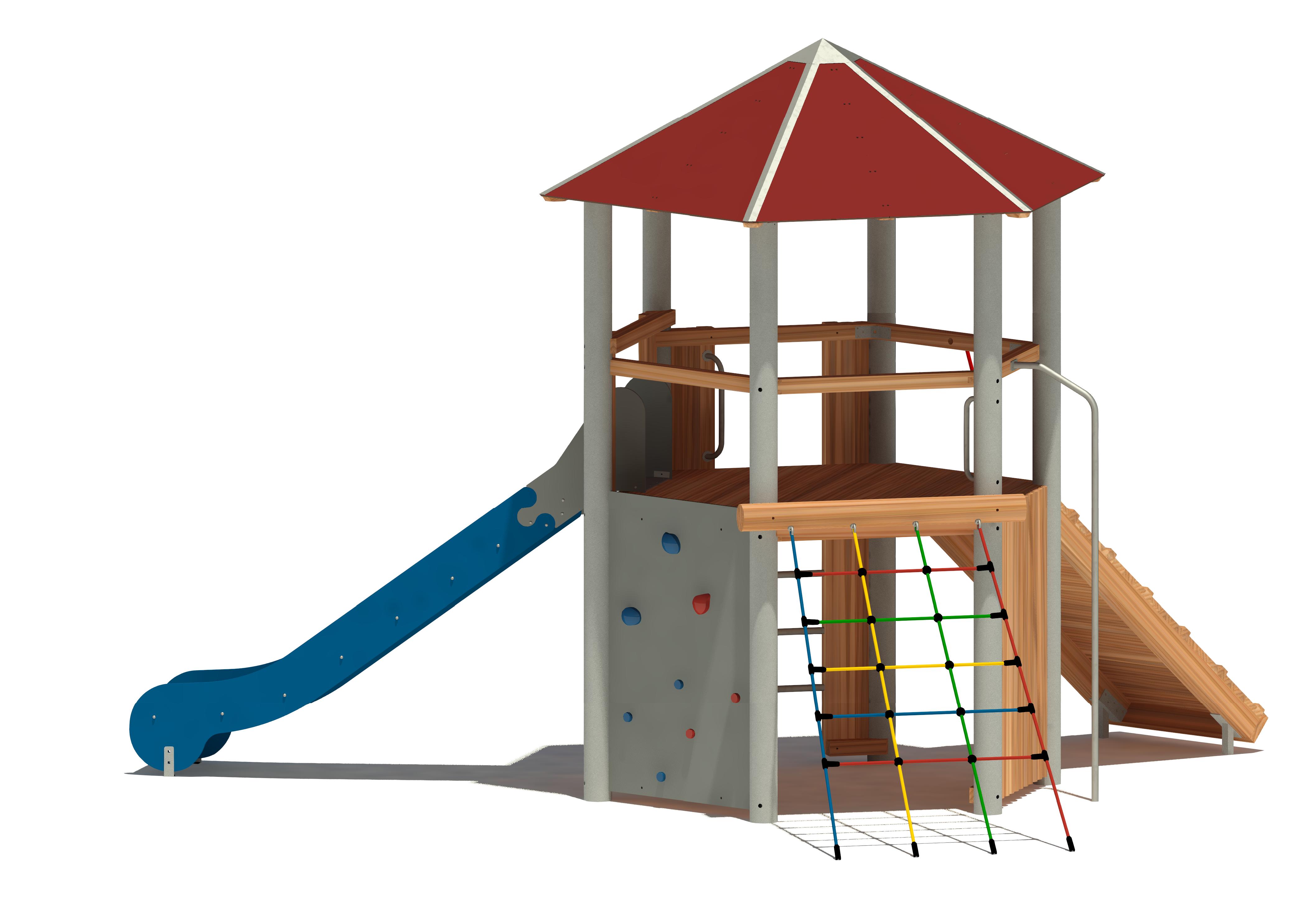

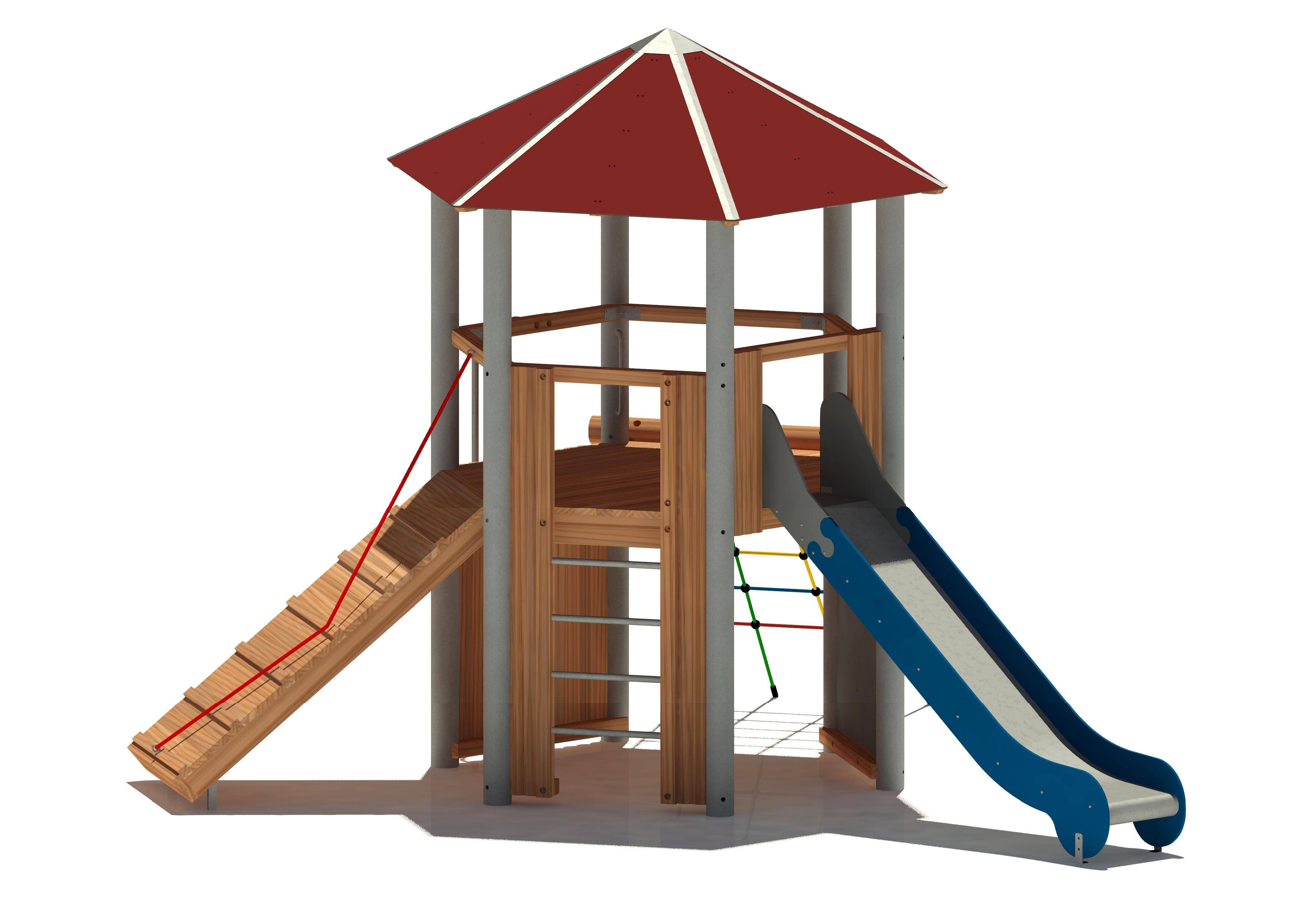

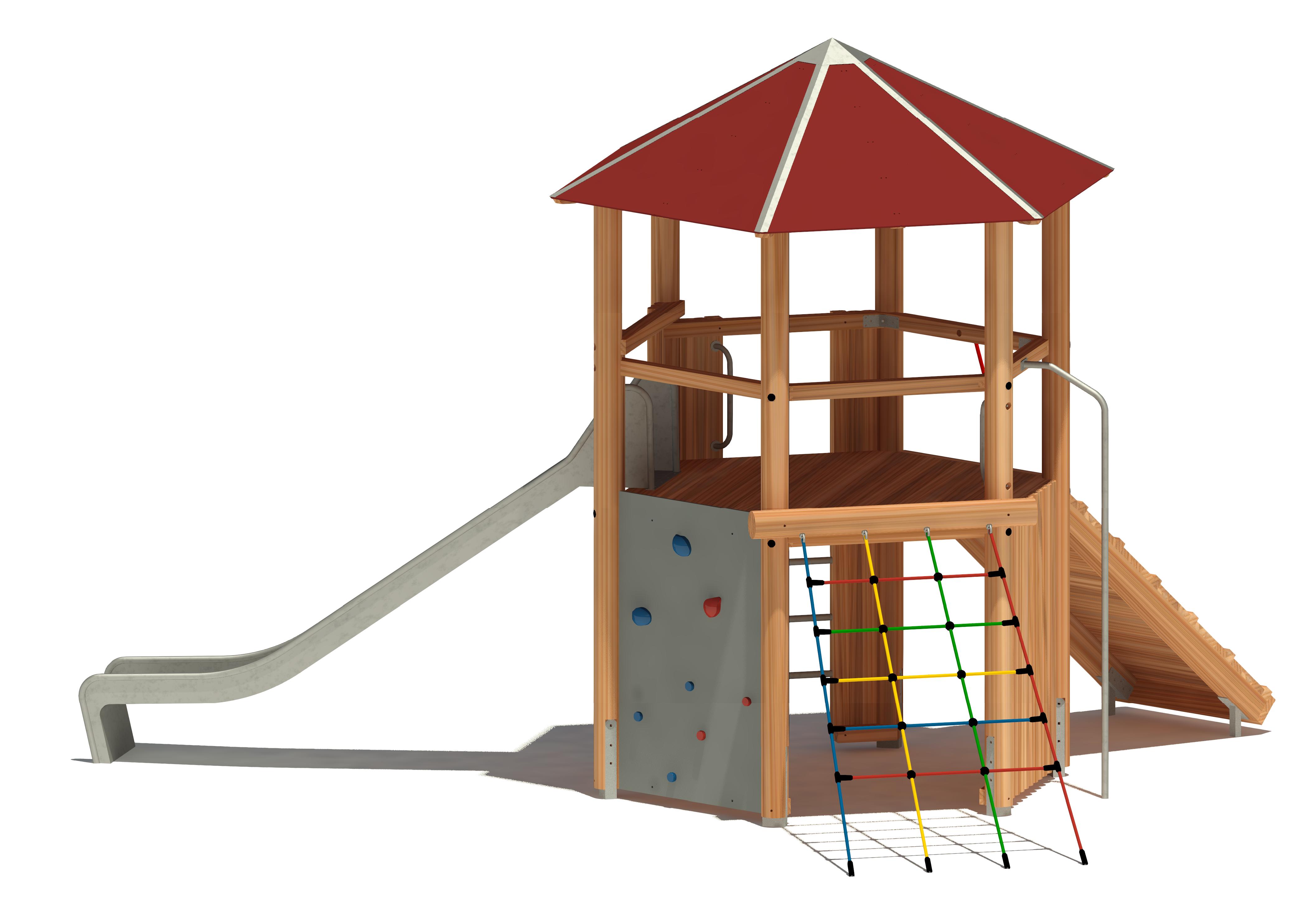

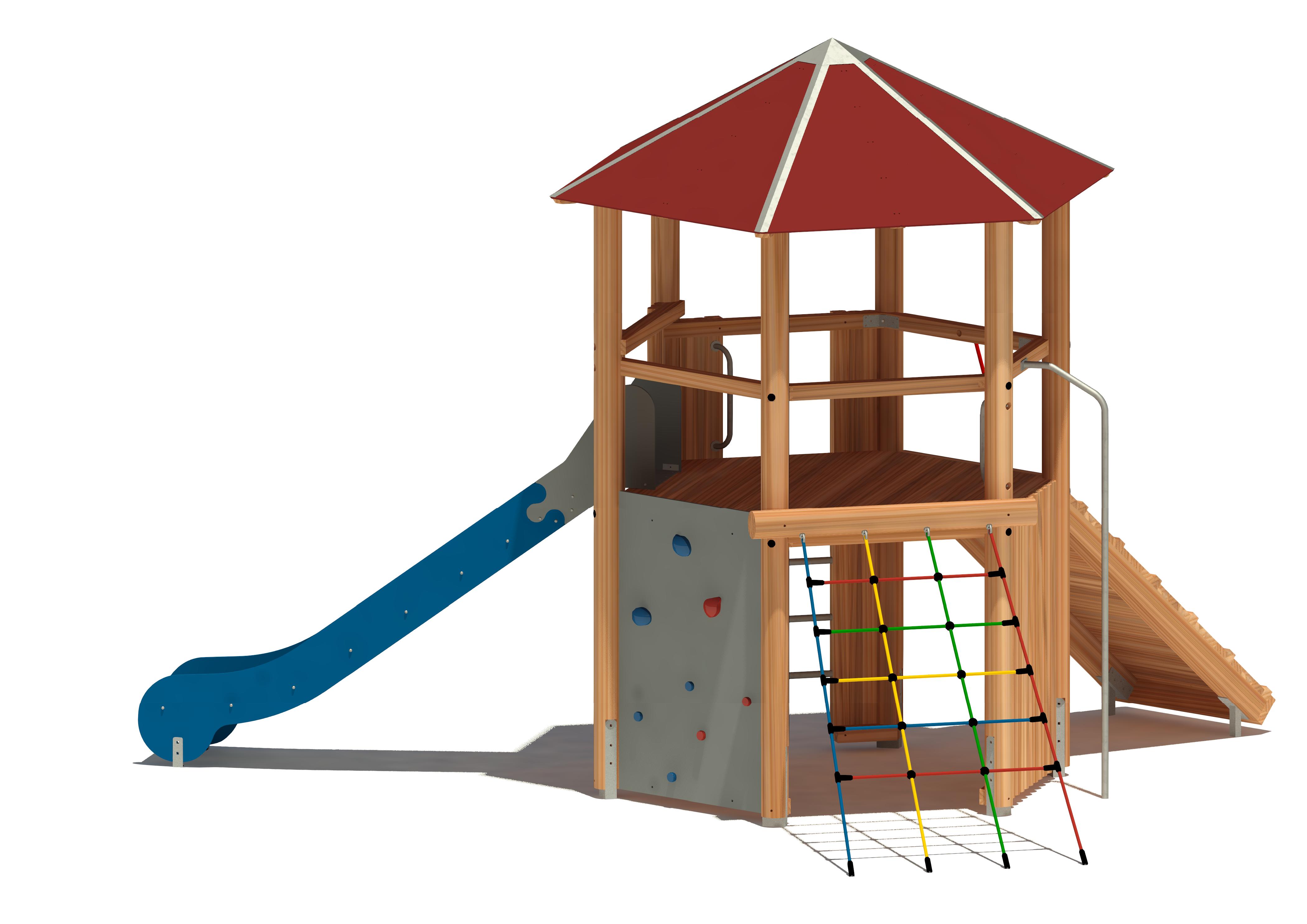

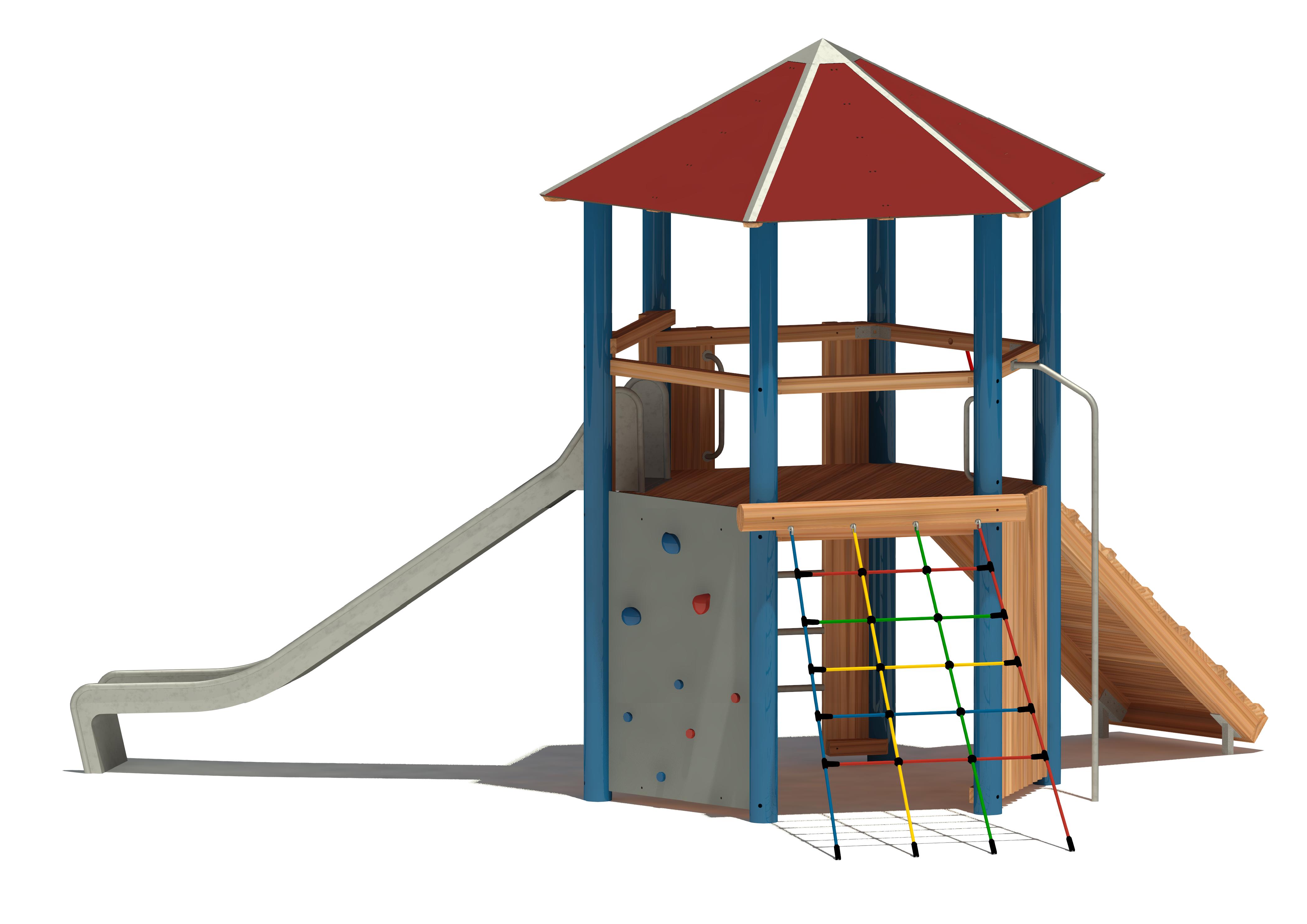

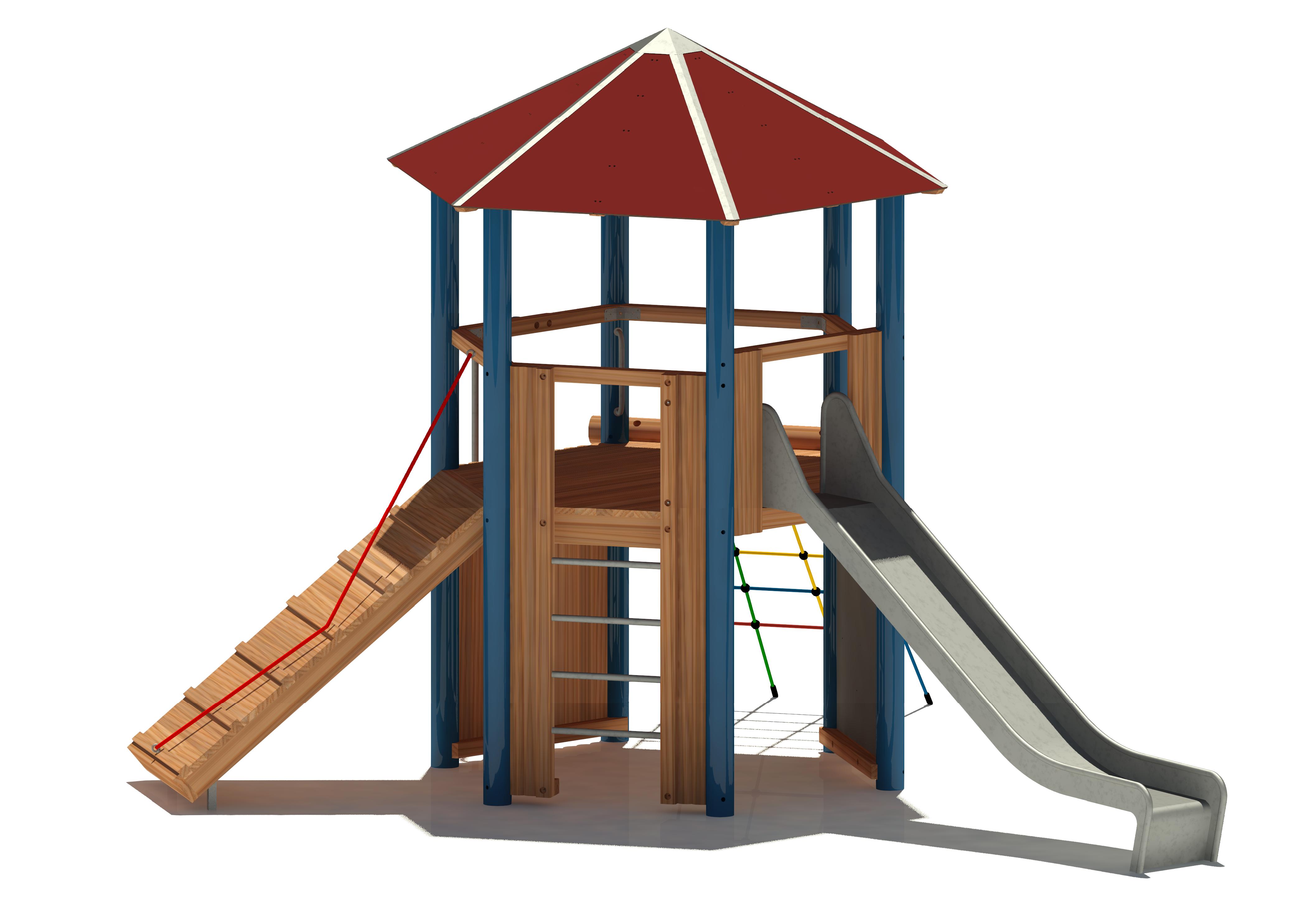

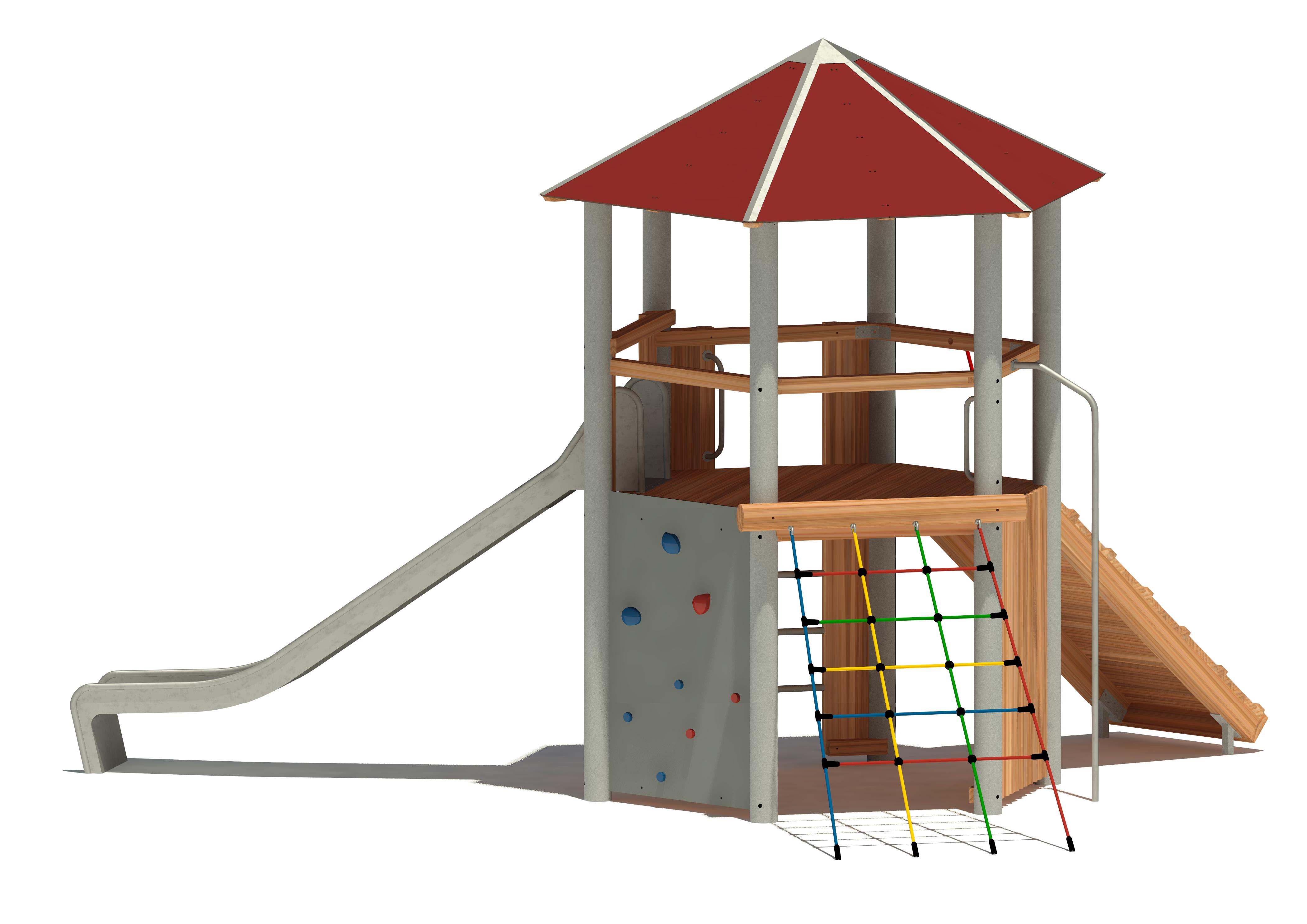

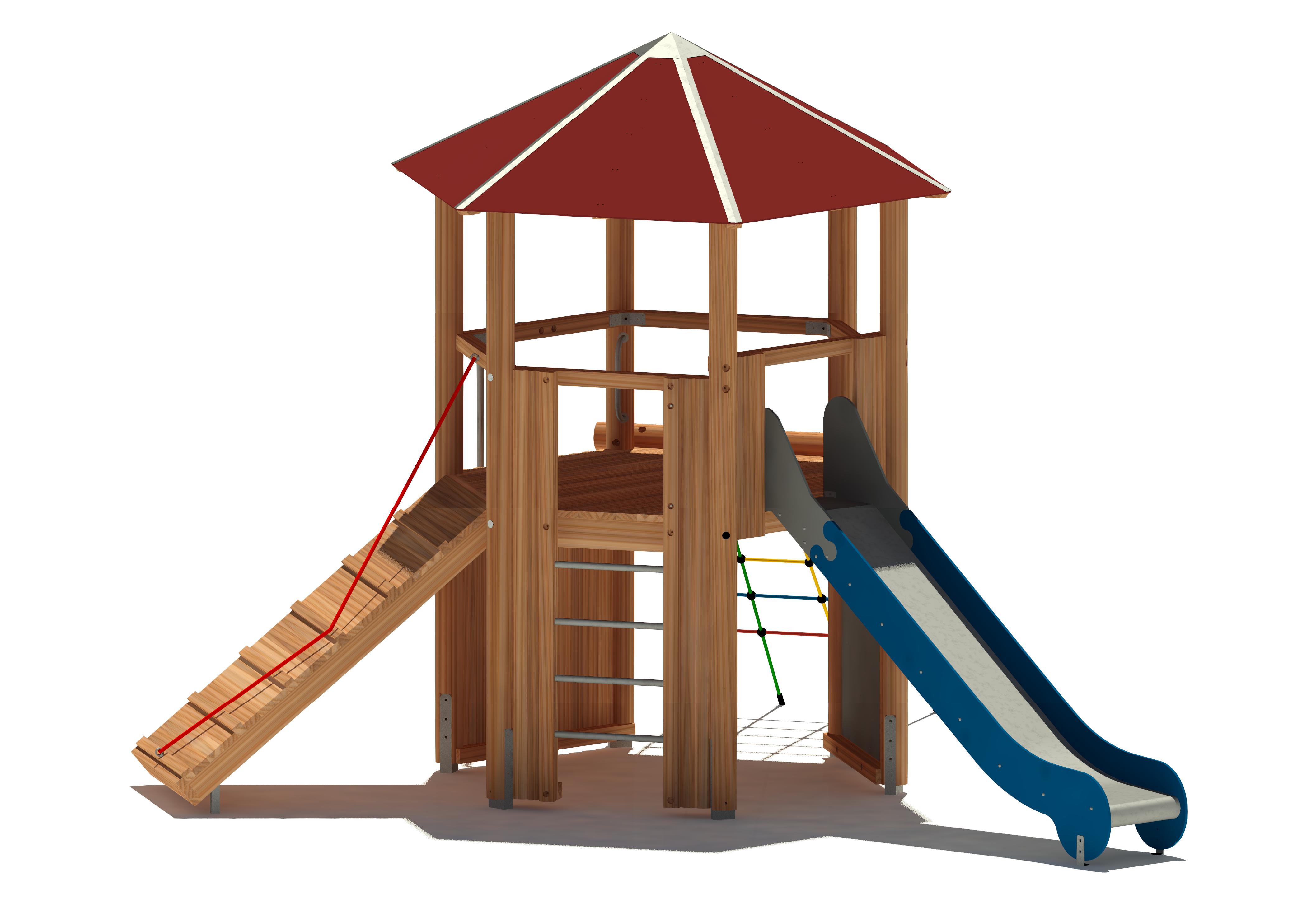

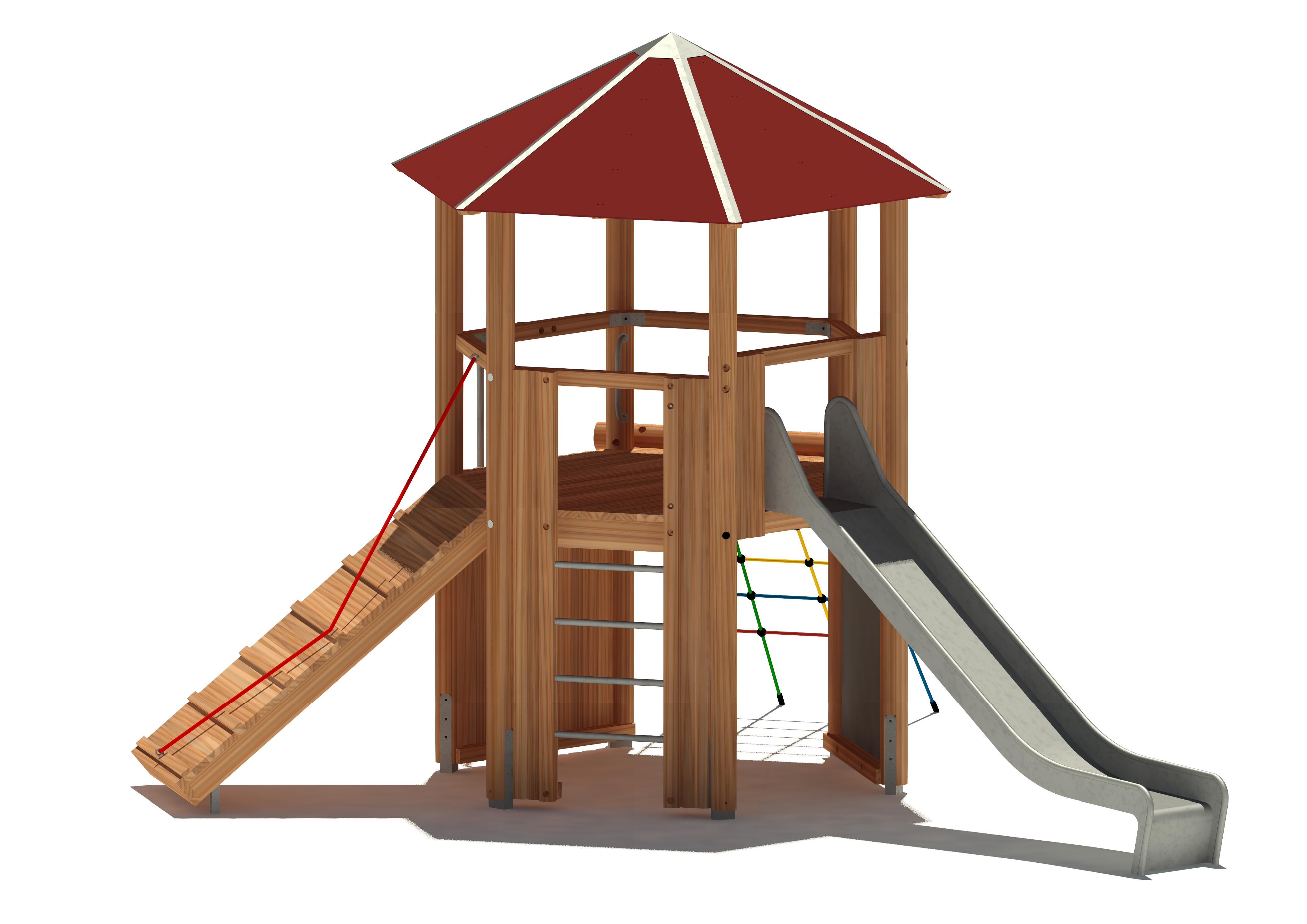

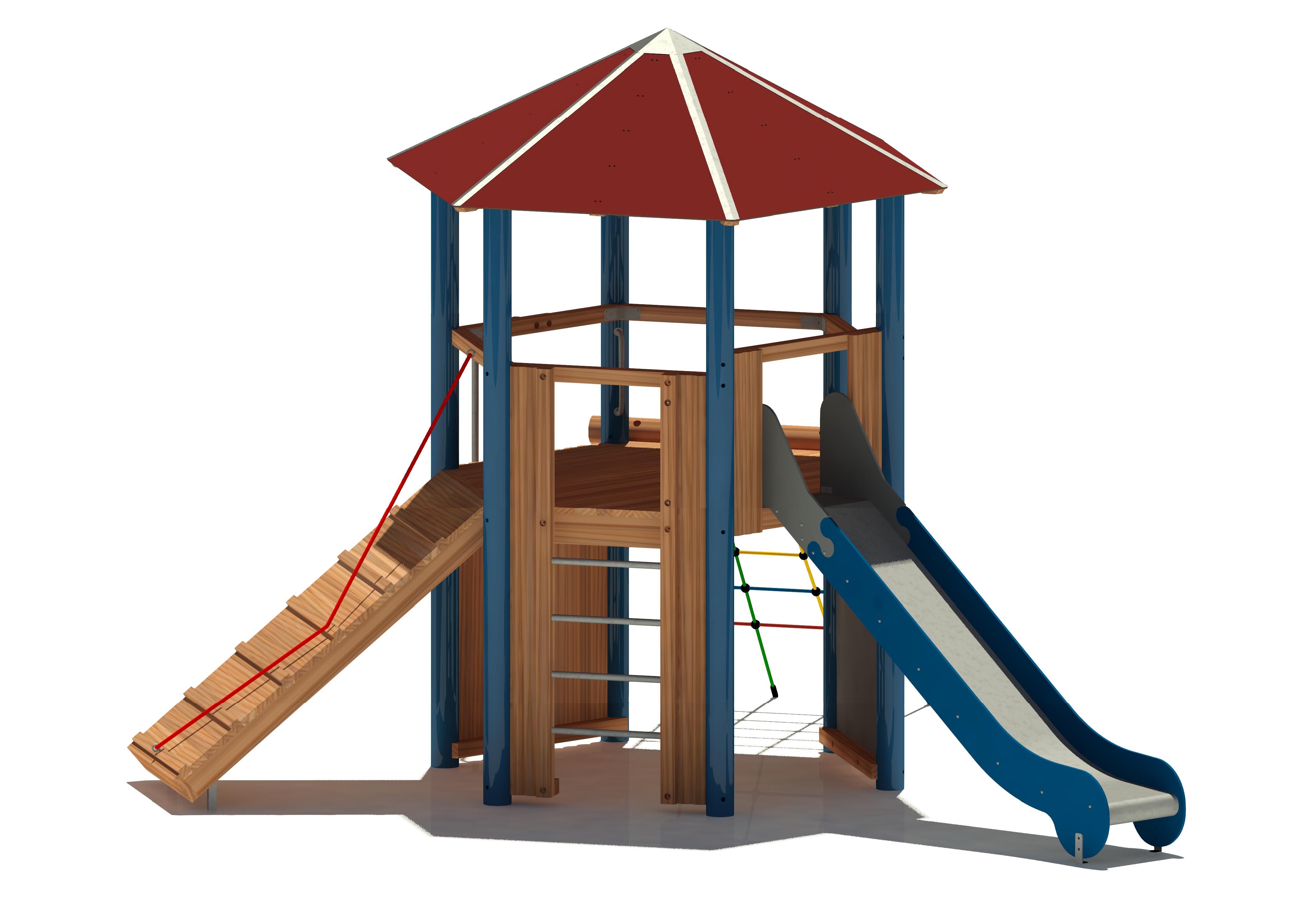

6-Eck-Spielturm, Podesthöhe 150 cm, Aussenmaß 220 x 245 cm
> 6-Eck-Pyramidendach, Dachflächen, HPL 10 mm, Metallabdeckleisten und Metallhut, korrosionsbeständig
° Unterkonstruktion: Pfetten 7,5 x 7,5 cm, Sparren 7,5 x 7,5 cm, Schifter 7,5 x 7,5 cm
> Kletterwand [150], HPL 15 mm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> Anbaurutschbahn, seitliche Verkleidungen am Turm, Halbrundhölzer
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> Leiteraufstieg [150]
° Holme 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
seitliche Verkleidungen am Turm, Halbrundhölzer
> schräge Rampe [150] mit Haltetau, Herkulesmaterial
° Tau: Herkulesmaterial Ø 18 mm
° Unterzüge 11,5 x 11,5 cm, Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm
° Bodenanker: Stahl, feuerverzinkt
> senkrechte Kletter-/ Rutschstange [150], Edelstahl
° Edelstahlrundrohr Ø 33,7 mm
> schräges Kletternetz „trapezförmig“ [150], Herkulesmaterial
° Netz: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
> hohe Verkleidung, Halbrundhölzer
Bauserie 4
BAUKASTEN: Unsere Bauserie 4 ist ein modulares Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Alle Eckverbindungen von Podest- und Geländerrahmen führen wir in Schlitz-Zapfenkonstruktion aus. Die Befestigung erfolgt mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend. Die Standpfosten sind außen durchgehend und im Falle eines Austausches leicht zugänglich.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Dank der massiven Bauweise können hier große Spielkombinationen mit großflächigen Podesten gebaut werden - ideal für den Einsatz auf hoch frequentierten Spielplätzen oder Schulen. Spieltürme bzw. -podeste mit platzsparenden 3-Eck-Wendelaufstiegen bieten auch Kindergartenkindern einen leicht zu bewältigenden Aufgang.
BESONDERHEITEN: Beim 6-Eck-Spielturm mit Mittelpfosten kann mit einem Wendelaufstieg eine Rutscheinstiegshöhe von 450 cm erreicht werden. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne auf die Bauserie 4 zurückgegriffen. Hohe, massive Spieltürme bis hin zu Pyramidentürmen können in dieser Serie optimal umgesetzt werden.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Verschiedene Verkleidungsstile bieten viele Möglichkeiten für die individuelle Gestaltung.
