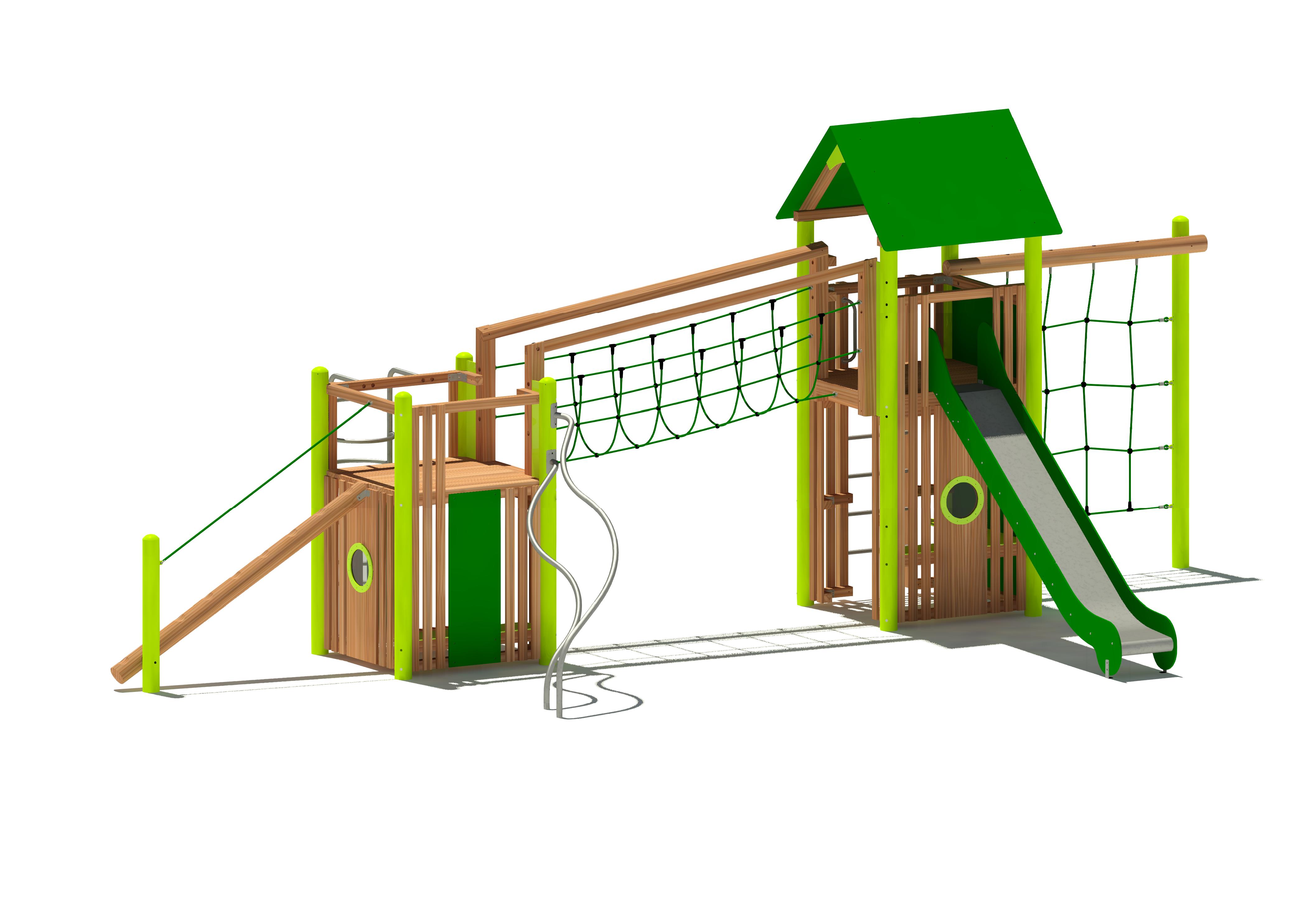

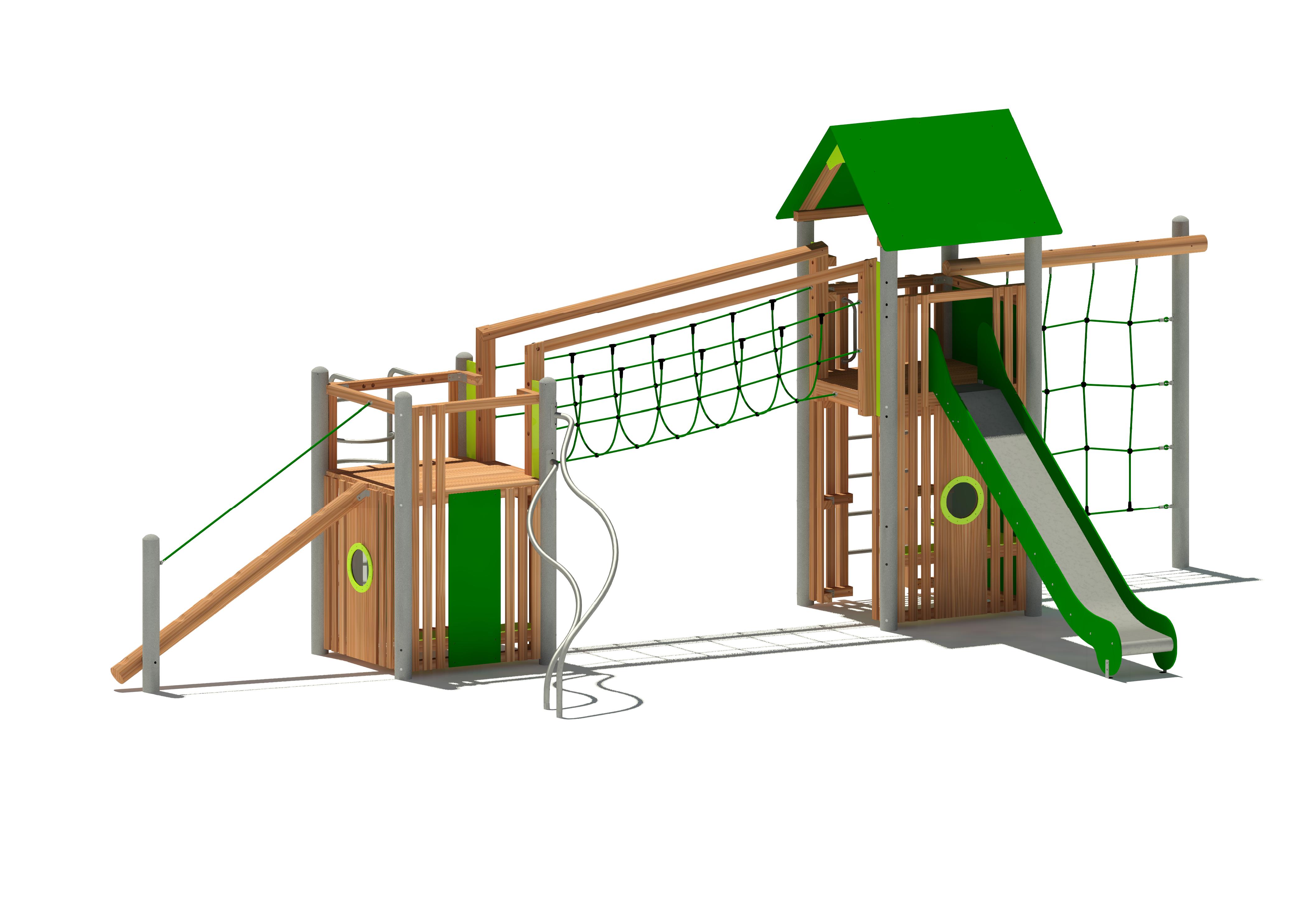

EM-S4-8231-G1-KK3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 5 Jahren |
| Verkleidungsstil: | Vertico |
| Platzbedarf: |
Länge:
1452 cm Breite: 955 cm |
| Gerätegröße: |
Länge:
1044 cm Breite: 584 cm Höhe: 401 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
      |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 350 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
14 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,98 m³ |
| Größtes Bauteil: |
Länge:
475 cm Breite: 175 cm Höhe: 165 cm |
| Schwerstes Bauteil: | 550 kg |
| Freie Fallhöhe: | 272 cm |
| Aufprallfläche: | 89,50 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
  |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
  |
Standpfosten mit Pfostenschuhen: Rundholz Kiefer mit Kern, kesseldruckimprägniert
° Ø 14 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz Kiefer mit Kern, kesseldruckimprägniert/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen, 7,5 x 7,5 cm
° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 190 cm
Verkleidungsstil „Vertico“ [VE…]: HPL 10 mm, Makrolon 5 mm, Brettschalung 2,5 x 7,4 cm
Bestandteile:
4-Eck-Spielturm (T1): Podesthöhe 190 cm, Aussenmaß 150 x 150 cm
> 4-Eck-Giebeldach, Dachflächen, Giebelverkleidung, HPL 10 mm
° Unterkonstruktion: Sparren 7,5 x 7,5 cm, First 7,5 x 7,5 cm
> Leiteraufstieg [190]
° Holme 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
seitliche Verkleidungen am Turm „Vertico“
> senkrechtes „HipHop“-Netz [190], Höhe ca. 272 cm, Herkulesmaterial, schräge Stützstange, Edelstahl
° Netz: Herkulesmaterial Ø 16 mm
° Stützstange: Edelstahlrundrohr Ø 33,7 mm
° Querholz: Rundholz Ø 14 cm
> Kletterwand [190], Höhe ca. 260 cm, HPL 15 mm
° Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> Anbaurutschbahn, seitliche Verkleidungen am Turm „Vertico“
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> hohe Verkleidung „Vertico“ [VE024]
> 2-seitige Jugend-Ecksitzbank, HPL 10 mm
° Unterzüge Sitzplatten 9,5 x 9,5 cm
> Eingangsverkleidung „Vertico“, unter der Brücke
schräge Seilgeländerbrücke: Länge ca. 300 cm, Netzgeländer, Herkulesmaterial
° Podesthöhe 190 : 150 cm
° Druckaussteifung 9,5 x 9,5 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 7,5 x 7,5 cm
° Netzgeländer: Herkulesmaterial Ø 16 mm
seitliche Verkleidungen am Turm, HPL 10 mm
4-Eck-Spielturm (T2): Podesthöhe 150 cm, Aussenmaß 150 x 150 cm
> Eingangsverkleidung „Vertico“, unter der Brücke
> Kurvenrutschgeländer [150], Edelstahl
° Edelstahlrundrohr Ø 48,3 mm
Öffnungsbegrenzung „Vertico“
> schräger Steigstamm [150] mit Trittkerben und Haltetau, Herkulesmaterial
° Tau: Herkulesmaterial Ø 18 mm
° Steigstamm: Rundholz kernfrei Ø 16 cm
> Ringeaufstieg [150], Ringdurchmesser ca. 55 cm, Edelstahl, Öffnungsbegrenzung „Vertico“
° Standrohr: Edelstahlrundrohr Ø 42,4 mm, Ringe: Edelstahlrundrohr Ø 33,7 mm
> hohe Verkleidung „Vertico“ [VE021]
> Sitzbank „Vertico“ [VE050]
> hohe Verkleidung „Vertico“ [VE024]
> hohe Verkleidung „Vertico“ [VE021]
Bauserie 4
BAUKASTEN: Unsere Bauserie 4 ist ein modulares Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Alle Eckverbindungen von Podest- und Geländerrahmen führen wir in Schlitz-Zapfenkonstruktion aus. Die Befestigung erfolgt mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend. Die Standpfosten sind außen durchgehend und im Falle eines Austausches leicht zugänglich.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Dank der massiven Bauweise können hier große Spielkombinationen mit großflächigen Podesten gebaut werden - ideal für den Einsatz auf hoch frequentierten Spielplätzen oder Schulen. Spieltürme bzw. -podeste mit platzsparenden 3-Eck-Wendelaufstiegen bieten auch Kindergartenkindern einen leicht zu bewältigenden Aufgang.
BESONDERHEITEN: Beim 6-Eck-Spielturm mit Mittelpfosten kann mit einem Wendelaufstieg eine Rutscheinstiegshöhe von 450 cm erreicht werden. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne auf die Bauserie 4 zurückgegriffen. Hohe, massive Spieltürme bis hin zu Pyramidentürmen können in dieser Serie optimal umgesetzt werden.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Verschiedene Verkleidungsstile bieten viele Möglichkeiten für die individuelle Gestaltung.
