EM-S1-9390-G1-F3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 5 Jahren |
| Platzbedarf: |
Länge:
1027 cm Breite: 916 cm |
| Gerätegröße: |
Länge:
638 cm Breite: 525 cm Höhe: 398 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
       |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 180 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
13 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,69 m³ |
| Größtes Bauteil: |
Länge:
485 cm Breite: 225 cm Höhe: 215 cm |
| Schwerstes Bauteil: | 750 kg |
| Freie Fallhöhe: | 270 cm |
| Aufprallfläche: | 53,70 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
  |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
  |
Downloads
Standpfosten mit Pfostenschuhen: Kantholz Fichte kernfrei, kesseldruckimprägniert
° 11,5 x 11,5 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Schnittholz/ Rundholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen 4,5 x 15,4 cm
° Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Zangen 4,5 x 15,4 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 190 cm
Verkleidungsstil „Caro“ [CA…]: HPL 10 mm, Brettschalung 2,5 x 16,0 cm
Bestandteile:

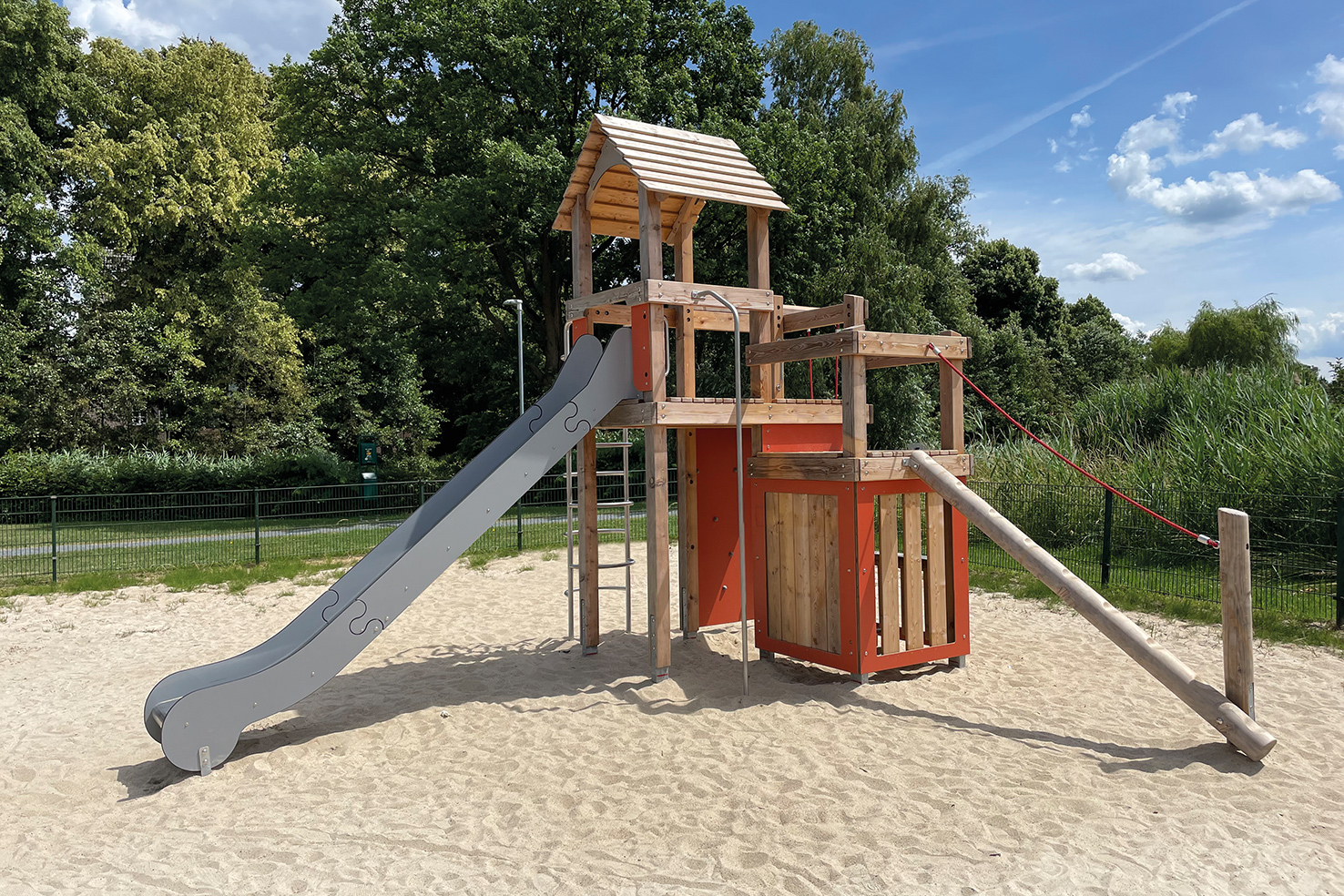

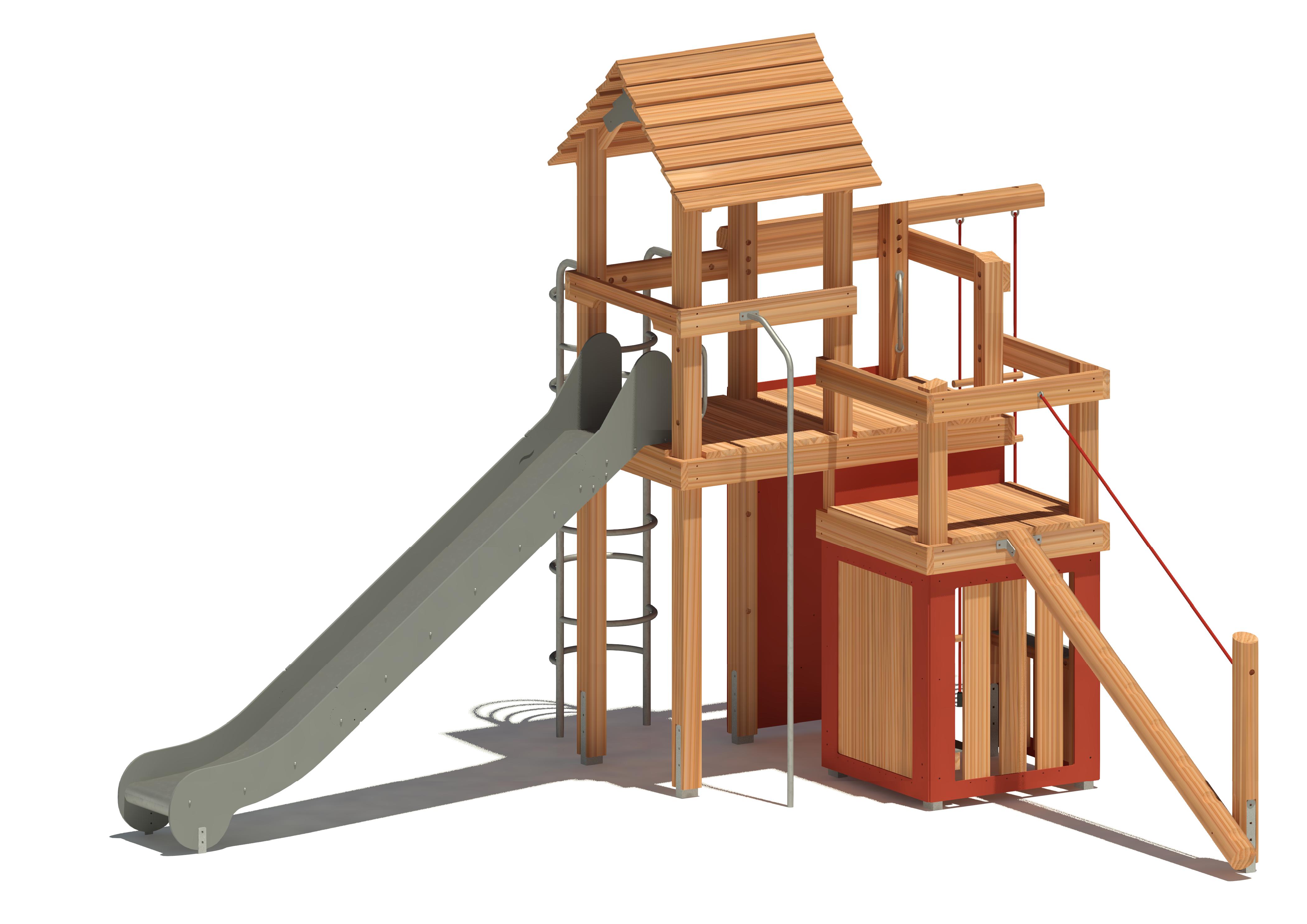

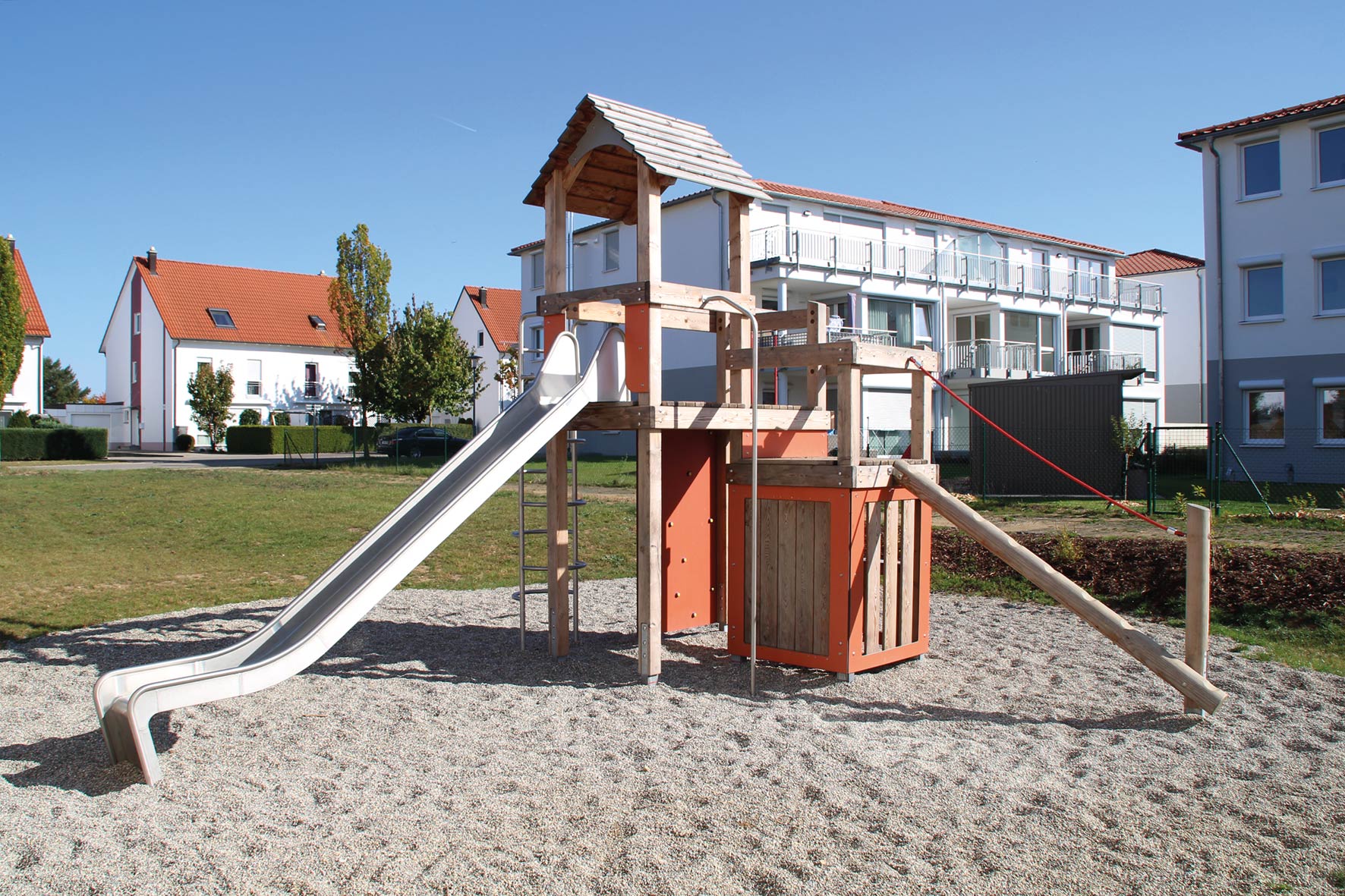

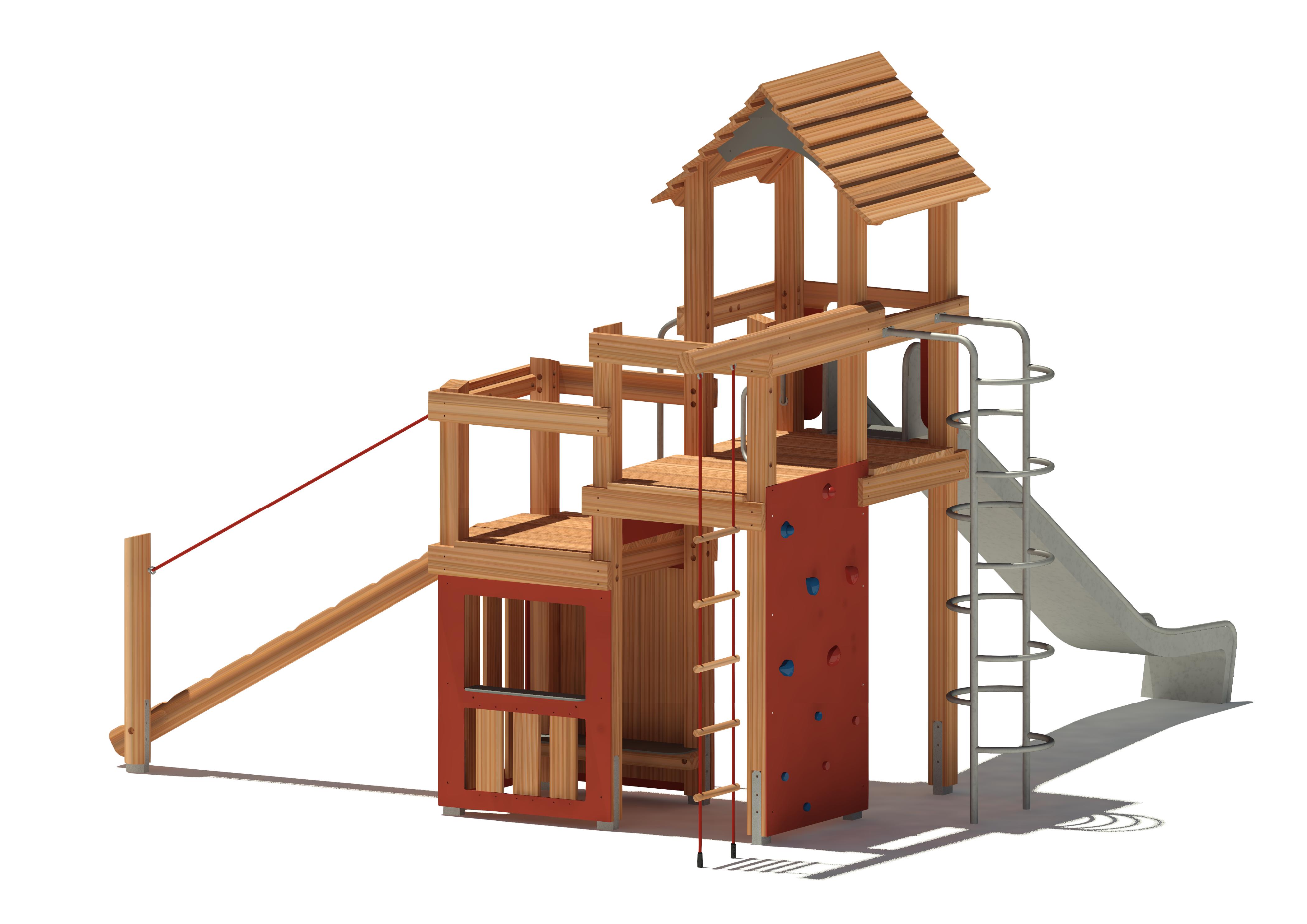

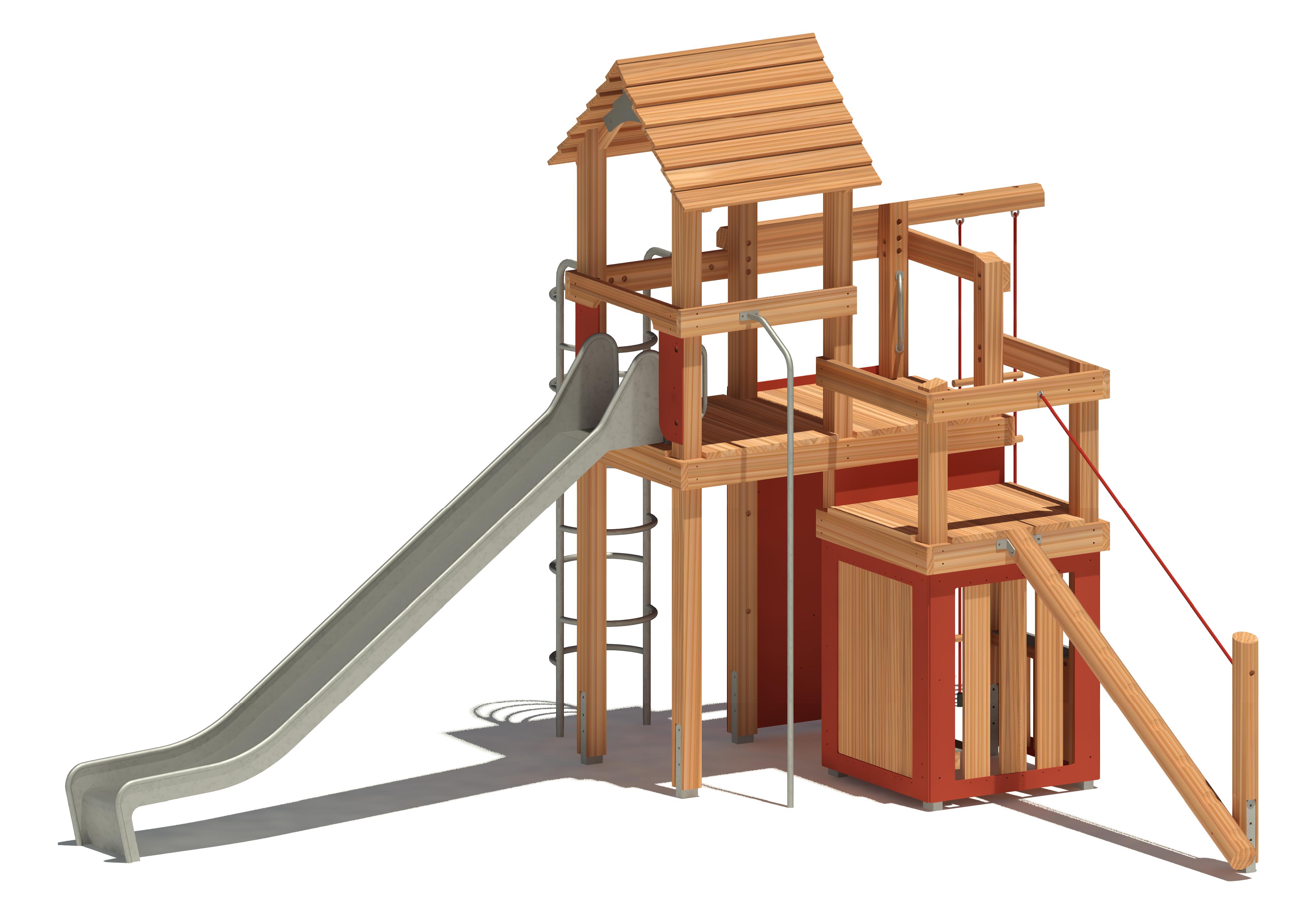

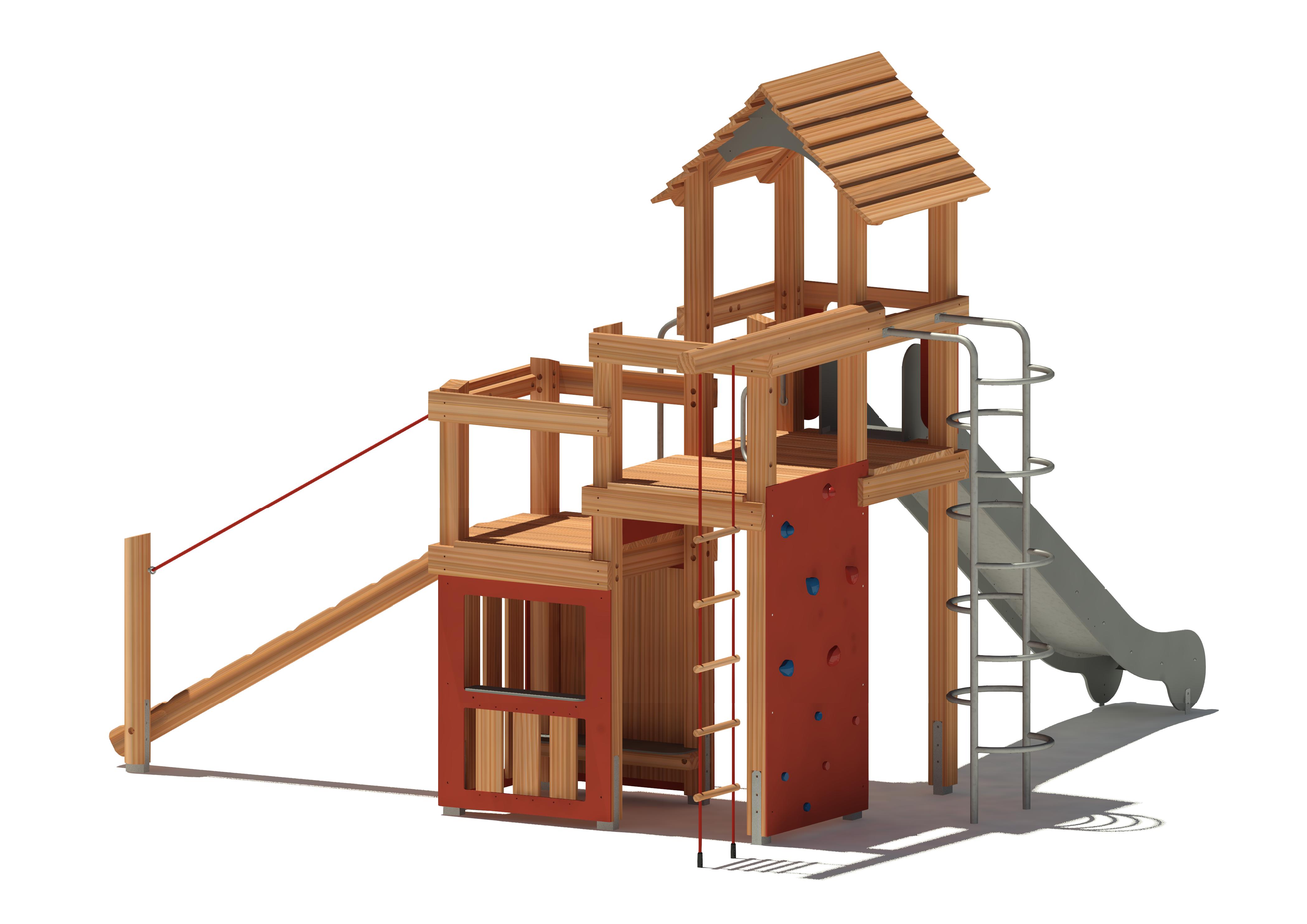

4-Eck-Spielturm (T1): 2 Raster, Podesthöhe 190 cm, Außenmaß 116 x 212 cm
> Giebeldach, Dachflächen Stülpschalung, Giebelverkleidung, HPL 10 mm
° Stülpschalung 2,5 x 16 cm, Unterkonstruktion: Sparren 5,0 x 10,0 cm, First 7,5 x 7,5 cm
> senkrechte Kletter-/ Rutschstange [190], Edelstahl
° Edelstahlrundrohr Ø 33,7 mm
> Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> Ringeaufstieg [190], Ringdurchmesser ca. 55 cm, Edelstahl
° Standrohr: Edelstahlrundrohr Ø 42,4 mm, Ringe: Edelstahlrundrohr Ø 33,7 mm

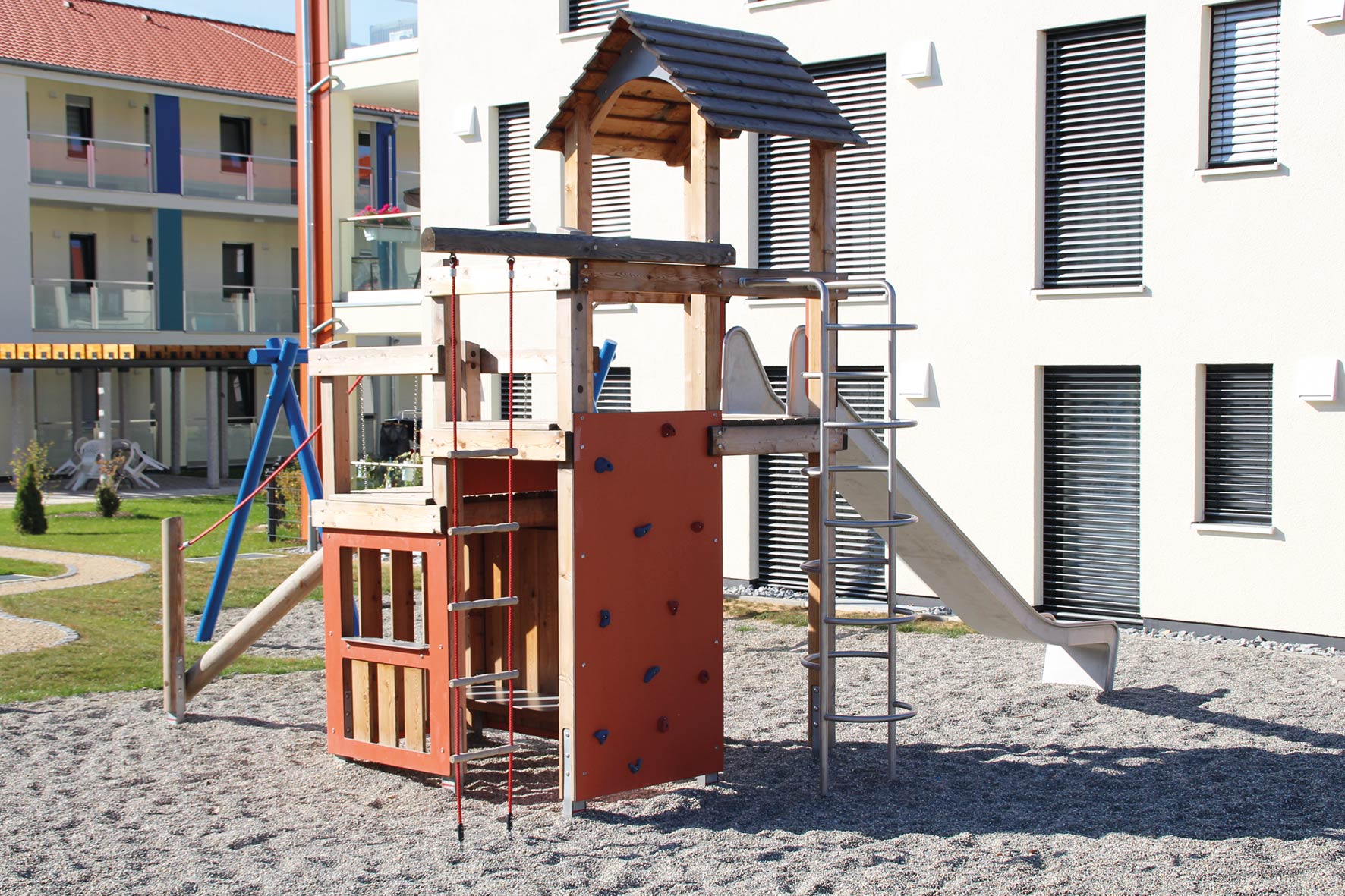

> Kletterwand [190], HPL 10 mm
° Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade

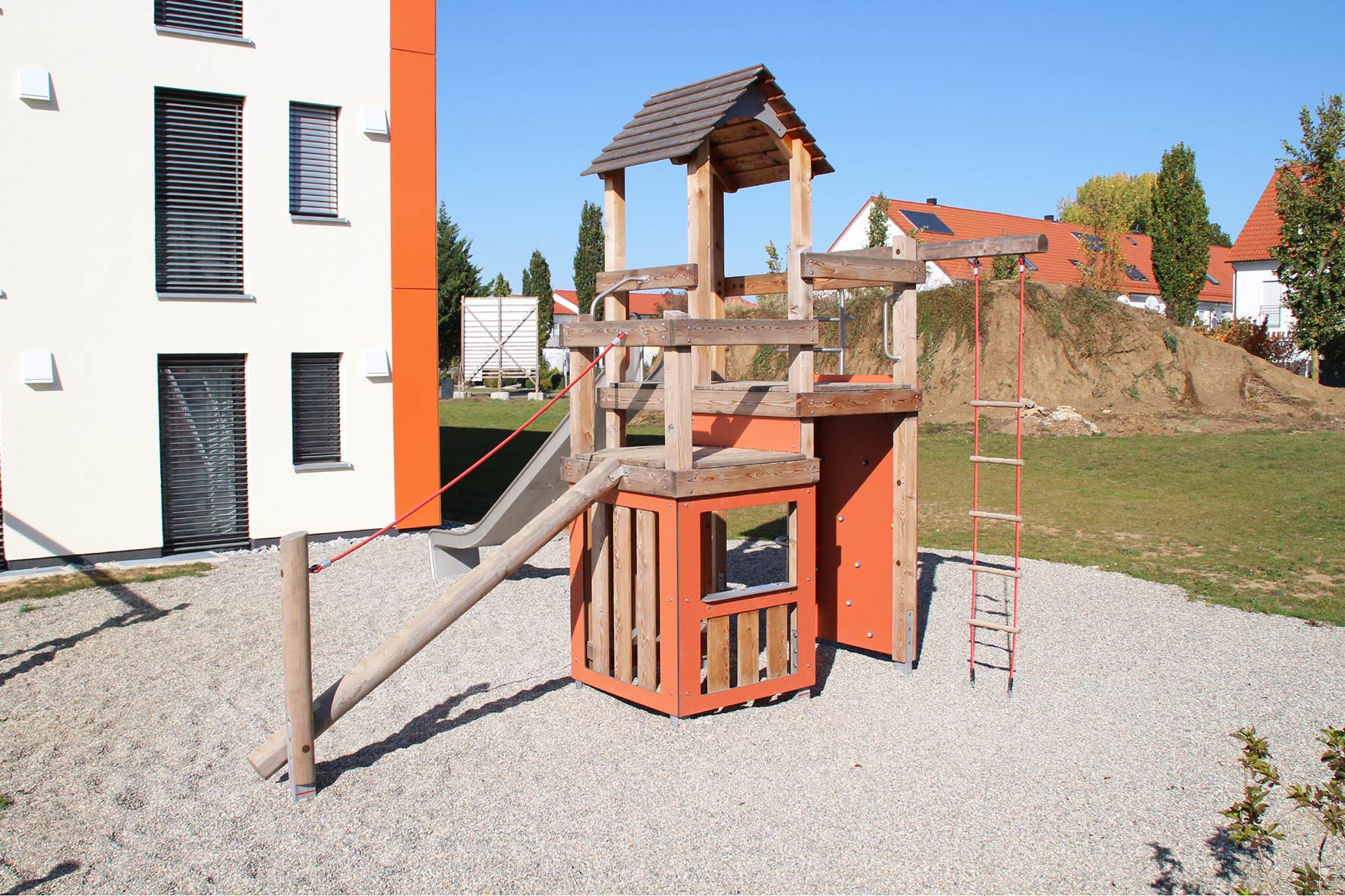

> Strickleiter [190], Herkulesmaterial
° Sprossen: Hartholz, Taue: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
° Querholz 11,5 x 11,5 cm
4-Eck-Anbauspielturm (T2): Podesthöhe 150 cm, Außenmaß 116 x 116 cm
> schräger Steigstamm [150] mit Trittkerben und Haltetau, Herkulesmaterial
° Tau: Herkulesmaterial Ø 18 mm
° Steigstamm/ Standpfosten: Rundholz Ø 16/ 14 cm
> hohe Verkleidung, Theke „Caro“ [CA071]
> hohe Verkleidung „Caro“ [CA021]
> hohe Verkleidung „Caro“ [CA020]
> Sitzbank „Caro“ [CA050]
Bauserie 1
BAUKASTEN: Unsere Bauserie 1 ist ein modulares Gerätesystem, mit dem sich aus Basis-Spieltürmen und einer breiten Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Die vielen Balancier- und Kletteranbauteile und die verschieden anspruchsvollen Brücken lassen abwechslungsreiche Kletter-Balancieranlagen entstehen. In Kombination mit Rutschen und Rollenspielelementen entstehen hier multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Die Bauform beruht auf Standpfosten mit Vierkant Querschnitt, verbunden mit einer soliden Zangenkonstruktion unterhalb der Podestflächen am Turm.
MATERIAL: Standpfosten und Hauptkomponenten sind überwiegend aus Holz gefertigt. Je nach Exposition der Anlage verwenden wir naturbelassene Lärche oder kesseldruckimprägnierte Fichte.
EINSATZ (ORT,SPEZIALITÄTEN): Der Baukasten der Serie 1 bietet eine Fülle an Spielfunktionen, Kombinations- und Erweiterungsmöglichkeiten, so dass Sie damit kleinere oder auch größere Spielflächen individuell ausstatten können. Ideal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Aufgrund der quadratischen Querschnitte eignet sich diese Serie ideal dazu, größere Verkleidungselemente und Motivplatten an den Turmseiten anzubringen, oder die Anlage zum Beispiel an eine vorhandene Wand anzubauen. Die großflächigen Podeste halten höchstem Spieldruck stand. Durch ein Aneinanderreihen von mehreren Podestrastern können große Spielplattformen entstehen. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne wegen der guten Variabilität der Podestgröße und Gerätehöhe auf diese ursprüngliche Serie 1 zurückgegriffen.
OPTIK: Optisch gerade, kubisch.
