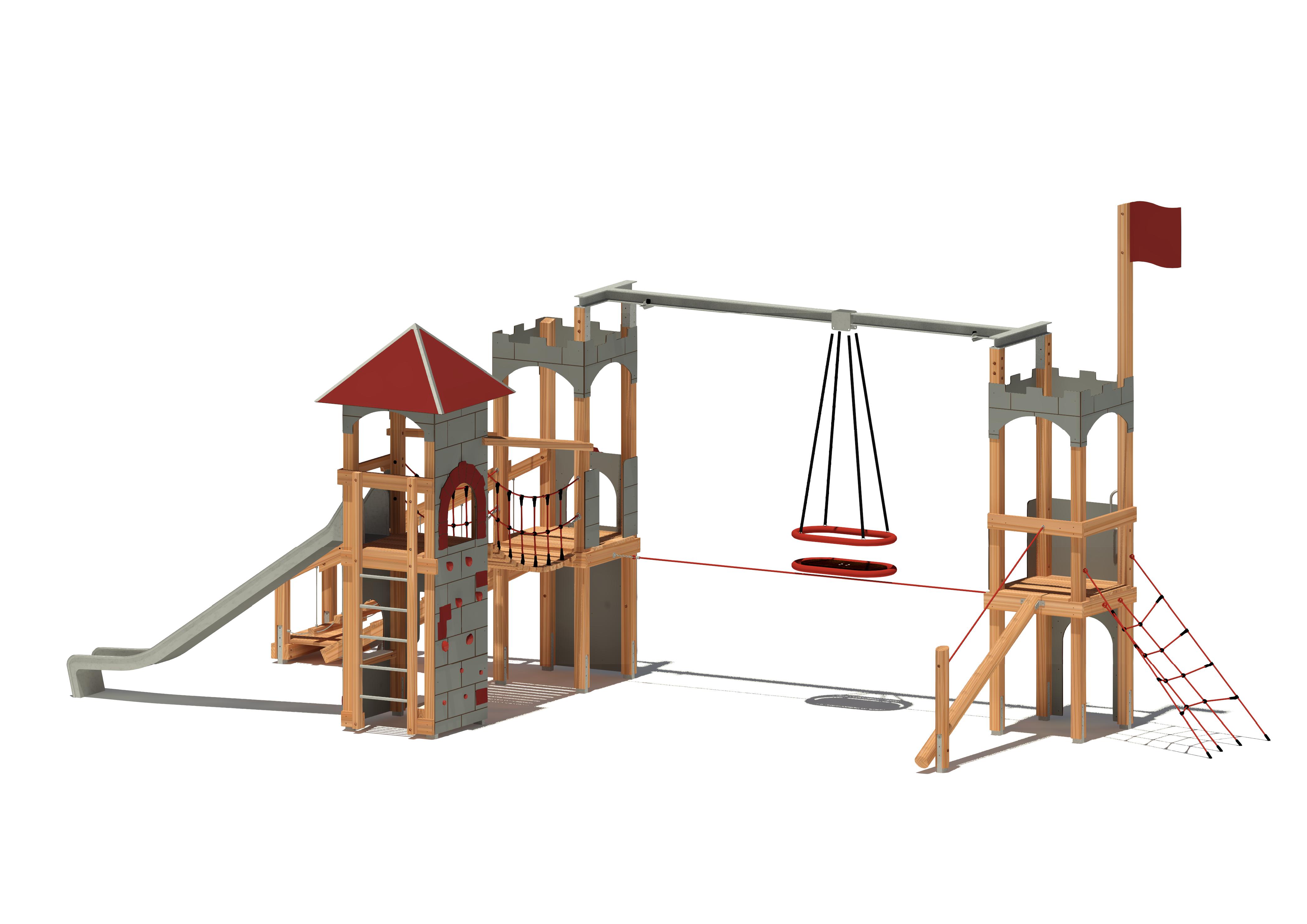

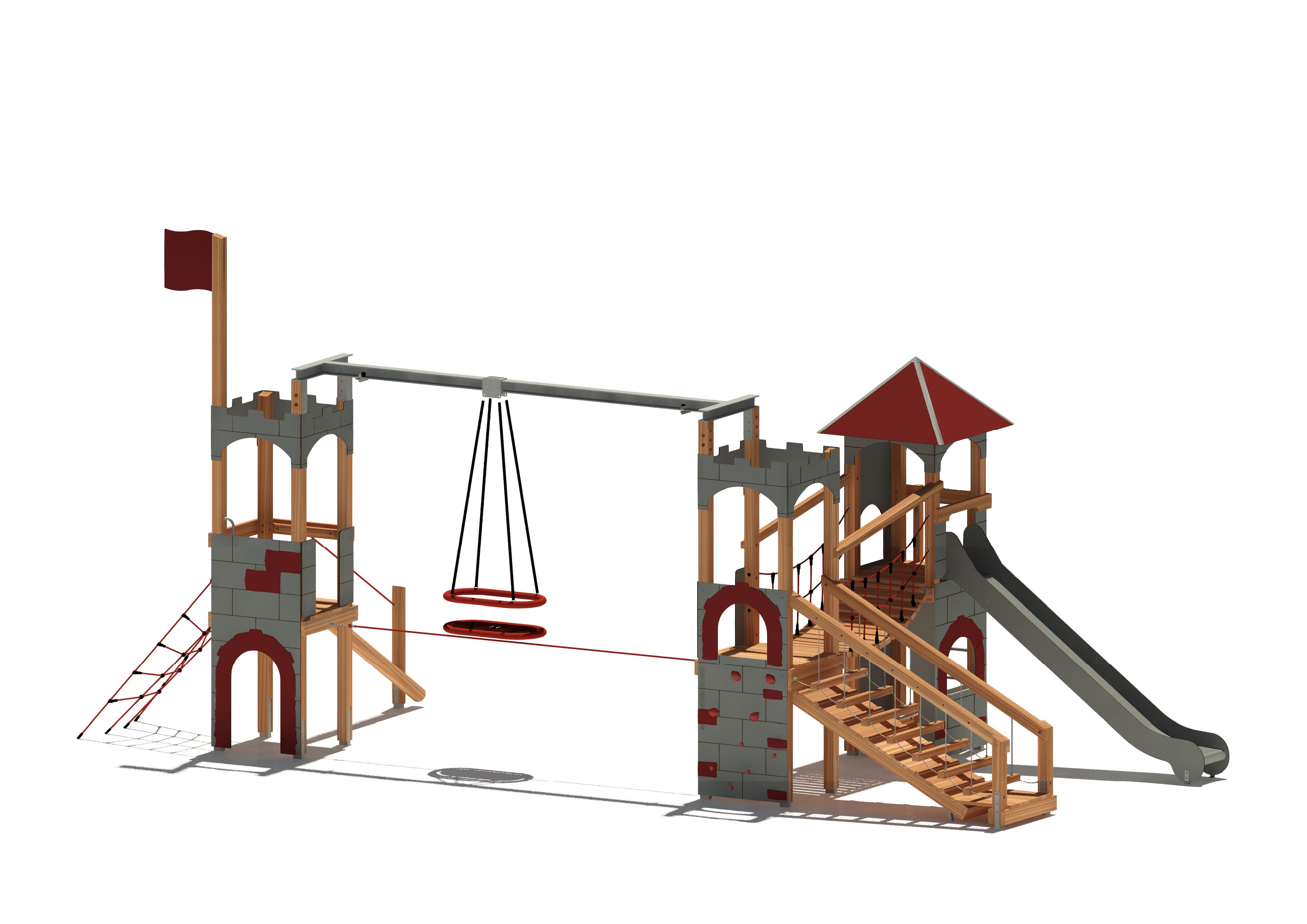

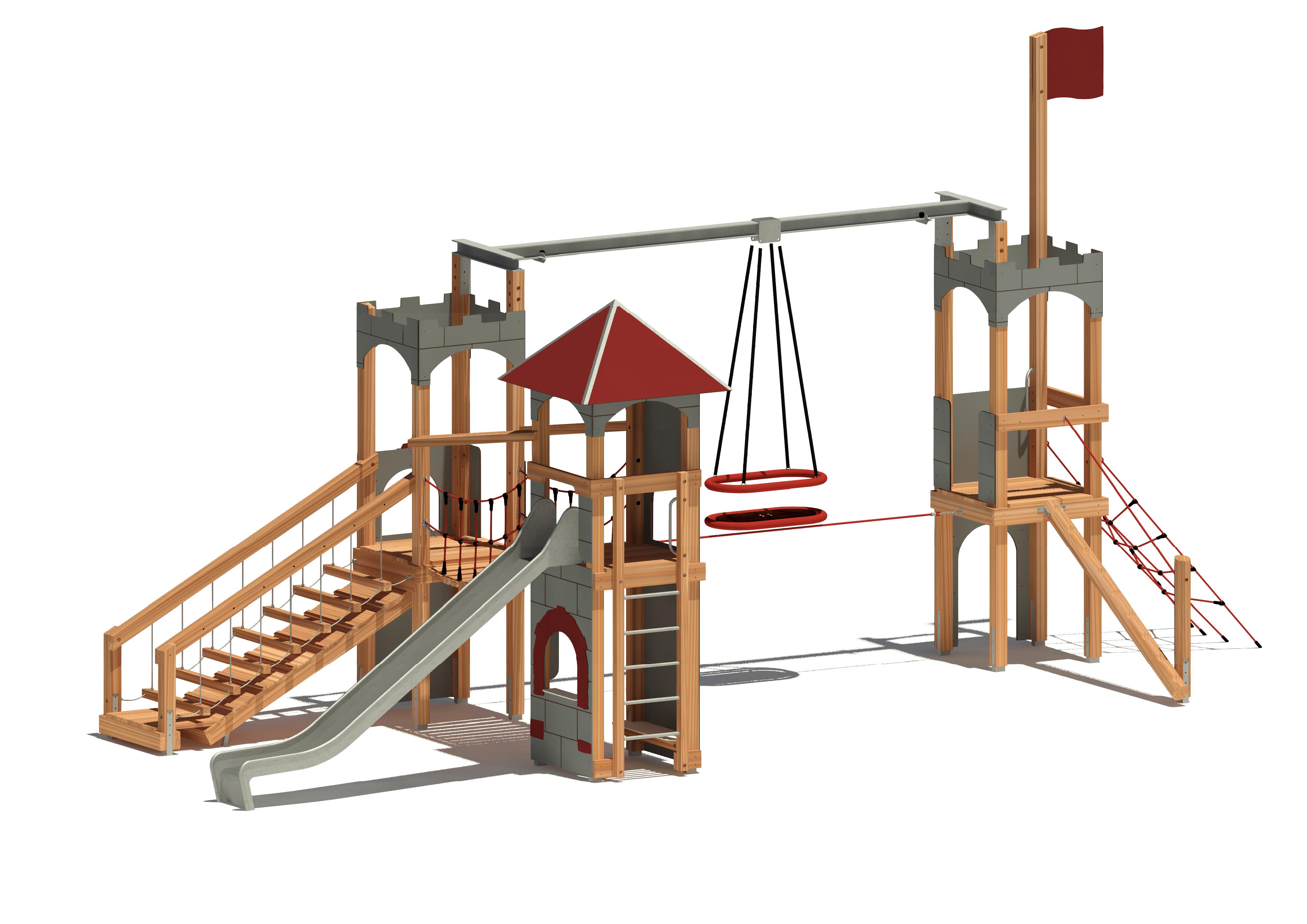

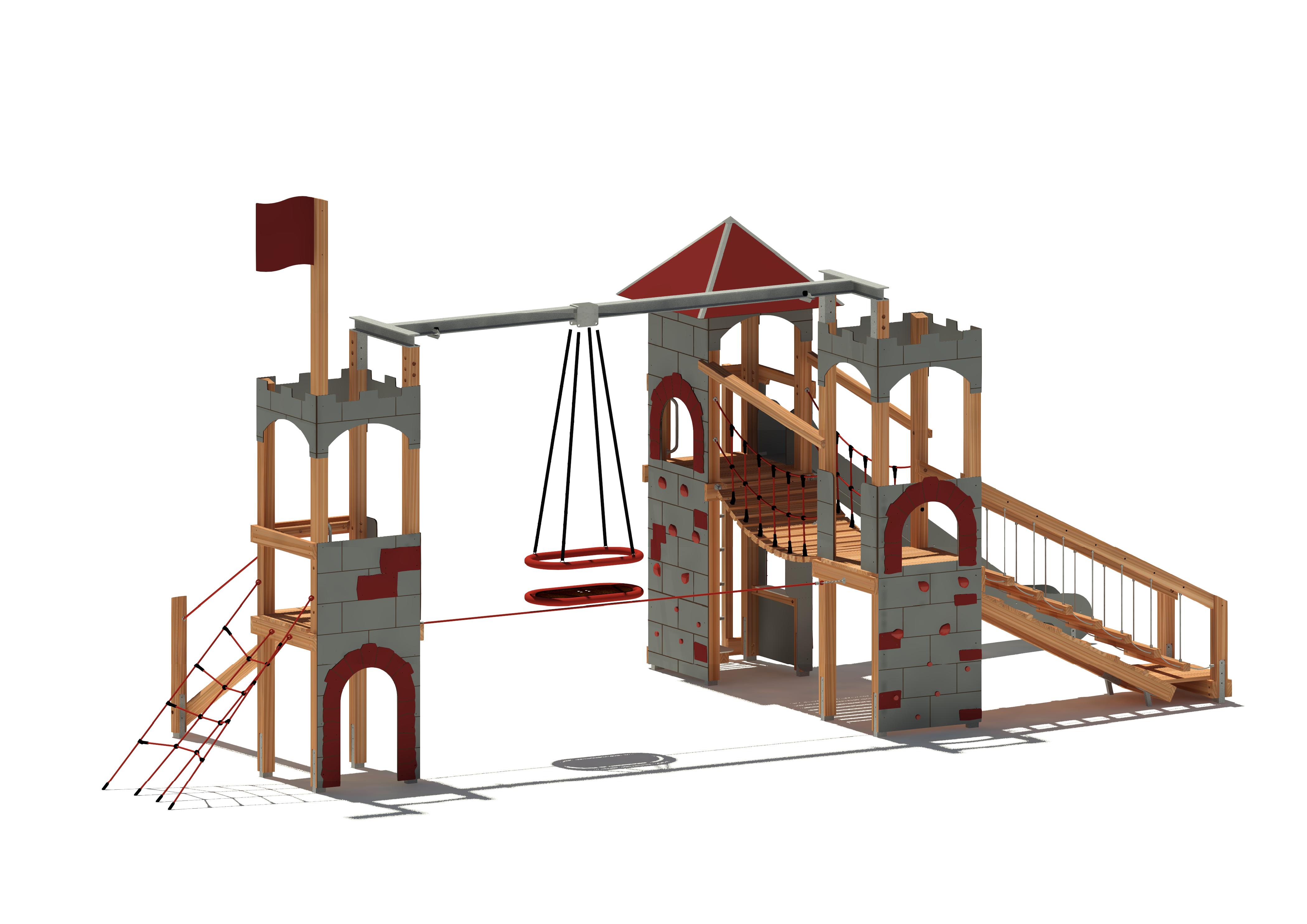

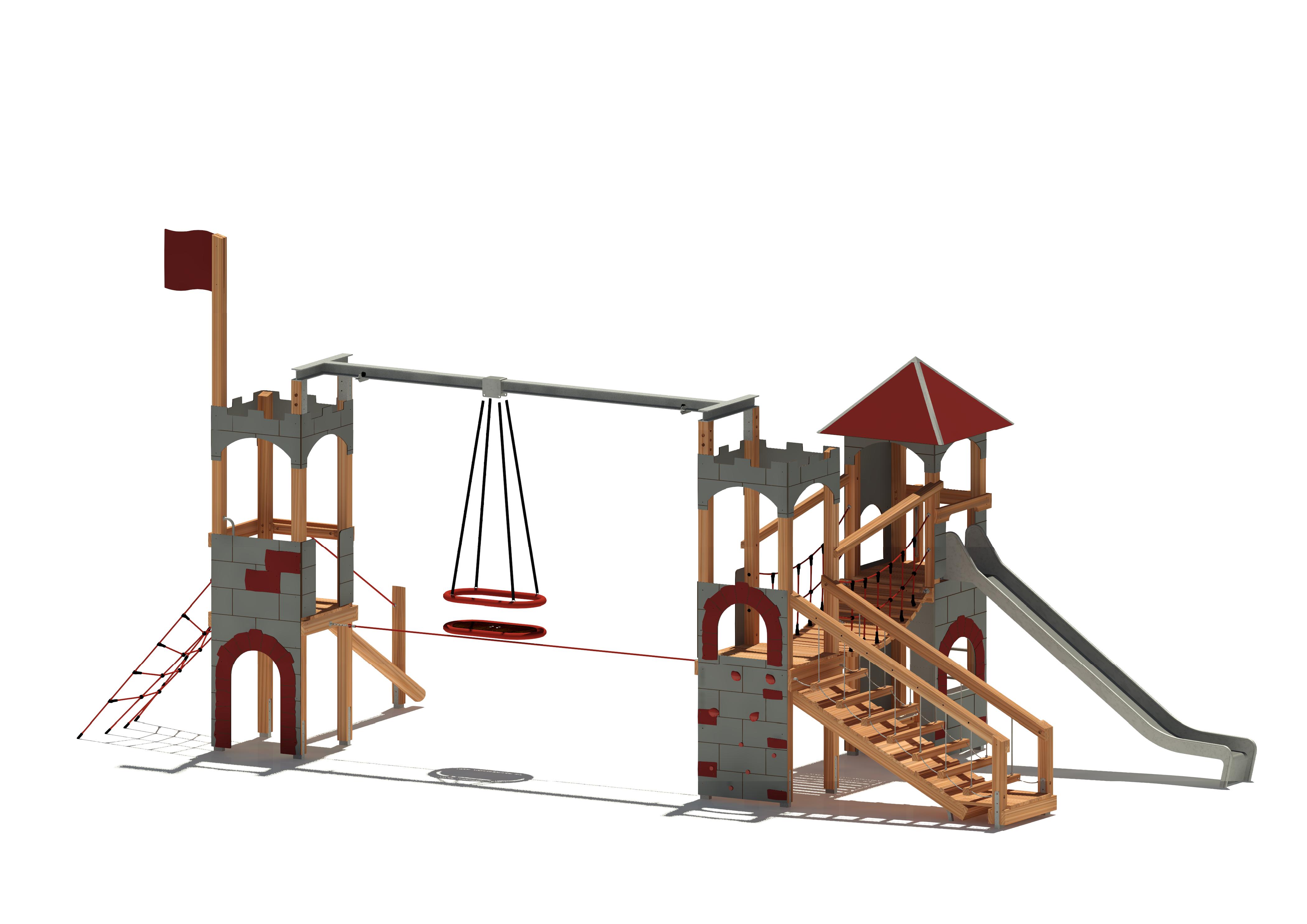

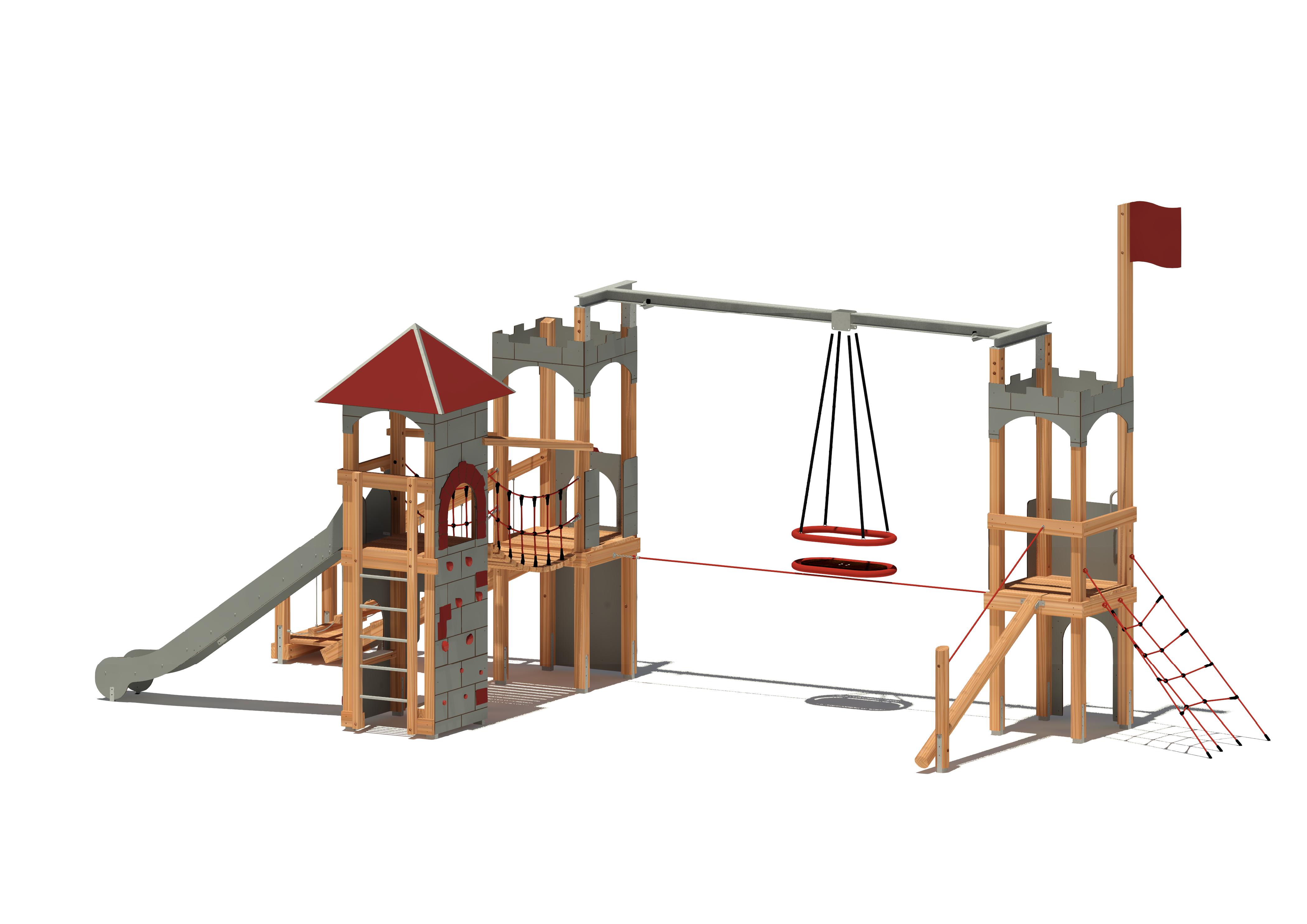

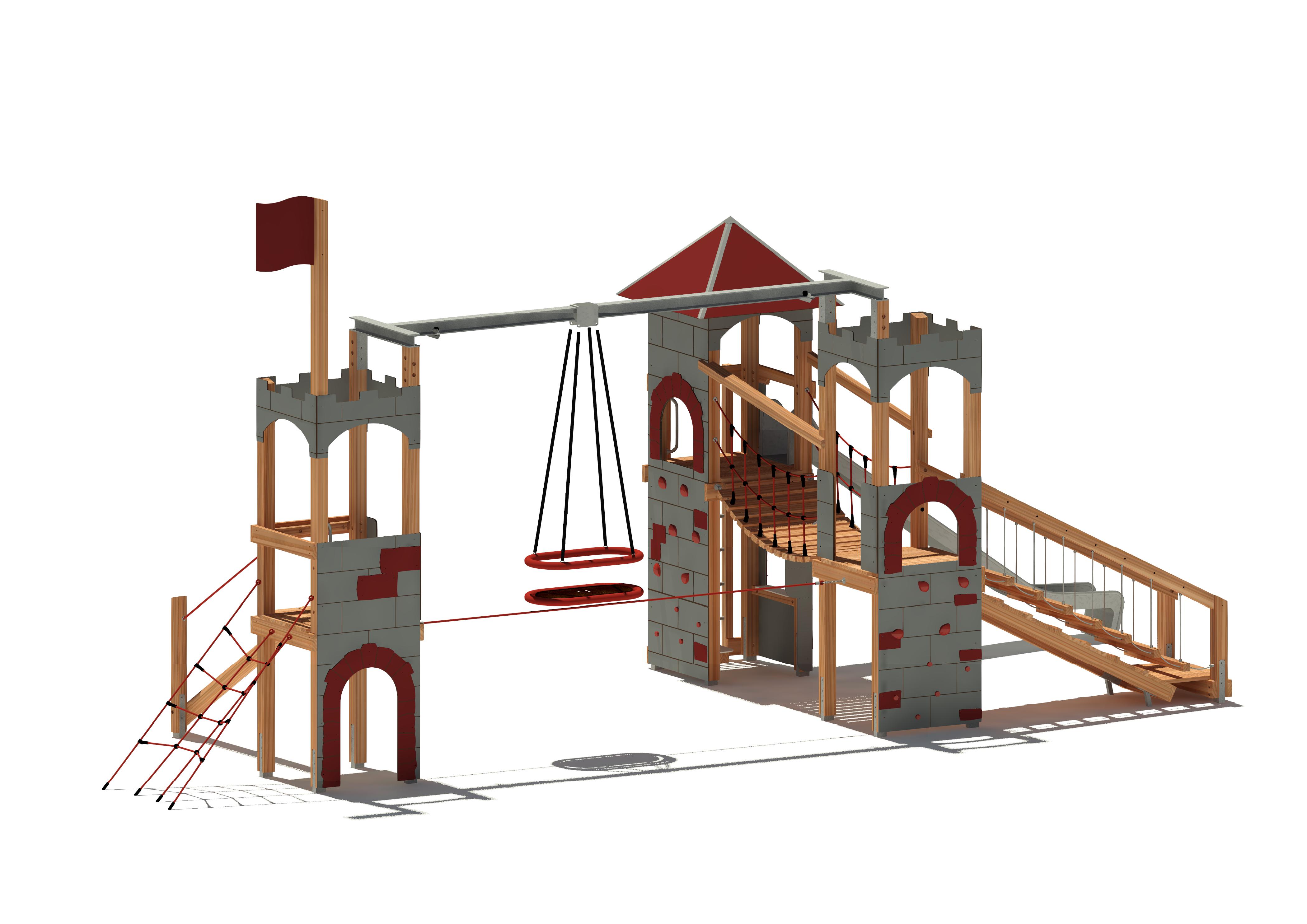

EM-S1-9498-G1-F3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Themenwelten: | Mittelalter & Burgen |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 5 Jahren |
| Platzbedarf: |
Länge:
1550 cm Breite: 784 cm |
| Gerätegröße: |
Länge:
1191 cm Breite: 442 cm Höhe: 548 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
       |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 360 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
17 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,49 m³ |
| Größtes Bauteil: |
Länge:
625 cm Breite: 120 cm Höhe: 170 cm |
| Schwerstes Bauteil: | 350 kg |
| Freie Fallhöhe: | 190 cm |
| Aufprallfläche: | 94,40 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
 |
Downloads
Standpfosten mit Pfostenschuhen: Kantholz Fichte kernfrei, kesseldruckimprägniert
° 11,5 x 11,5 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Schnittholz/ Rundholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen 4,5 x 15,4 cm
° Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Zangen 4,5 x 15,4 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 190 cm
Bestandteile:
4-Eck-Spielturm (T1): Podesthöhe 150 cm, Außenmaß 116 x 116 cm
> verlängerter Standpfosten, Fahne, HPL 10 mm, beidseitiger Aufkleber, Motiv „Burgwappen“
> 4 x Rundbögen mit Zinnen im „Burgdesign“, HPL 10 mm
> Brüstung im „Burgdesign“, HPL 10 mm, mit Steinapplikationen, HPL 10 mm
> Rundbogeneingang im „Burgdesign“, HPL 10 mm, mit Steinapplikationen, HPL 10 mm
> schräges Kletternetz „trapezförmig“ [150], Herkulesmaterial
° Netz: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
> schräger Steigstamm [190] mit Trittkerben und Haltetau, Herkulesmaterial
° Tau: Herkulesmaterial Ø 18 mm
° Steigstamm/ Standpfosten: Rundholz Ø 16/ 14 cm
Schwebebahn: Länge ca. 500 cm, Laufschiene, Stahl, feuerverzinkt, Laufkatze mit Kette, Edelstahl, ovale Gondel mit Gondelführung, Herkulesmaterial, Öffnungsbegrenzungen im „Burgdesign“, HPL 10 mm
° Laufschiene: Doppel-T-Träger-Stahlkonstruktion, feuerverzinkt
° Laufkatze: Edelstahl, Laufrollen, kugelgelagert: PA, Führungsrollen: PA, feingliedrige Kette, Edelstahl Ø 6 mm
° kurzgliedrige Abhängungsketten, feuerverzinkt Ø 8 mm, mit Schlauchüberzügen, Farbe: Schwarz
° Gondel: Seilringe, Ø ca. 65 mm, untere Gondelführung: Tau, Herkulesmaterial, Ø 18 mm, Gondelboden: Siebruckplatte 18 mm, ca. 60 x 100 cm, Kanten versiegelt
4-Eck-Spielturm (T2): Podesthöhe 150 cm, Außenmaß 116 x 116 cm
> 4 x Rundbögen mit Zinnen im „Burgdesign“, HPL 10 mm
> Brüstung mit Einkletteröffnung im „Burgdesign“, HPL 10 mm, mit Steinapplikationen, HPL 10 mm
> Kletterwand [150] im „Burgdesign“, HPL 10 mm, mit Steinapplikationen, HPL 10 mm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
> schräger Kettensteg mit Durchtrittschutz [150], Einstiegspodest
° Druckaussteifung 11,5 x 11,5 cm, Unterzüge Durchtrittschutz, 11,5 x 11,5 cm, Laufbelagshölzer 7,5 x 7,5 cm, Belag Durchtrittschutz 9,5 x 3,5 cm
° feingliedrige Abhängungskette, senkrecht: Edelstahl Ø 6 mm, feingliedrige Tragkette: Edelstahl Ø 6 mm
° Bodenanker Durchtrittschutz: Stahl, feuerverzinkt
schräge Hängebrücke: Länge ca. 200 cm, Netzgeländer, Herkulesmaterial
° Podesthöhe 150 : 190 cm
° Druckaussteifung 9,5 x 9,5 cm, Laufflächenbelag 5,0 x 10,0 cm
° Netzgeländer: Herkulesmaterial Ø 16 mm
° feingliedrige Tragkette: Edelstahl Ø 8 mm, Gelenkbefestigungen: Edelstahl
4-Eck-Spielturm (T3): Podesthöhe 190 cm, Außenmaß 116 x 116 cm
> Pyramidendach, Dachflächen, HPL 10 mm, Metallabdeckleisten und Metallhut, korrosionsbeständig
° Unterkonstruktion: Pfetten, Sparren 7,5 x 7,5 cm
> Verkleidung unterm Dach im „Burgdesign“, HPL 10 mm
> Brüstung mit Einkletteröffnung im „Burgdesign“, HPL 10 mm, mit Steinapplikationen, HPL 10 mm
> Kletterwand [150] im „Burgdesign“, HPL 10 mm, mit Steinapplikationen, HPL 10 mm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
> Sitzbank, HPL 10 mm
> Leiteraufstieg [190]
° Holme 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
> Anbaurutschbahn, seitliche Verkleidungen am Turm im „Brgdesign“, HPL 10 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> hohe Verkleidung mit Fensteröffnung im „Burgdesign“, HPL 10 mm, mit Steinapplikationen, HPL 10 mm, Theke, HPL 10 mm
Bauserie 1
BAUKASTEN: Unsere Bauserie 1 ist ein modulares Gerätesystem, mit dem sich aus Basis-Spieltürmen und einer breiten Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Die vielen Balancier- und Kletteranbauteile und die verschieden anspruchsvollen Brücken lassen abwechslungsreiche Kletter-Balancieranlagen entstehen. In Kombination mit Rutschen und Rollenspielelementen entstehen hier multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Die Bauform beruht auf Standpfosten mit Vierkant Querschnitt, verbunden mit einer soliden Zangenkonstruktion unterhalb der Podestflächen am Turm.
MATERIAL: Standpfosten und Hauptkomponenten sind überwiegend aus Holz gefertigt. Je nach Exposition der Anlage verwenden wir naturbelassene Lärche oder kesseldruckimprägnierte Fichte.
EINSATZ (ORT,SPEZIALITÄTEN): Der Baukasten der Serie 1 bietet eine Fülle an Spielfunktionen, Kombinations- und Erweiterungsmöglichkeiten, so dass Sie damit kleinere oder auch größere Spielflächen individuell ausstatten können. Ideal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Aufgrund der quadratischen Querschnitte eignet sich diese Serie ideal dazu, größere Verkleidungselemente und Motivplatten an den Turmseiten anzubringen, oder die Anlage zum Beispiel an eine vorhandene Wand anzubauen. Die großflächigen Podeste halten höchstem Spieldruck stand. Durch ein Aneinanderreihen von mehreren Podestrastern können große Spielplattformen entstehen. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne wegen der guten Variabilität der Podestgröße und Gerätehöhe auf diese ursprüngliche Serie 1 zurückgegriffen.
OPTIK: Optisch gerade, kubisch.
