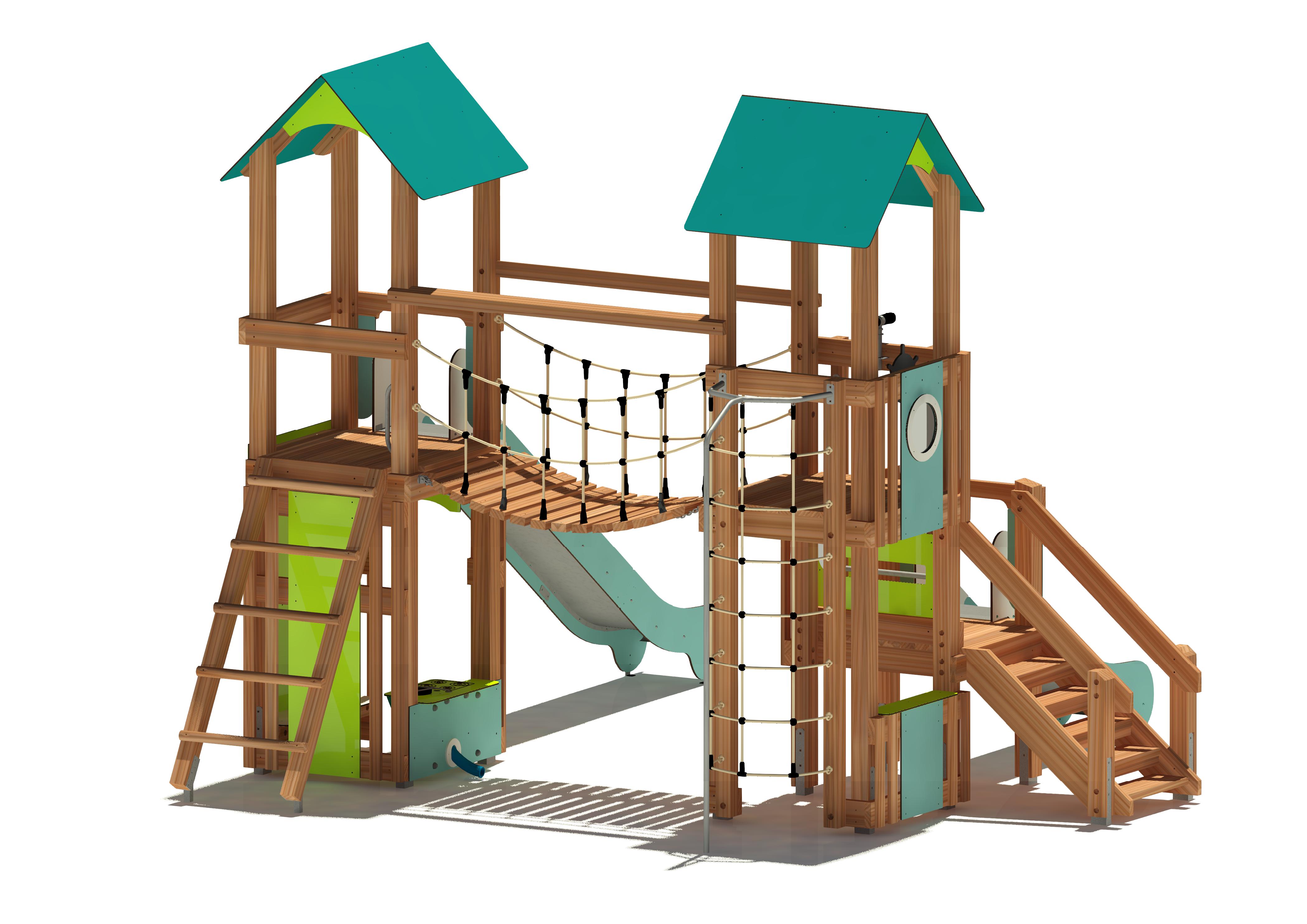

EM-S1-9395-G1-F3-F3-AR1H1-VF1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Farbe: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 2/5 Jahren |
| Verkleidungsstil: | Vertico |
| Platzbedarf: |
Länge:
943 cm Breite: 885 cm |
| Gerätegröße: |
Länge:
562 cm Breite: 546 cm Höhe: 420 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
      |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 260 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
15 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,11 m³ |
| Größtes Bauteil: |
Länge:
495 cm Breite: 125 cm Höhe: 225 cm |
| Schwerstes Bauteil: | 450 kg |
| Freie Fallhöhe: | 270 cm |
| Aufprallfläche: | 64,80 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
    |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
  |
Downloads
Standpfosten mit Pfostenschuhen: Kantholz Fichte kernfrei, kesseldruckimprägniert
° 11,5 x 11,5 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen 4,5 x 15,4 cm
° Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Zangen 4,5 x 15,4 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 95 cm
Verkleidungsstil „Vertico“ [VE…]: HPL 10 mm, Makrolon 5 mm, Brettschalung 2,5 x 7,4 cm
Bestandteile:
4-Eck-Spielturm: Podesthöhe 190 cm, Außenmaß 116 x 116 cm
> Giebeldach, Dachflächen, Giebelverkleidung, HPL 10 mm
° Unterkonstruktion: Sparren 7,5 x 7,5 cm, First 7,5 x 7,5 cm
> schräger Jägersteig [190]
° schräge Tragholme 9,5 x 9,5 cm, Klettersprossen: Rundholz kernfrei Ø ca. 6 cm
° Bodenanker: Stahl, feuerverzinkt
> hohe Verkleidung „Vertico“ [VE021]
> Kletterwand [190], HPL 10 mm
° Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> Sitzbank, HPL 10 mm
> Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> Eingang „Vertico“ [VE041]
> halbhohe Verkleidung „Backtheke“, Verkleidungen mit Küchentheke „Kochfeld“ und Ablagefach, HPL 10 mm, flexibler Sandschüttschlauch, Sandbehälter, Gummi
° Sandschüttschlauch: mit weißer NBR-Seele und Kunststoffspirale, gummiummantelt (NBR/PVC)
Hängebrücke: Länge ca. 200 cm, Netzgeländer, Herkulesmaterial
° Druckaussteifung 9,5 x 9,5 cm, Laufflächenbelag 5,0 x 10,0 cm
° Netzgeländer: Herkulesmaterial Ø 16 mm
° feingliedrige Tragkette: Edelstahl Ø 8 mm, Gelenkbefestigungen: Edelstahl
4-Eck-Spielturm (T2): Podesthöhe 190 cm, Außenmaß 116 x 116 cm
> Giebeldach, Dachflächen, Giebelverkleidung, HPL 10 mm
° Unterkonstruktion: Sparren 7,5 x 7,5 cm, First 7,5 x 7,5 cm
> halbrundes Kletternetz [190], Höhe ca. 270 cm, Herkulesmaterial, senkrechte Kletter-/ Rutschstange, Edelstahl
° Netz: Herkulesmaterial Ø 16 mm
° Kletter-/ Rutschstange: Edelstahlrundrohr Ø 33,7 mm
° Anschlusspfosten 9,5 x 9,5 cm
> Brüstung „Vertico“ [VE015]
> drehbares Steuerrad, HPL 15 mm
° Halterung: PA
> drehbares Fernrohr
° Gehäuse: PA, Halterung: Edelstahl
> halbhohe Verkleidung „Vertico“ [VE031], Theke „Vertico“ [VE060]
4-Eck-Anbauspielturm (T3): Podesthöhe 95 cm, Außenmaß 116 x 116 cm
> Leiteraufstieg [95], Podesthöhe 95 : 190 cm, Verkleidung hinter der Leiter, HPL 10 mm
° Holme, 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
> Treppe [95]
° Seitenwangen 4,5 x 23,5 cm, Setzstufe 4,5 x 23,5 cm, Stufen 4,5 x 23,5 cm, Handläufe 4,5 x 15,4 cm
> Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> Brüstung „Vertico“ [VE015]
Bauserie 1
BAUKASTEN: Unsere Bauserie 1 ist ein modulares Gerätesystem, mit dem sich aus Basis-Spieltürmen und einer breiten Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Die vielen Balancier- und Kletteranbauteile und die verschieden anspruchsvollen Brücken lassen abwechslungsreiche Kletter-Balancieranlagen entstehen. In Kombination mit Rutschen und Rollenspielelementen entstehen hier multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Die Bauform beruht auf Standpfosten mit Vierkant Querschnitt, verbunden mit einer soliden Zangenkonstruktion unterhalb der Podestflächen am Turm.
MATERIAL: Standpfosten und Hauptkomponenten sind überwiegend aus Holz gefertigt. Je nach Exposition der Anlage verwenden wir naturbelassene Lärche oder kesseldruckimprägnierte Fichte.
EINSATZ (ORT,SPEZIALITÄTEN): Der Baukasten der Serie 1 bietet eine Fülle an Spielfunktionen, Kombinations- und Erweiterungsmöglichkeiten, so dass Sie damit kleinere oder auch größere Spielflächen individuell ausstatten können. Ideal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Aufgrund der quadratischen Querschnitte eignet sich diese Serie ideal dazu, größere Verkleidungselemente und Motivplatten an den Turmseiten anzubringen, oder die Anlage zum Beispiel an eine vorhandene Wand anzubauen. Die großflächigen Podeste halten höchstem Spieldruck stand. Durch ein Aneinanderreihen von mehreren Podestrastern können große Spielplattformen entstehen. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne wegen der guten Variabilität der Podestgröße und Gerätehöhe auf diese ursprüngliche Serie 1 zurückgegriffen.
OPTIK: Optisch gerade, kubisch.
