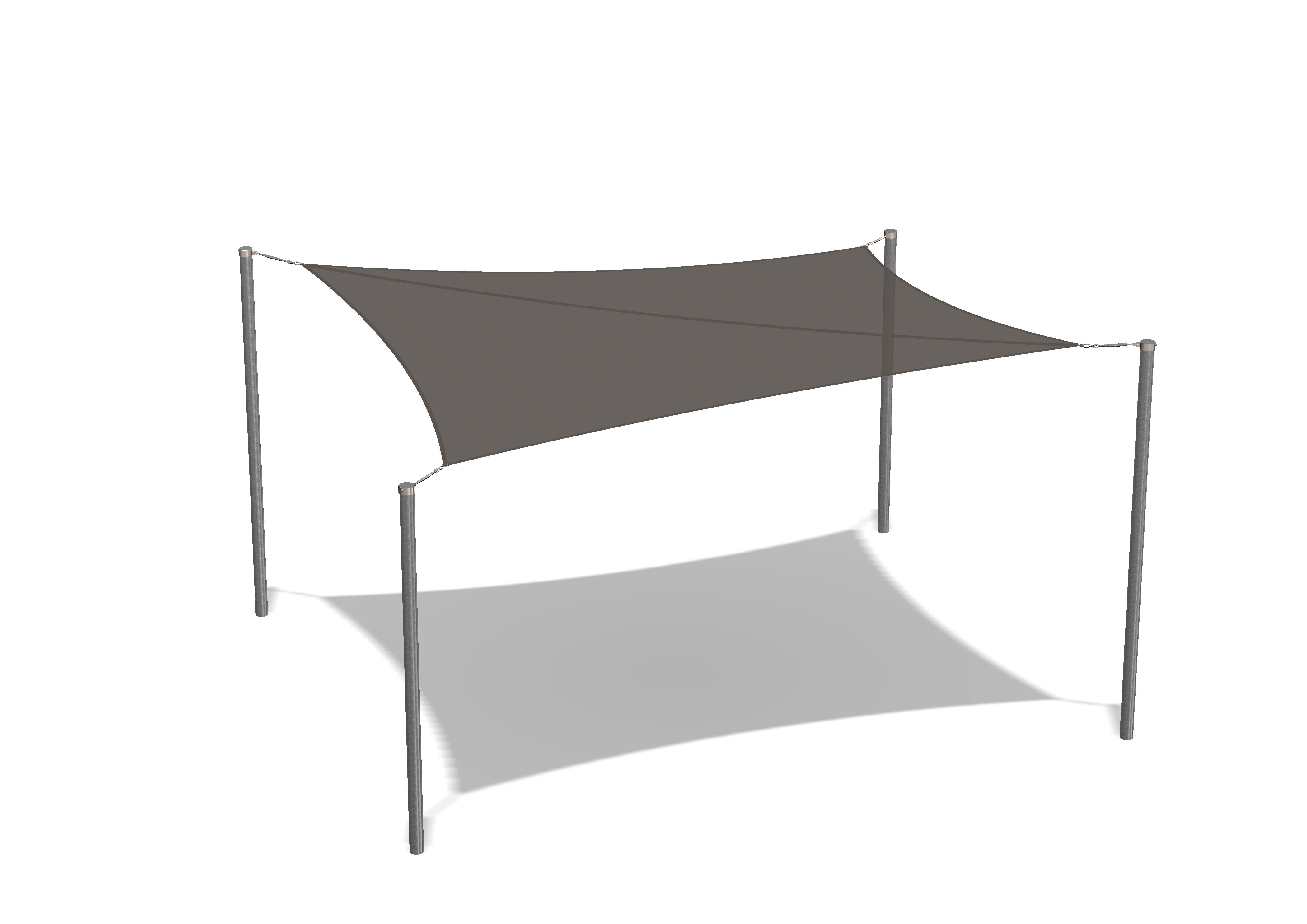

EM-D-078-4x5-G1-S5-PH-VF3
Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gerätetyp: | Einzelgerät |
|---|---|
| Farbe: |
 |
| Einsatzbereich: |
   |
| Platzbedarf: |
Länge:
650 cm Breite: 570 cm |
| Gerätegröße: |
Länge:
570 cm Breite: 470 cm Höhe: 315 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Montageaufwand: |
Anzahl Monteure:
2 Zeitaufwand je Monteur: 100 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
4 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,13 m³ |
| Größtes Bauteil: |
Länge:
390 cm Breite: 11 cm Höhe: 11 cm |
| Schwerstes Bauteil: | 33,7 kg |
| Verpackungsmaß größtes Bauteil: |
Länge:
390 cm Breite: 11 cm Höhe: 11 cm |
| Verpackungsgewicht schwerstes Bauteil: | 33,7 kg |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HDPE-Gewebe: |
 |
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Downloads
Gründung G1: zum Einbetonieren
Bestandteile:

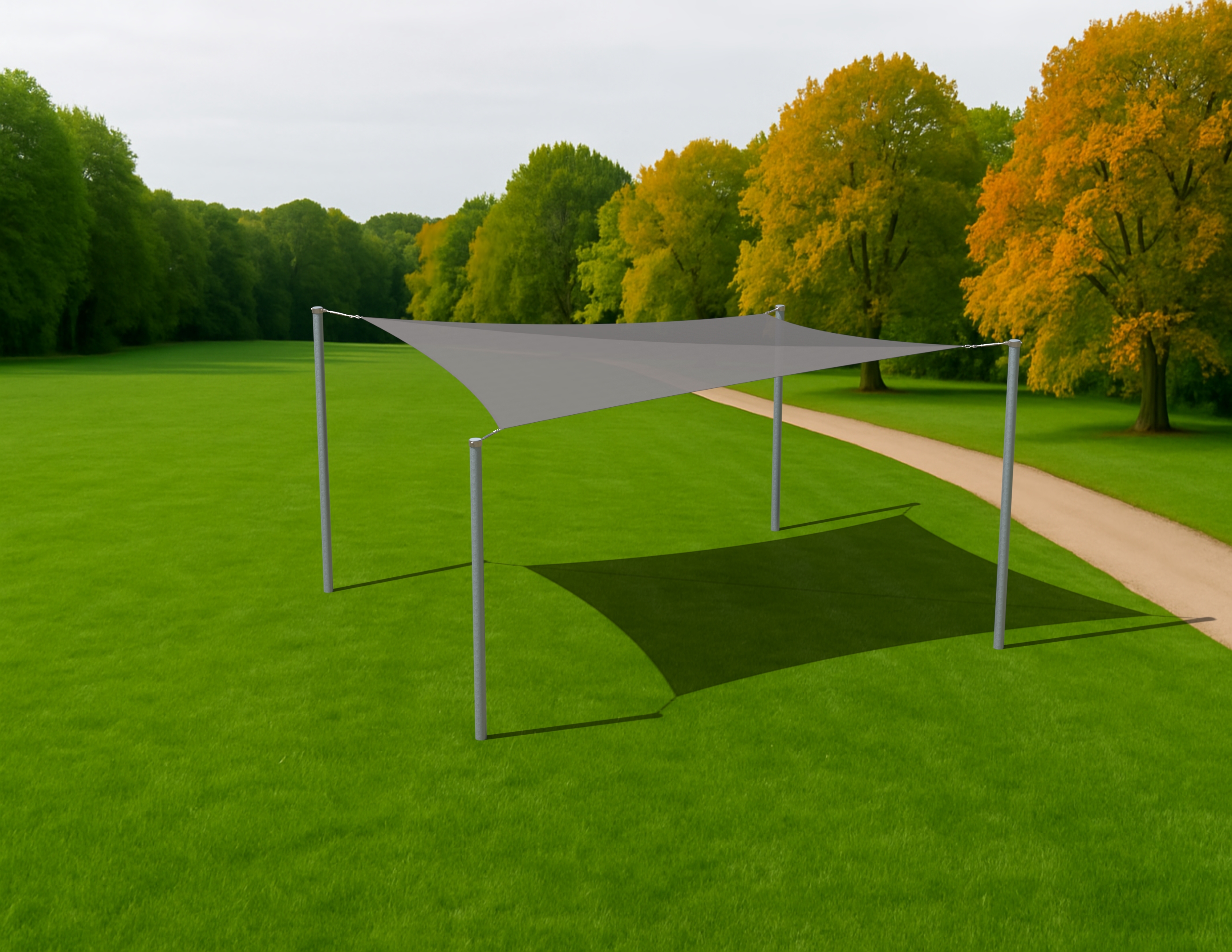

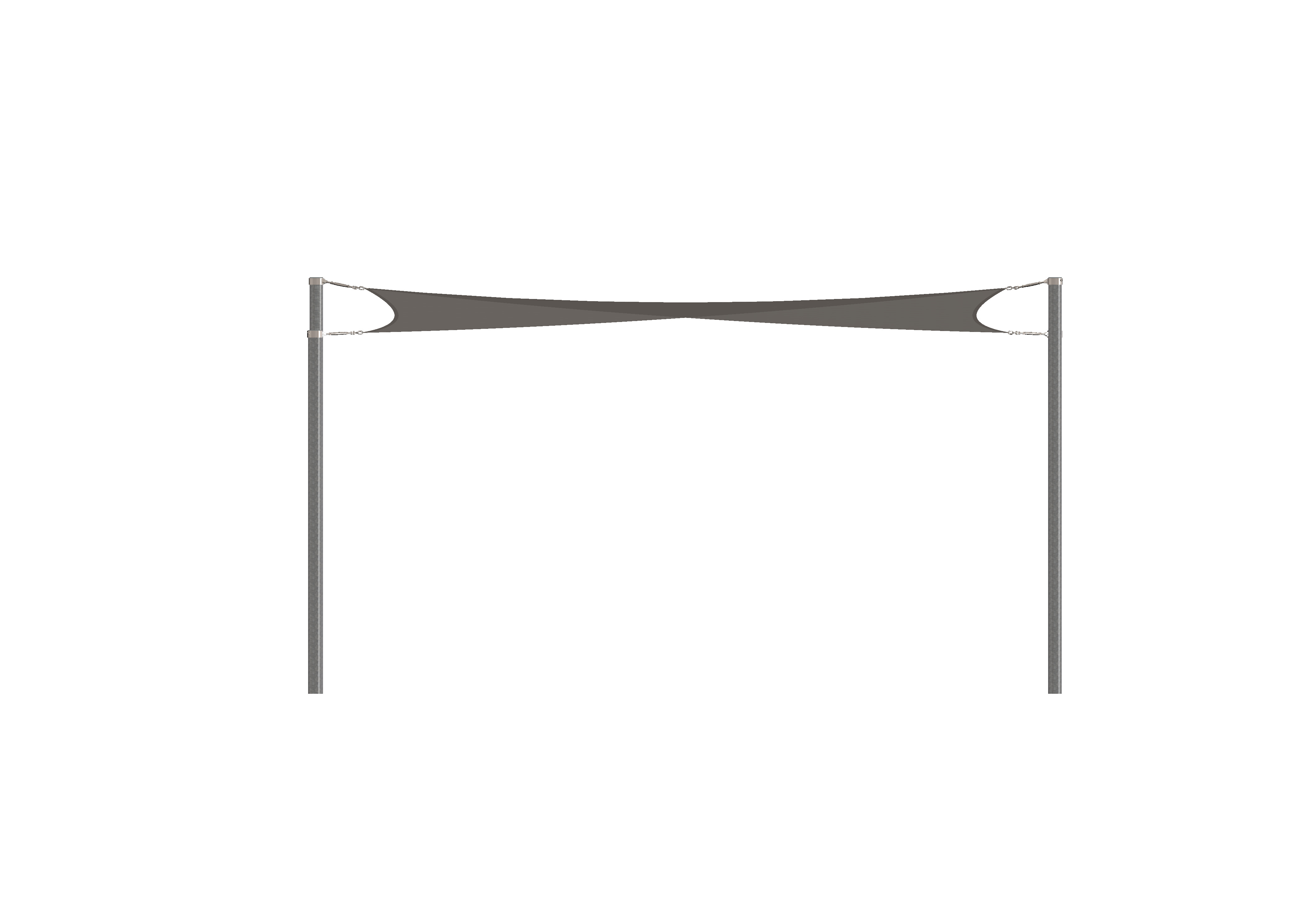

Feststehender/Temporärer Sonnenschutz, Membrangröße ca. 400 x 488 cm
> HINWEIS öffentlicher Spielplatz:
Die Plane ist NICHT ausgelegt für Schneelasten/ Eislasten/ Regenlasten/ Windlasten > 9 m/s (5 Beaufort).
Dies erfordert witterungsbedingt einen erhöhten Aufwand im Unterhalt (Demontage des Sonnensegels).
Zusätzlich besteht im öffentlichen Bereich ein erhöhtes Risiko für Vandalismusschäden.
> Empfohlener Nutzungszeitraum: von Mai bis September
> 4 Standpfosten, Stahl, feuerverzinkt, Rohrenden verschlossen mit Abdeckkappen, PVC
> Rundrohr Ø 101,6 mm
° 2 Tiefpunkte: Höhe über OK-Gelände ca. 275 cm
° 2 Hochpunkte: Höhe über OK-Gelände ca. 315 cm
> Membran, HDPE-Gewebe, mit Hohlschnitt an allen Kanten (6%), Gewicht ca. 340 g/m², Reduktion der UV-Strahlung zwischen 91% - 98%
° aus wasser- und luftdurchlässigem und UV-beständigem Kunststoff-Netzgewebe (Flach- und HDPE-Garn)
° Kanten mit aufgenähten Randgurten zur Kraftübertragung auf die Membranfläche
° Ecken mit Membranaufdopplungen zur Verstärkung
° Membranfläche mit Mittelnaht zwischen den Hochpunkten
> je Membranecke mit einem eingenähten Ring, Edelstahl
> Fixierung der Membranecken mittels Wantenspanner, befestigt an verschraubten Manschetten, Edelstahl
Bestandteile:
Feststehender/Temporärer Sonnenschutz, Membrangröße ca. 400 x 488 cm
> HINWEIS öffentlicher Spielplatz:
Die Plane ist NICHT ausgelegt für Schneelasten/ Eislasten/ Regenlasten/ Windlasten > 9 m/s (5 Beaufort).
Dies erfordert witterungsbedingt einen erhöhten Aufwand im Unterhalt (Demontage des Sonnensegels).
Zusätzlich besteht im öffentlichen Bereich ein erhöhtes Risiko für Vandalismusschäden.
> Empfohlener Nutzungszeitraum: von Mai bis September
> 4 Standpfosten, Stahl, feuerverzinkt, Rohrenden verschlossen mit Abdeckkappen, PVC
> Rundrohr Ø 101,6 mm
° 2 Tiefpunkte: Höhe über OK-Gelände ca. 275 cm
° 2 Hochpunkte: Höhe über OK-Gelände ca. 315 cm
> Membran, HDPE-Gewebe, mit Hohlschnitt an allen Kanten (6%), Gewicht ca. 340 g/m², Reduktion der UV-Strahlung zwischen 91% - 98%
° aus wasser- und luftdurchlässigem und UV-beständigem Kunststoff-Netzgewebe (Flach- und HDPE-Garn)
° Kanten mit aufgenähten Randgurten zur Kraftübertragung auf die Membranfläche
° Ecken mit Membranaufdopplungen zur Verstärkung
° Membranfläche mit Mittelnaht zwischen den Hochpunkten
> je Membranecke mit einem eingenähten Ring, Edelstahl
> Fixierung der Membranecken mittels Wantenspanner, befestigt an verschraubten Manschetten, Edelstahl
